100A 2p 4p മൾട്ടിഫങ്ഷണൽ RCBO

STSF2-100 100A 2p 4p മൾട്ടിഫങ്ഷണൽ RCBO എസി 50/60Hz-ന് അനുയോജ്യമാണ്, 230V-400V വോൾട്ടേജും 100A റേറ്റുചെയ്ത കറൻ്റും ഉള്ള ഒരു സർക്യൂട്ടിൽ റേറ്റുചെയ്‌തിരിക്കുന്നു, ആപ്പേഴ്‌സൺ വൈദ്യുതാഘാതമേറ്റ് അല്ലെങ്കിൽ പവർ ഗ്രിഡ് ചോർന്നാൽ. ചോർച്ച, അമിത വോൾട്ടേജ്, അണ്ടർ വോൾട്ടേജ് എന്നിവ സെറ്റ് മൂല്യങ്ങളിൽ എത്തുമ്പോൾ, ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കറിന് വളരെ കുറഞ്ഞ സമയത്തിനുള്ളിൽ വേഗത്തിൽ വൈദ്യുതി വിതരണം വിച്ഛേദിക്കാൻ കഴിയും. ശേഷിക്കുന്ന നിലവിലെ സർക്യൂട്ട് ബ്രേക്കറിൻ്റെ നിരീക്ഷണ താപനില സെറ്റ് മൂല്യത്തിൽ എത്തുമ്പോൾ, മോണിറ്ററിംഗ് ഗ്രൗണ്ട് വയർ ബന്ധിപ്പിച്ചിട്ടില്ല. കണക്റ്റുചെയ്‌തിരിക്കുമ്പോൾ, ഉദ്യോഗസ്ഥരുടെയും ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെയും സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് ഉൽപ്പന്നം ഒരു അലാറം ശബ്ദം പുറപ്പെടുവിക്കുന്നു, അത് ഒഴിവാക്കാനും കഴിയും പവർ ഗ്രിഡിലെ അമിത വോൾട്ടേജ് മൂലമുണ്ടാകുന്ന ഉപകരണങ്ങൾക്ക് കേടുപാടുകൾ സംഭവിക്കുന്നത് തടയുക. ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട്, ലീക്കേജ്, ഓവർ വോൾട്ടേജ് അണ്ടർ വോൾട്ടേജ്, ഓവർ ടെമ്പറേച്ചർ പ്രൊട്ടക്ഷൻ ഫംഗ്ഷനുകൾ എന്നിവ സാധാരണ സാഹചര്യങ്ങളിൽ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങൾ ഇടയ്ക്കിടെ ഓണാക്കാനും ഓഫാക്കാനും ഉപയോഗിക്കാം. ലൈറ്റിംഗ് സർക്യൂട്ടുകൾ, പ്രത്യേകിച്ച് വ്യാവസായിക, വാണിജ്യ ലൈറ്റിംഗ് വിതരണ സംവിധാനങ്ങൾക്ക് അനുയോജ്യമാണ്. ഉൽപ്പന്നത്തിന് മറ്റ് സമാന ഉൽപ്പന്നങ്ങളെ അപേക്ഷിച്ച് ചെറിയ അളവും ഒതുക്കമുള്ള ഘടനയും മികച്ച ചിലവ്-ഫലപ്രാപ്തിയുമുണ്ട്. ഇതിന് മനോഹരമായ രൂപമുണ്ട്, ഉയർന്ന ബ്രേക്കിംഗ് കപ്പാസിറ്റി ഗാർഹിക വൈദ്യുതി വിതരണത്തിനുള്ള ഒരു നല്ല തിരഞ്ഞെടുപ്പാണ്. ഈ ഉൽപ്പന്നം GB/T 16917.1, IEC 61009-1 മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു കൂടാതെ CE സർട്ടിഫിക്കേഷനും നേടിയിട്ടുണ്ട്.

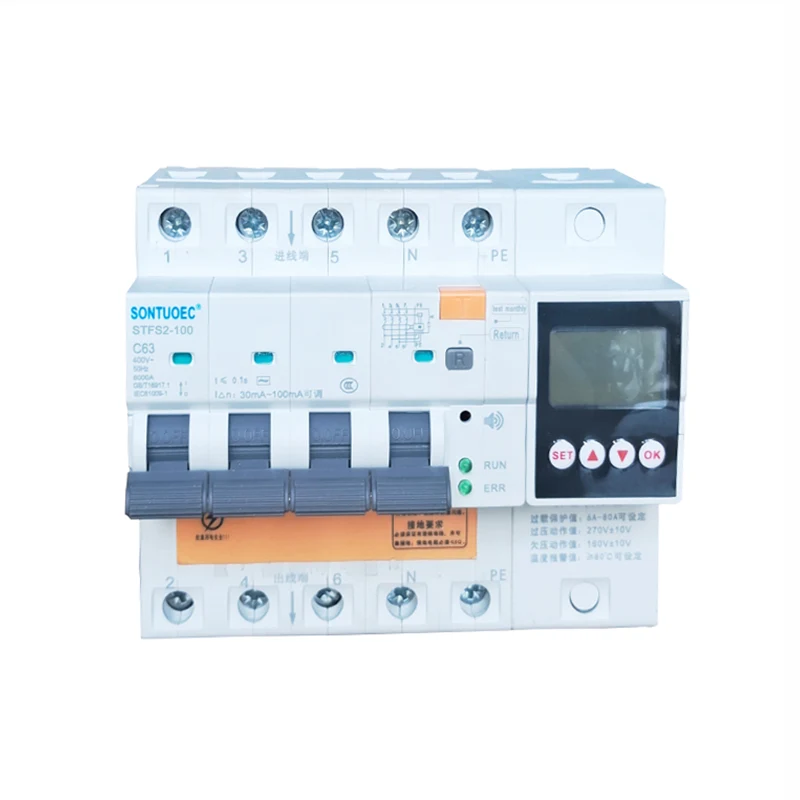

മോഡൽ:STFS2-100

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

മോഡൽ	STFS2-100 ഇലക്‌ട്രോയിക് തരം
ശേഷിക്കുന്ന നിലവിലെ പ്രതീകങ്ങൾ	എ.സി
സ്റ്റാൻഡേർഡ്	IEC/EN 61009-1
റേറ്റുചെയ്ത സംവേദനക്ഷമത△n	0.03,0.1,0.3
പോൾ നമ്പർ	പോൾ: 1P+N+PE; 3P+N+PE
റേറ്റുചെയ്ത നിലവിലെ(എ)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
റേറ്റുചെയ്ത വോൾട്ടേജ്(V)	240/415V ;230/400V
റേറ്റുചെയ്ത ശേഷിക്കുന്ന പ്രവർത്തന കറൻ്റ്	10ma,30ma,100ma,300ma,500ma
റേറ്റുചെയ്ത സോപാധിക അവശിഷ്ട ഷോർട്ട് സർക്യൂട്ട് നിലവിലെ	6KA
ഇലക്ട്രോ മെക്കാനിക്കൽ സഹിഷ്ണുത	4000-ലധികം സൈക്കിളുകൾ
ഫംഗ്‌ഷൻ:	ചോർച്ച സംരക്ഷണം, ഓവർലോഡ് കറൻ്റ് പരിരക്ഷ, ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം, വോൾട്ടേജ് സംരക്ഷണത്തിന് കീഴിൽ, അമിത വോൾട്ടേജ് സംരക്ഷണം, റേറ്റുചെയ്ത കറൻ്റ് / വോൾട്ടേജ് ക്രമീകരിക്കാവുന്ന, താപനില സംരക്ഷണം, വെള്ളം കയറുന്നതിനുള്ള അലാറവും മറ്റും.

ചുറ്റുമുള്ള വായുവിൻ്റെ താപനില:

1.ആംബിയൻ്റ് എയർ താപനില -5 1C-ൽ താഴെയായിരിക്കരുത്,+40C-ൽ കൂടരുത്, പ്രതിദിന ശരാശരി മൂല്യം+35C-യിൽ കൂടരുത്.

2. ഉയരം: ഇൻസ്റ്റലേഷൻ സൈറ്റിൻ്റെ ഉയരം 2000 മീറ്ററിൽ കൂടരുത്.

3.അന്തരീക്ഷ സാഹചര്യങ്ങൾ

വായു ശുദ്ധമാണ്, പരമാവധി +40 'C താപനിലയിൽ, വായുവിൻ്റെ ആപേക്ഷിക ആർദ്രത 50% ൽ കൂടുതലാകില്ല. ഉയർന്ന ആപേക്ഷിക ആർദ്രത കുറഞ്ഞ താപനിലയിൽ അനുവദനീയമാണ്, ഉദാഹരണത്തിന് +20 C,

ആപേക്ഷിക ആർദ്രത 90% കവിയാൻ പാടില്ല. താപനില വ്യതിയാനങ്ങൾ മൂലമുണ്ടാകുന്ന ഇടയ്ക്കിടെ മിതമായ ഘനീഭവിക്കുന്നതിനാൽ, ഉചിതമായ നടപടികൾ കൈക്കൊള്ളുന്നതിന് ശ്രദ്ധ നൽകണം.

4. ഇൻസ്റ്റലേഷൻ വിഭാഗം lI, III എന്നിവയാണ് ഇൻസ്റ്റലേഷൻ വിഭാഗങ്ങൾ

ധ്രുവങ്ങളുടെ നിലവിലെയും എണ്ണവും

100A: RCBO 100 amps-ൽ റേറ്റുചെയ്തിട്ടുണ്ടെന്ന് ഇത് സൂചിപ്പിക്കുന്നു. സർക്യൂട്ട് ബ്രേക്കറിന് അമിതമായി ചൂടാകുകയോ കേടുപാടുകൾ വരുത്തുകയോ ചെയ്യാതെ തുടർച്ചയായി കൊണ്ടുപോകാൻ കഴിയുന്ന വൈദ്യുതധാരയുടെ പരമാവധി മൂല്യമാണ് നിലവിലെ റേറ്റിംഗ്.

2p, 4p: ഇവിടെ "p" എന്നത് ധ്രുവങ്ങളുടെ എണ്ണത്തെ സൂചിപ്പിക്കുന്നു, അതായത്, സർക്യൂട്ട് ബ്രേക്കർ ബന്ധിപ്പിക്കാൻ കഴിയുന്ന സർക്യൂട്ട് ഘട്ടങ്ങളുടെ എണ്ണം. 2p എന്നാൽ സർക്യൂട്ട് ബ്രേക്കറിനെ രണ്ട് സർക്യൂട്ട് ഫേസുകളിലേക്ക് (സാധാരണയായി ഫയർ, സീറോ) ബന്ധിപ്പിക്കാൻ കഴിയും എന്നാണ് അർത്ഥമാക്കുന്നത്, എന്നാൽ 4p എന്നാൽ നാല് സർക്യൂട്ട് ഫേസുകളിലേക്ക് (സാധാരണയായി ത്രീ-ഫേസ് ഫയർ, സീറോ) ബന്ധിപ്പിക്കാൻ കഴിയും എന്നാണ് അർത്ഥമാക്കുന്നത്.

മൾട്ടിഫങ്ഷണൽ

ഈ 100A 2p 4p മൾട്ടിഫങ്ഷണൽ RCBO വിവിധ തരത്തിലുള്ള സംരക്ഷണ പ്രവർത്തനങ്ങളാൽ സജ്ജീകരിച്ചിരിക്കുന്നുവെന്ന് മൾട്ടിഫങ്ഷണൽ സൂചിപ്പിക്കുന്നു. അടിസ്ഥാന ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം എന്നിവയ്‌ക്ക് പുറമേ, ചോർച്ച സംരക്ഷണം, അണ്ടർ വോൾട്ടേജ് പരിരക്ഷണം, അമിത വോൾട്ടേജ് സംരക്ഷണം മുതലായവ നൽകാനും ഇതിന് കഴിയും. താപനില സംരക്ഷണം, വാട്ടർ ഇൻഗ്രെസ്സ് അലാറം, ക്രമീകരിക്കാവുന്ന കറൻ്റ്, വോൾട്ടേജ്。ഈ സംരക്ഷണങ്ങൾ സർക്യൂട്ടുകൾക്കും ഉപകരണങ്ങൾക്കും കൂടുതൽ സമഗ്രമായ സംരക്ഷണം നൽകാൻ RCBO-യെ അനുവദിക്കുന്നു.

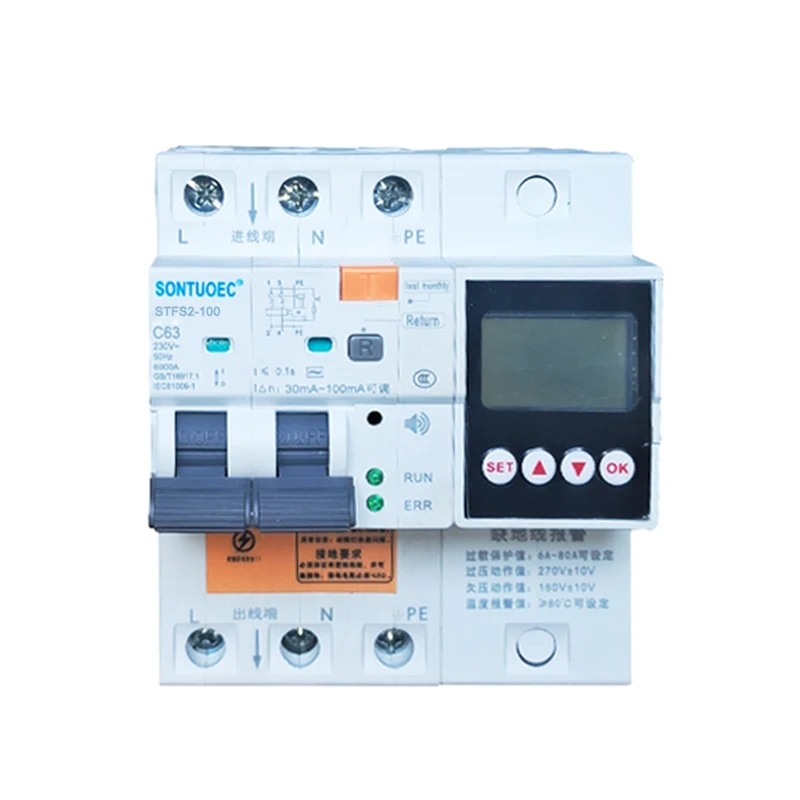

100A 2p 4p Multifunctional RCBO

മുന്നറിയിപ്പ്!

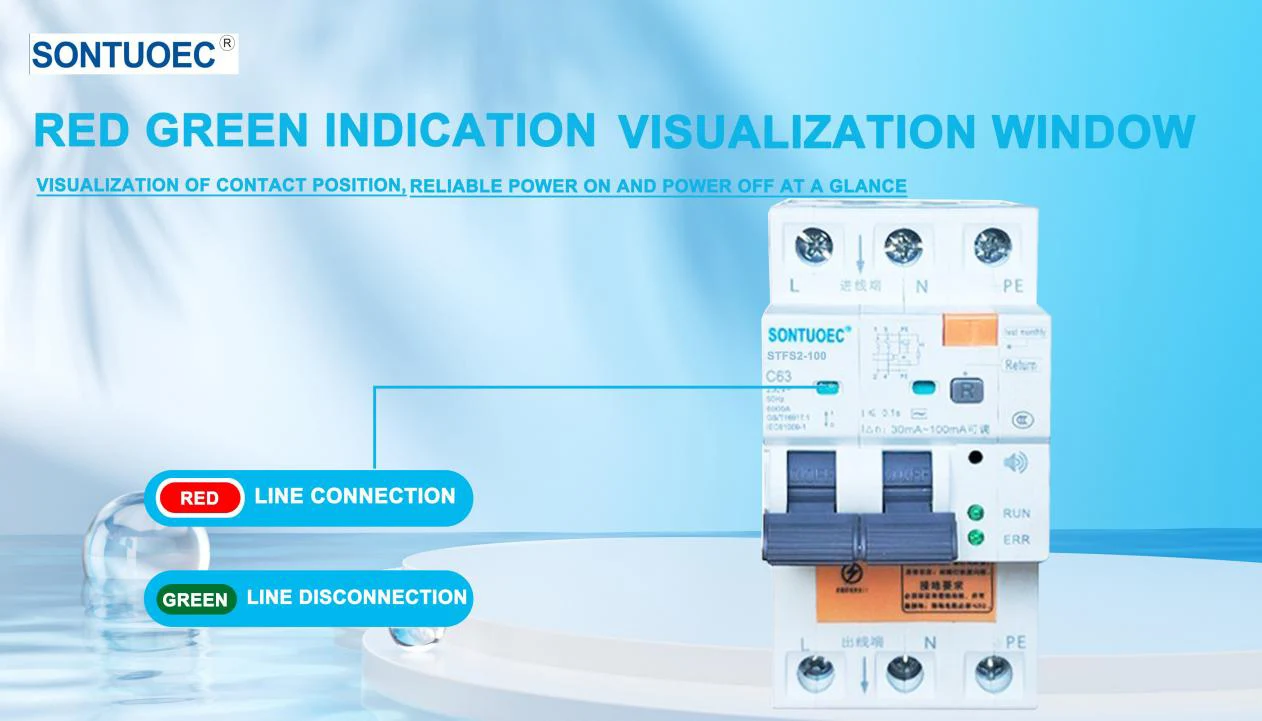

മുന്നറിയിപ്പ് സാധാരണ നില: പച്ച വെളിച്ചം;

അസാധാരണമായ അവസ്ഥ: ലൈറ്റ് ഓഫാണ്

അടിസ്ഥാന ആവശ്യകതകൾ:

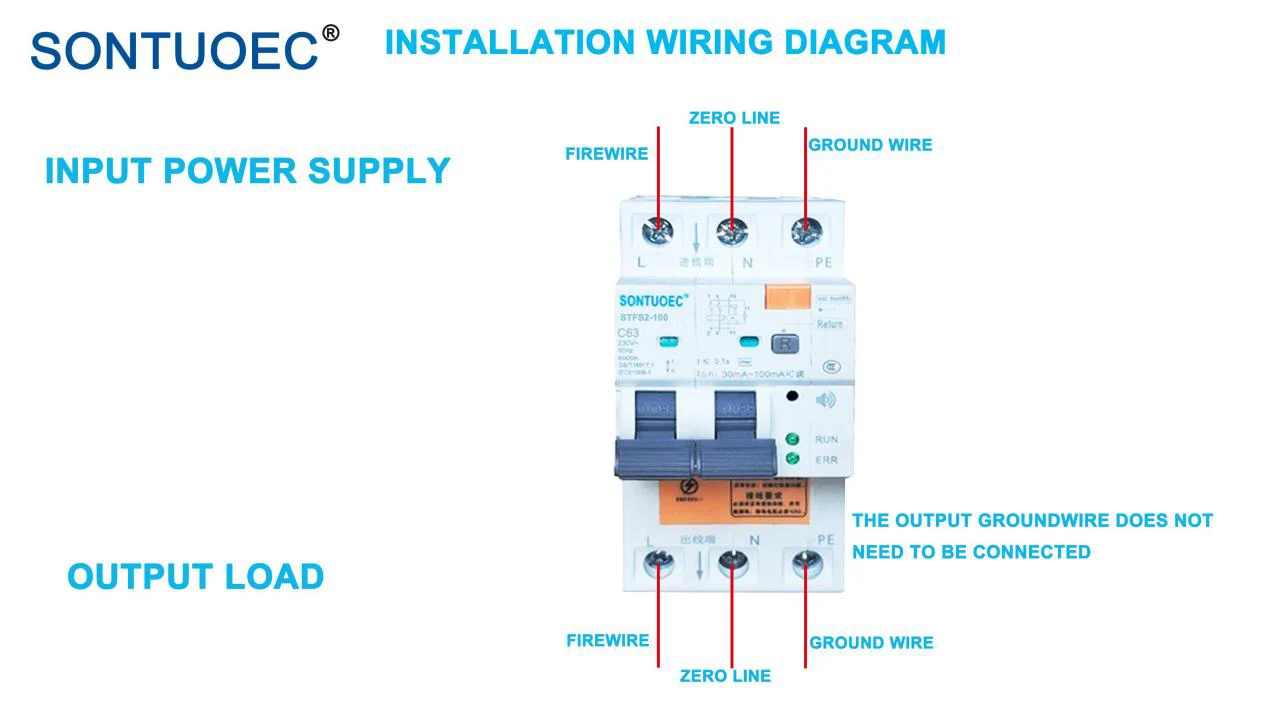

ഇൻകമിംഗ് ഗ്രൗണ്ട് വയർ, ഗ്രൗണ്ടിംഗ് വയർ എന്നിവ ഉണ്ടെന്ന് ഉറപ്പാക്കേണ്ടത് ആവശ്യമാണ്, കൂടാതെ ഗ്രൗണ്ടിംഗ് പ്രതിരോധം s 5Q ആയിരിക്കണം!

ആപ്ലിക്കേഷൻ രംഗം

RCBO-യ്ക്ക് വിവിധ തരത്തിലുള്ള സംരക്ഷണ പ്രവർത്തനങ്ങൾ ഉള്ളതിനാൽ, ലൈറ്റിംഗിനുള്ള ഇലക്ട്രിക്കൽ സർക്യൂട്ടുകൾ, ദുർബലമായ പവർ, വീടുകളിലും പൊതുസ്ഥലങ്ങളിലും ഉള്ള ഇലക്ട്രിക്കൽ ഉപകരണങ്ങൾ എന്നിവ പോലുള്ള വ്യക്തിഗത സുരക്ഷ ആവശ്യമുള്ള സർക്യൂട്ടുകളിൽ ഇത് പലപ്പോഴും ഉപയോഗിക്കുന്നു. ഈ സ്ഥലങ്ങൾ പലപ്പോഴും വെള്ളവും ഈർപ്പവുമാണ്, ഇത് എളുപ്പത്തിൽ ചോർച്ച അപകടങ്ങൾക്ക് കാരണമാകും. കൂടാതെ, പെരിഫറൽ ലൈറ്റ് കൺട്രോൾ സർക്യൂട്ടുകൾ, റഡാർ സംവിധാനങ്ങൾ, ജിയോളജിക്കൽ പര്യവേക്ഷണ ഉപകരണങ്ങൾ എന്നിവ പോലെ മനുഷ്യൻ്റെ സുരക്ഷ ഒരു മുൻവ്യവസ്ഥയായ വ്യാവസായിക ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളിലും RCBO ഉപയോഗിക്കാം.
