4P 40A/10mA ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ

4P 40A/10mA റെസിഡ്യൂവൽ കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ 4 പോളുകളുള്ള (അതായത്, 3-ഫേസ് ഫയർ, സീറോ വയറുകൾ) ഒരു ശേഷിക്കുന്ന കറൻ്റ് ബ്രേക്കറാണ്, അത് 40 ആംപിയറിൽ റേറ്റുചെയ്‌തതും സർക്യൂട്ടിലെ ശേഷിക്കുന്ന കറൻ്റ് 10 മില്ലീമീറ്ററിൽ കൂടുതലോ ആയിരിക്കുമ്പോൾ സർക്യൂട്ട് സ്വയമേവ വെട്ടിമാറ്റാൻ പ്രാപ്തമാണ്. വൈദ്യുത തീപിടുത്തങ്ങളും വൈദ്യുതാഘാതമുണ്ടാകുന്ന അപകടങ്ങളും തടയുന്നതിനും വ്യക്തിഗത, ഉപകരണങ്ങളുടെ സുരക്ഷ സംരക്ഷിക്കുന്നതിനും ഈ ഉപകരണം പ്രധാനമായും ഉപയോഗിക്കുന്നു.

മോഡൽ:ST3FP60

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

മോഡൽ:	ST3FP60
സ്റ്റാൻഡേർഡ്	IEC61008-1
ശേഷിക്കുന്ന നിലവിലെ സവിശേഷതകൾ:	ഒപ്പം, ഒപ്പം
പോൾ നമ്പർ:	2P, 4P
റേറ്റുചെയ്ത കറൻ്റ്:	16A, 25A, 32A, 40A, 63A;
റേറ്റുചെയ്ത വോൾട്ടേജ്:	230/400V എസി
റേറ്റുചെയ്ത ആവൃത്തി:	50/60Hz
റേറ്റുചെയ്ത ശേഷിക്കുന്ന പ്രവർത്തന നിലവിലെ IΔn:	10mA,30mA, 100mA, 300mA, 500mA
റേറ്റുചെയ്ത ശേഷിക്കുന്ന നോൺ-ഓപ്പറേറ്റിംഗ് കറൻ്റ് I ΔNo:	≤0.5IΔn
റേറ്റുചെയ്ത സോപാധിക ഷോർട്ട് സർക്യൂട്ട് കറൻ്റ് Inc:	6000എ
റേറ്റുചെയ്ത സോപാധിക അവശിഷ്ട ഷോർട്ട് സർക്യൂട്ട് നിലവിലെ IΔc:	6000എ
ട്രിപ്പിംഗ് ദൈർഘ്യം:	തൽക്ഷണ ട്രിപ്പിംഗ്≤0.1സെക്കൻ്റ്
ശേഷിക്കുന്ന ട്രിപ്പിംഗ് നിലവിലെ ശ്രേണി:	0.5IΔn~IΔn
ഇലക്ട്രോ മെക്കാനിക്കൽ സഹിഷ്ണുത:	4000 സൈക്കിളുകൾ
ഫാസ്റ്റണിംഗ് ടോർക്ക്:	2.0Nm
കണക്ഷൻ ടെർമിനൽ:	സ്ക്രൂ ടെർമിനൽ ക്ലാമ്പുള്ള പില്ലർ ടെർമിനൽ
ഇൻസ്റ്റലേഷൻ:	35 എംഎം ഡിൻ റെയിൽ മൗണ്ടിംഗ്

പ്രവർത്തന തത്വം

ഈ സർക്യൂട്ട് ബ്രേക്കറിൻ്റെ പ്രവർത്തന തത്വം നിലവിലെ ബാലൻസ് തത്വത്തെ അടിസ്ഥാനമാക്കിയുള്ളതാണ്. സാധാരണ അവസ്ഥയിൽ, സർക്യൂട്ടിലേക്ക് പ്രവേശിക്കുന്നതും പുറത്തുപോകുന്നതുമായ വൈദ്യുതധാരകൾ ഒരു ലോഡിലൂടെ കടന്നുപോകുന്ന ഒരു വരിയിൽ തുല്യമായിരിക്കണം. എന്നിരുന്നാലും, ലൈനിൽ ഒരു ഇൻസുലേഷൻ തകരാർ ഉണ്ടാകുമ്പോഴോ അല്ലെങ്കിൽ ഒരു മനുഷ്യൻ സർക്യൂട്ടുമായി സമ്പർക്കം പുലർത്തുമ്പോഴോ, ഇത് കറൻ്റ് ചോർച്ചയിലേക്ക് നയിച്ചേക്കാം, ഇത് സർക്യൂട്ടിലേക്കും പുറത്തേക്കും ഉള്ള വൈദ്യുതധാരകളെ അസന്തുലിതമാക്കുന്നു. ഈ സമയത്ത്, സർക്യൂട്ട് ബ്രേക്കറിനുള്ളിലെ നിലവിലെ ട്രാൻസ്ഫോർമർ ഈ അസന്തുലിതമായ കറൻ്റ് കണ്ടെത്തി അതിനെ ഒരു വൈദ്യുത സിഗ്നലായി മാറ്റും. ഇലക്ട്രോണിക് സർക്യൂട്ട് ഈ സിഗ്നലിനെ വർദ്ധിപ്പിക്കുകയും താരതമ്യം ചെയ്യുകയും പ്രോസസ്സ് ചെയ്യുകയും ചെയ്യും, കൂടാതെ സിഗ്നൽ ഒരു പ്രീസെറ്റ് ത്രെഷോൾഡിൽ എത്തുമ്പോൾ, അതായത്, ശേഷിക്കുന്ന കറൻ്റ് 10 മില്ലിയാമ്പിൽ എത്തുമ്പോഴോ അതിൽ കൂടുതലോ ആകുമ്പോഴോ, സർക്യൂട്ട് ബ്രേക്കർ വേഗത്തിൽ സർക്യൂട്ട് മുറിക്കും.

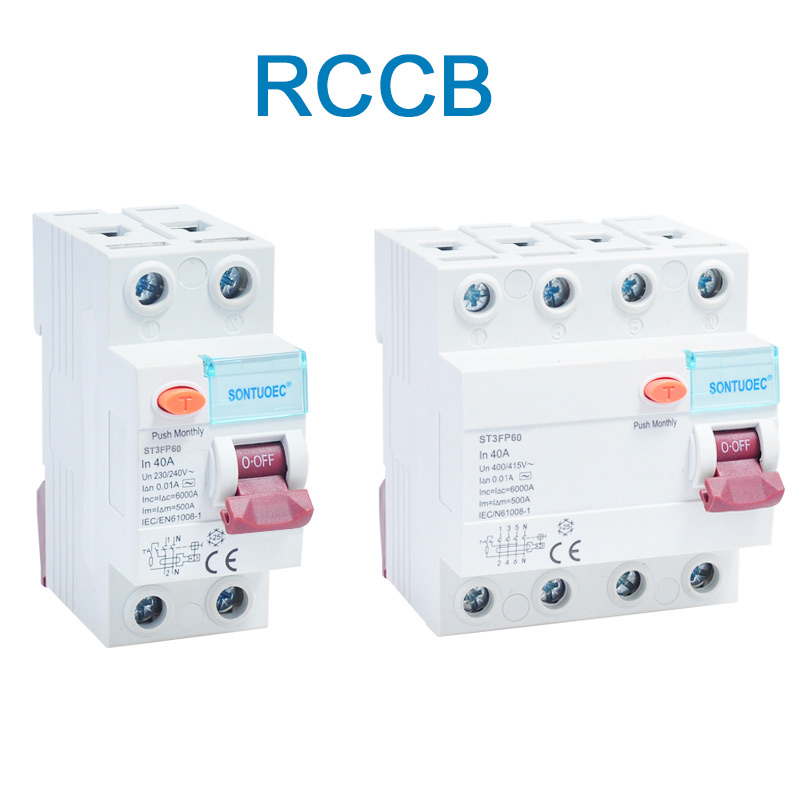

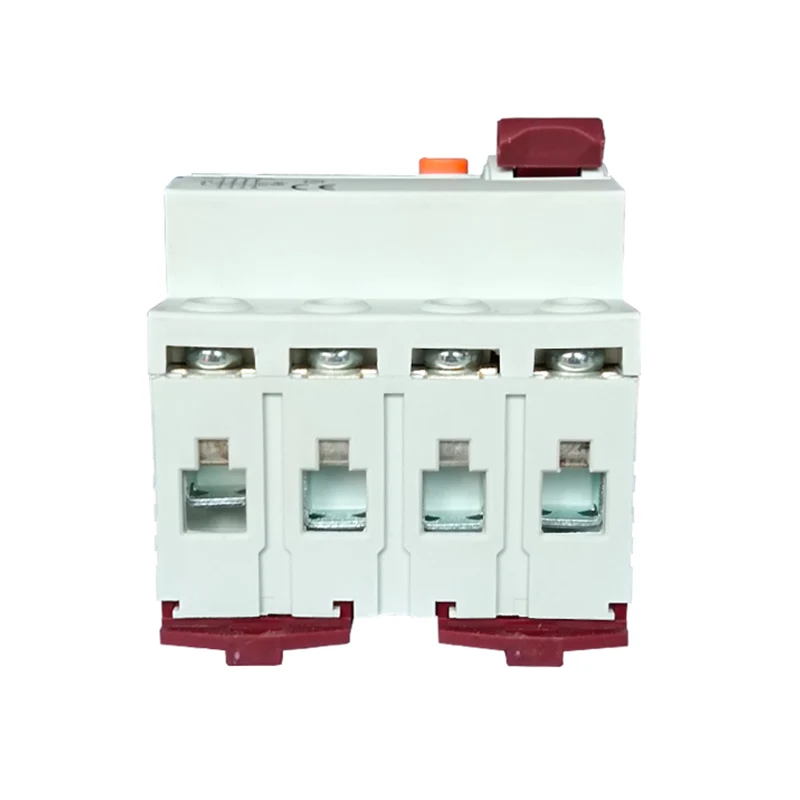

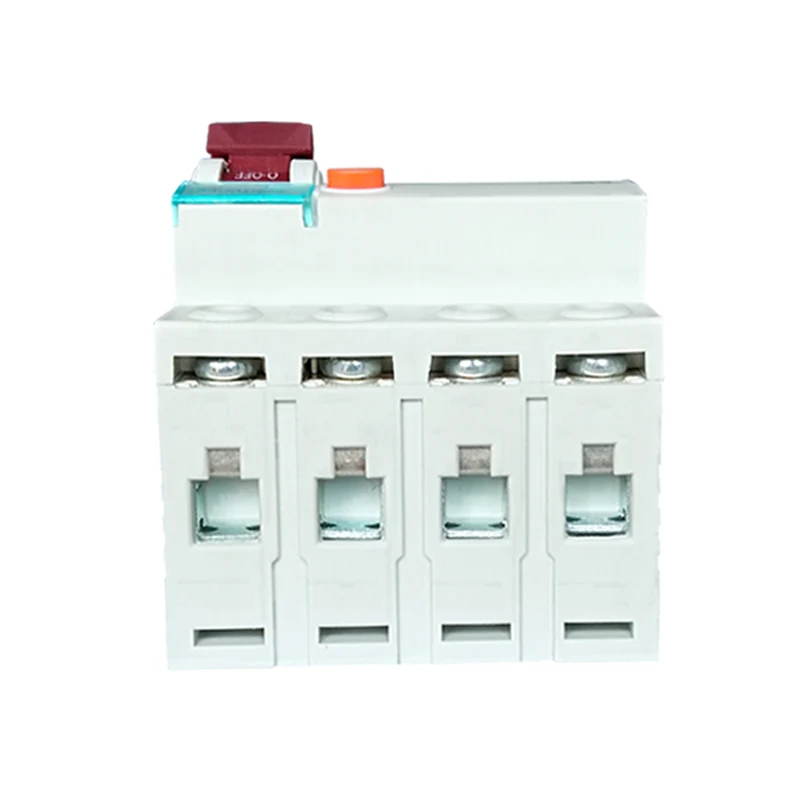

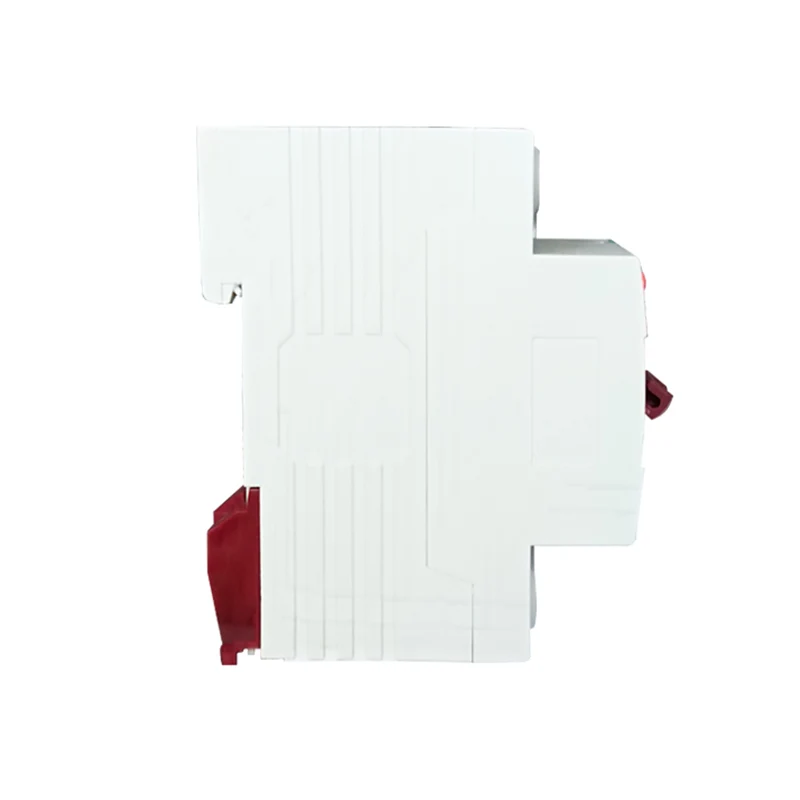

4P 40A/10mA Residual Current Circuit Breaker

പ്രധാന സവിശേഷതകൾ

ഉയർന്ന സംവേദനക്ഷമത: ചെറിയ ലീക്കേജ് കറൻ്റ് (10 mA) കണ്ടെത്താനും വൈദ്യുത തീപിടുത്തങ്ങളും ഇലക്ട്രിക് ഷോക്ക് അപകടങ്ങളും തടയുന്നതിന് സമയബന്ധിതമായി സർക്യൂട്ട് മുറിക്കാനും കഴിയും.

വേഗത്തിലുള്ള പ്രതികരണം: ചോർച്ച കറൻ്റ് കണ്ടെത്തിക്കഴിഞ്ഞാൽ, സർക്യൂട്ട് ബ്രേക്കർ വളരെ ചുരുങ്ങിയ സമയത്തിനുള്ളിൽ (സാധാരണയായി പതിനായിരക്കണക്കിന് മില്ലിസെക്കൻഡിനുള്ളിൽ) സർക്യൂട്ട് മുറിക്കും.

വൈദഗ്ധ്യം: അടിസ്ഥാന ചോർച്ച സംരക്ഷണ പ്രവർത്തനത്തിന് പുറമേ, സർക്യൂട്ട് ബ്രേക്കറിന് ഓവർലോഡും ഷോർട്ട് സർക്യൂട്ട് പരിരക്ഷണ പ്രവർത്തനങ്ങളും ഉണ്ടായിരിക്കാം.

ഇൻസ്റ്റാൾ ചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്: ഇത് സാധാരണയായി മോഡുലാറൈസ്ഡ് ഡിസൈൻ സ്വീകരിക്കുന്നു, ഇത് ഇൻസ്റ്റാൾ ചെയ്യാനും പൊളിക്കാനും എളുപ്പമാണ്. അതിനിടയിൽ, അതിൻ്റെ ലളിതമായ ആന്തരിക ഘടന അതിനെ പരിപാലിക്കുന്നതും ഓവർഹോൾ ചെയ്യുന്നതും എളുപ്പമാക്കുന്നു.
