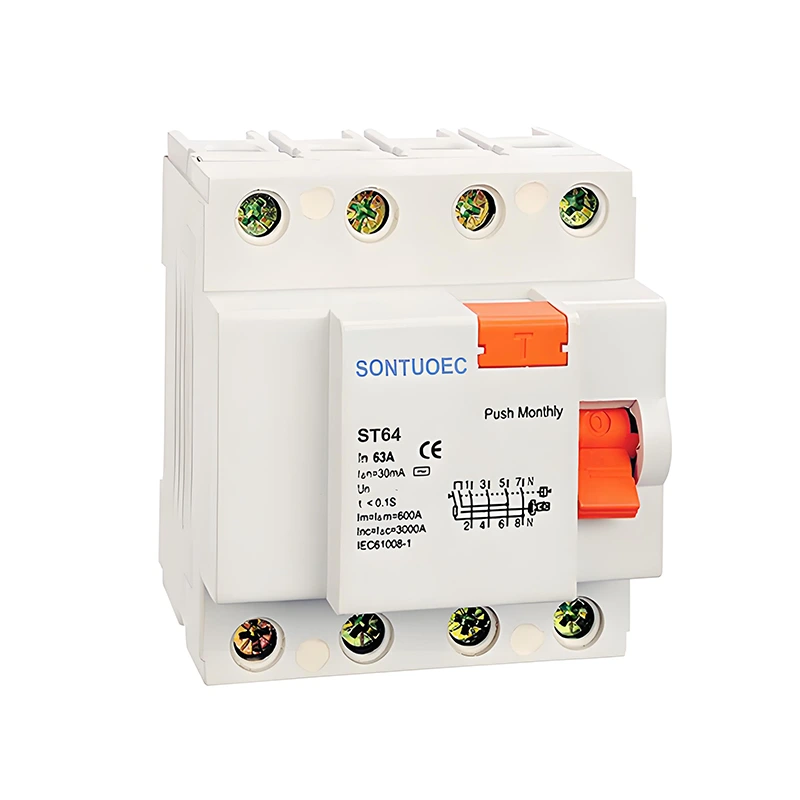

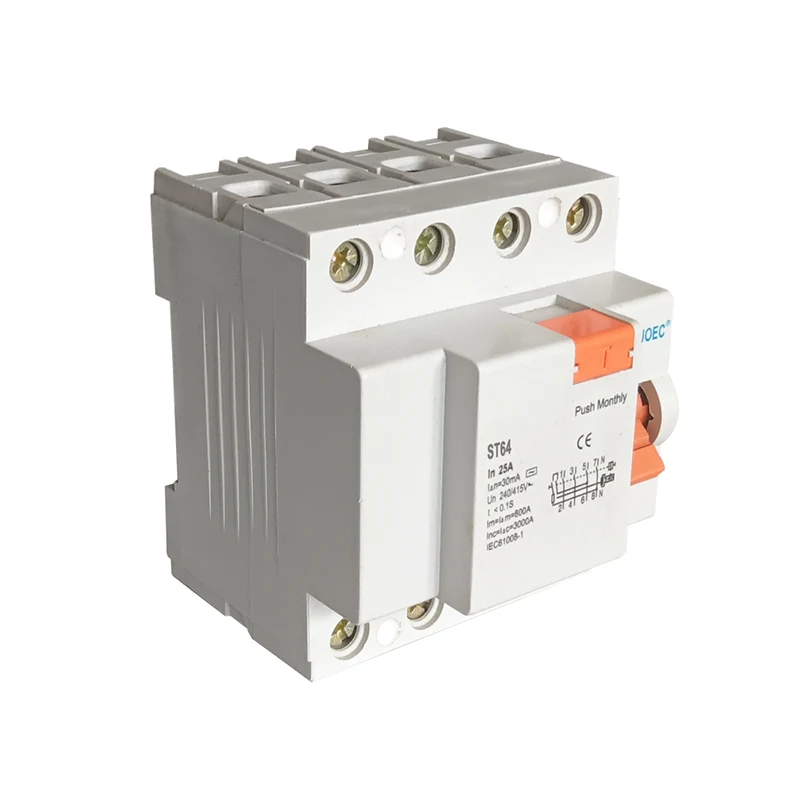

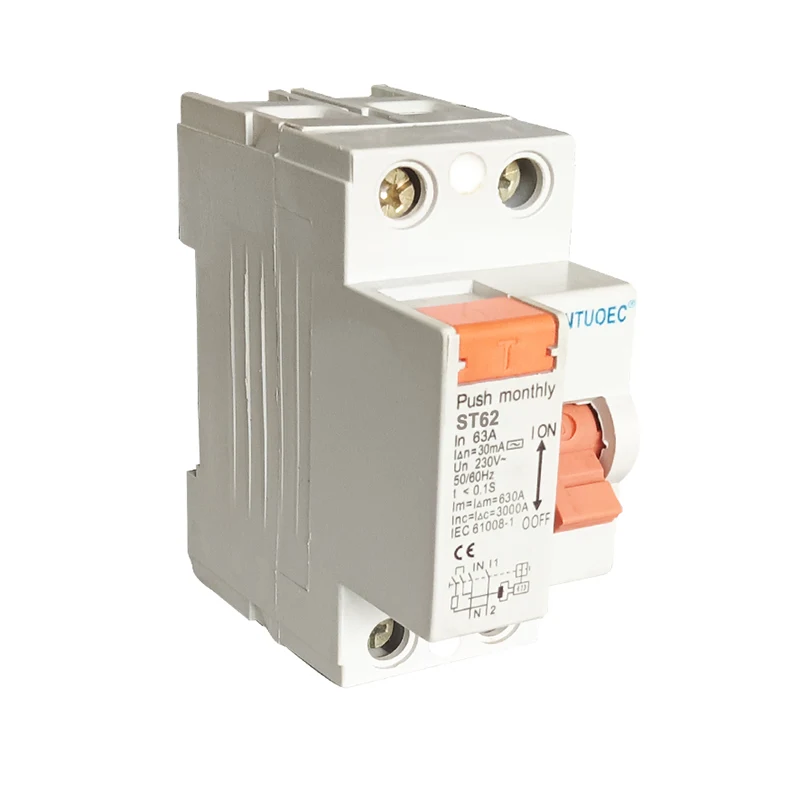

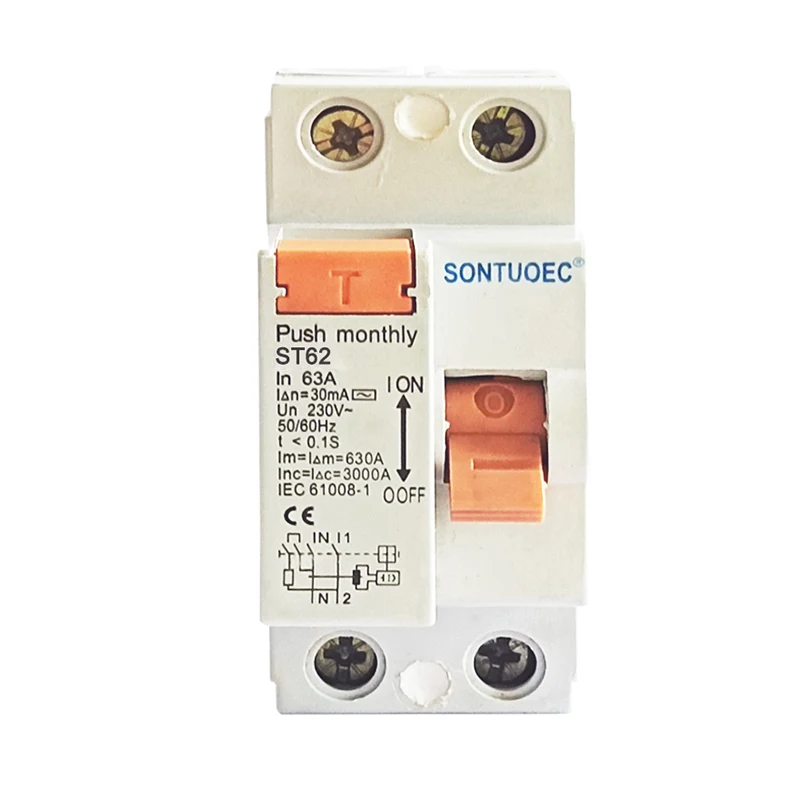

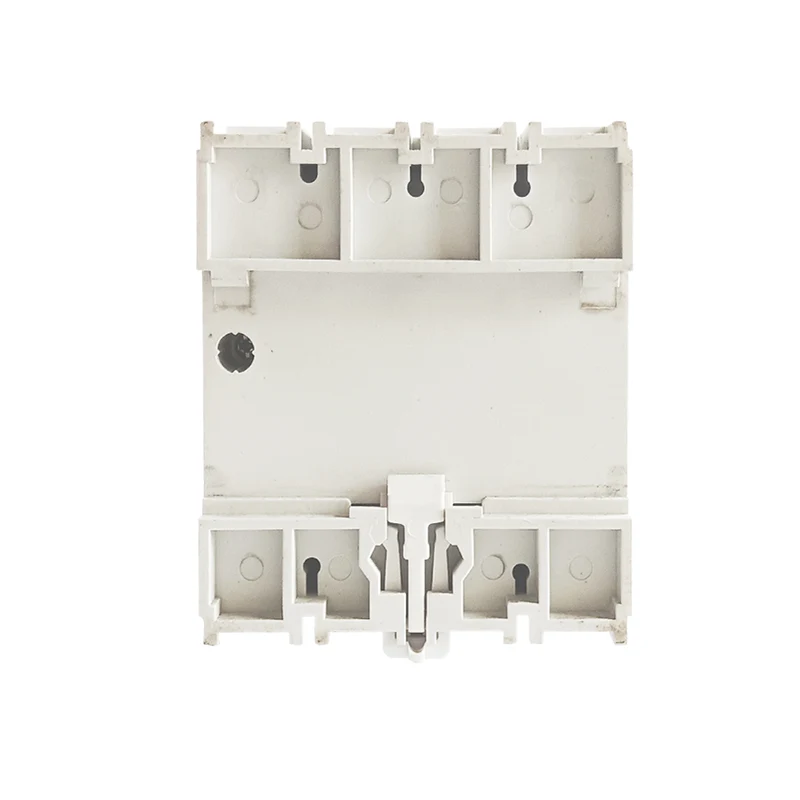

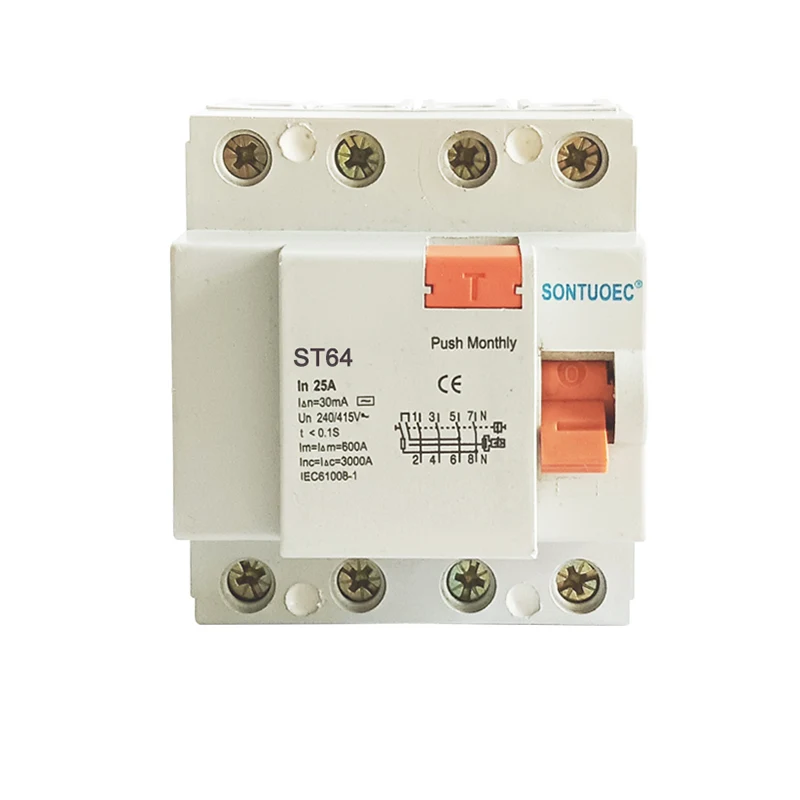

4 പി 63 എ / 30 എ.എം.മാവ് ശേഷിക്കുന്ന നിലവിലെ സർക്യൂട്ട് ബ്രേക്കർ

[63A / 30A individeal നിലവിലെ സർക്യൂട്ട് ബ്രേക്കർ, അത് 63 എ, ഒരു സർക്യൂട്ട് ആക്ഷൻ കറന്റ് (ഐ.ഇ.ബ്, ചോർച്ച ആക്ഷൻ കറന്റ്). അപകടങ്ങളും വൈദ്യുത തീയും.

മോഡൽ:ST60

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സ്റ്റാൻഡേർഡ്:	IEC 61008-1
മോഡൽ:	St60
ശേഷിക്കുന്ന നിലവിലെ സവിശേഷതകൾ:	ഒപ്പം, ഒപ്പം
പോൾ നോ.:	2p, 4 പി
കറന്റ് കറന്റ്:	16 എ, 25 എ, 32 എ, 40 എ, 63 എ;
റേറ്റുചെയ്ത വോൾട്ടേജ്:	230 / 400V AC
റേറ്റുചെയ്ത ആവൃത്തി:	50 / 60HZ
റേറ്റുചെയ്ത ശേഷിക്കുന്ന നിലവിലെ ഇδn:	10ma, 30ma, 100ma, 300MA, 500mA
റേറ്റുചെയ്തത് ശേഷിക്കുന്ന ഇതര കറന്റ് ഞാൻ i δNO:	≤0.5iδn
റേറ്റുചെയ്ത സോപാധിക ഹ്രസ്വ-സർക്യൂട്ട് നിലവിലെ ഇങ്ക്:	6000 രൂപ
റേറ്റുചെയ്ത സോപാധിക ശേഷിക്കുന്ന ഷോർട്ട്-സർക്യൂട്ട് നിലവിലെ IδC:	6000 രൂപ
ട്രിപ്പ് കാലയളവ്:	തൽക്ഷണ ining≤0.1സെക്
ശേഷിക്കുന്ന നിലവിലെ ശ്രേണി	0.5iδn ~ iδn
ഇലക്ട്രോ-മെക്കാനിക്കൽ സഹിഷ്ണുത:	4000 സൈക്കിളുകൾ
ടോർക്ക് ഉറപ്പിക്കുക:	2.0 എൻഎം
കണക്ഷൻ ടെർമിനൽ:	ക്ലാമ്പിനൊപ്പം ടെർമിനൽ സ്തംഭ ടെർമിനൽ സ്ക്രൂ ചെയ്യുക
ഇൻസ്റ്റാളേഷൻ:	35 എംഎം ദിൻ റെയിൽ മ ing ണ്ടിംഗ്

പ്രവർത്തനത്തിന്റെ തത്വം

വൈദ്യുതകാന്തിക പരിപാലനത്തിന്റെ തത്വത്തെ അടിസ്ഥാനമാക്കിയുള്ളതാണ് 4p 63 എ / 30 എ / 30 എ ശേഷിക്കുന്ന സർക്യൂട്ട് ബ്രേക്കറിന്റെ വർക്കിംഗ് തത്ത്വം. സർക്യൂട്ടിലെ ശേഷിക്കുന്നവർ സെറ്റ് മൂല്യം കവിയുമ്പോൾ, ശേഷിക്കുന്ന പ്രവാഹത്തിന് ആനുപാതികമായ ഒരു മാഗ്നിക്റ്റ് ഫ്ലക്സ് സൃഷ്ടിക്കും, കൂടാതെ ഈ ഫ്ലക്സ് പ്രവർത്തിക്കാൻ റിലീസ് മെക്കാനിസത്തെ നയിക്കും, സർക്യൂട്ട് ബ്രേക്കർ സർക്യൂട്ട് വേഗത്തിൽ മുറിക്കാൻ സഹായിക്കും. അതേസമയം, സർക്യൂട്ടിലെ കറന്റ് റേറ്റുചെയ്ത മൂല്യത്തേക്കാൾ ഓവർലോഡും ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷണ പ്രവർത്തനവും rccb- ന് ഉണ്ട്, അത് സ്ട്രിപ്പിംഗ് സംവിധാനത്തിന്റെ പ്രവർത്തനത്തെ പ്രേരിപ്പിക്കുന്നു.

പ്രധാന സവിശേഷതകൾ

നാല്-പോൾ ഡിസൈൻ: 4 പി എന്നാണ് അർത്ഥമാക്കുന്നത്, സാധാരണയായി മൂന്ന്-ഘട്ട ഫോർ-വയർ അല്ലെങ്കിൽ സിംഗിൾ-ഫേസ് ത്രീ-വയർ സർക്യൂട്ടുകളിൽ ഒരേ സമയം ഉപയോഗിച്ചു.

ഉയർന്ന റേറ്റുചെയ്ത കറന്റ്: 63 എ റേറ്റഡ് കറന്റ് സർക്യൂട്ട് ബ്രേക്കിനെ ഉയർന്ന ലോഡുകൾ വഹിക്കാൻ പ്രാപ്തമാക്കുന്നു, ഉയർന്ന പവർ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ സംരക്ഷണത്തിന് അനുയോജ്യമാണ്.

സെൻസിറ്റീവ് ലീക്കേജ് കണ്ടെത്തൽ: ശേഷിക്കുന്ന പ്രവർത്തനം 30ma- ന്റെ നിലവിലെ ക്രമീകരണം വളരെ കുറവാണ്, ഇത് സർക്യൂട്ടിൽ ചെറിയ ചോർച്ചയെ വേഗത്തിൽ കണ്ടെത്താനും ഉദ്യോഗസ്ഥരുടെ സുരക്ഷ ഉറപ്പാക്കാനും സർക്യൂട്ട് മുറിക്കുക.

സുരക്ഷിതവും വിശ്വസനീയവുമായ: മികച്ച ഇലക്ട്രിക്കൽ, യാന്ത്രിക സ്വത്തുക്കളുമായി RCCB സ്വീകരിക്കുന്നു, ഇത് ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ട്, അപകടങ്ങൾ തടയാൻ ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ട്, ചോർച്ച എന്നിവയുടെ സമയബന്ധിതമായി കുറയ്ക്കാൻ സഹായിക്കുന്നു.

ആപ്ലിക്കേഷൻ രംഗം

വൈദ്യുത സംരക്ഷണം ആവശ്യമുള്ള വിവിധ സാഹചര്യങ്ങളിൽ 4 പി 25 എ / 30 എംസിസിബി വ്യാപകമായി ഉപയോഗിക്കുന്നു:

വാസയോഗ്യവും വാണിജ്യ കെട്ടിടങ്ങളും: ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളും വ്യക്തിഗത സുരക്ഷയും പരിരക്ഷിക്കാൻ ഉപയോഗിക്കുന്നു, വൈദ്യുത ഷോക്ക് അപകടങ്ങളും വൈദ്യുത തീയും തടയുന്നു.

വ്യാവസായിക ഉൽപാദന ലൈനുകൾ: സാധാരണ പ്രവർത്തനത്തിൽ നിന്നുള്ള മോട്ടോഴ്സ്, ട്രാൻസ്ഫോർമാരും മറ്റ് വൈദ്യുത ഉപകരണങ്ങളും പോലുള്ള വൈദ്യുത ഉപകരണങ്ങൾ പരിരക്ഷിക്കാൻ ഉപയോഗിക്കുന്നു, ചോർച്ച, ഓവർലോഡ്, മറ്റ് കാരണങ്ങൾ എന്നിവ കാരണം ഉപകരണങ്ങളുടെ കേടുപാടും ഷട്ടും തടയും.

പൊതു സ facilities കര്യങ്ങൾ: ആശുപത്രികൾ, സ്കൂളുകൾ, ലൈബ്രറികൾ, മറ്റ് സ്ഥലങ്ങൾ, പേഴ്സണൽ സുരക്ഷിതമായ വൈദ്യുതിയുടെ സുരക്ഷിതമായ ഉപയോഗം എന്നിവ ഉറപ്പാക്കാൻ ഉപയോഗിക്കുന്നു.

4P 63A /30mA Residual Current Circuit Breaker
