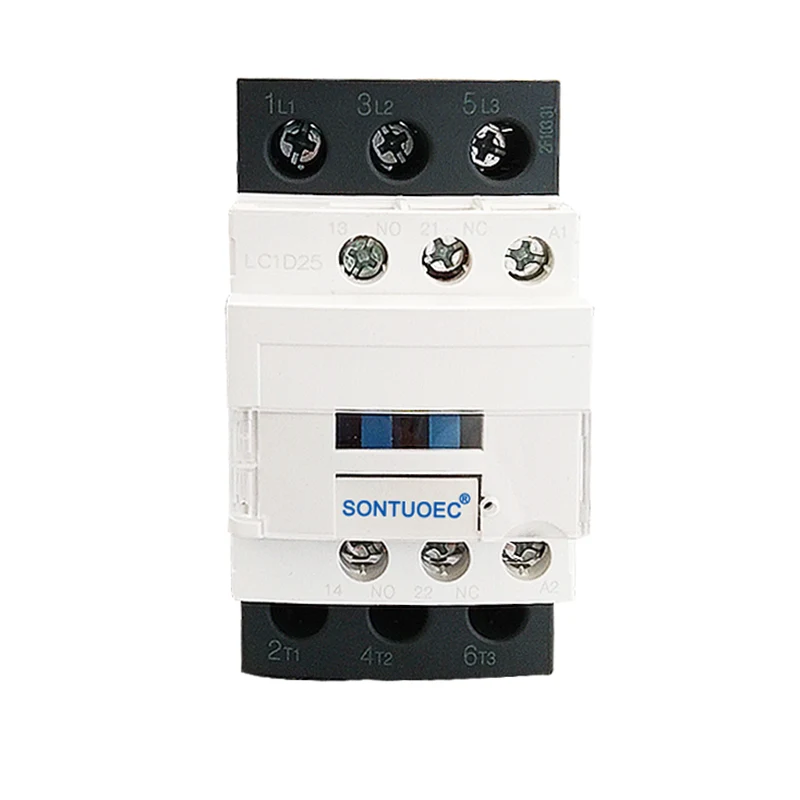

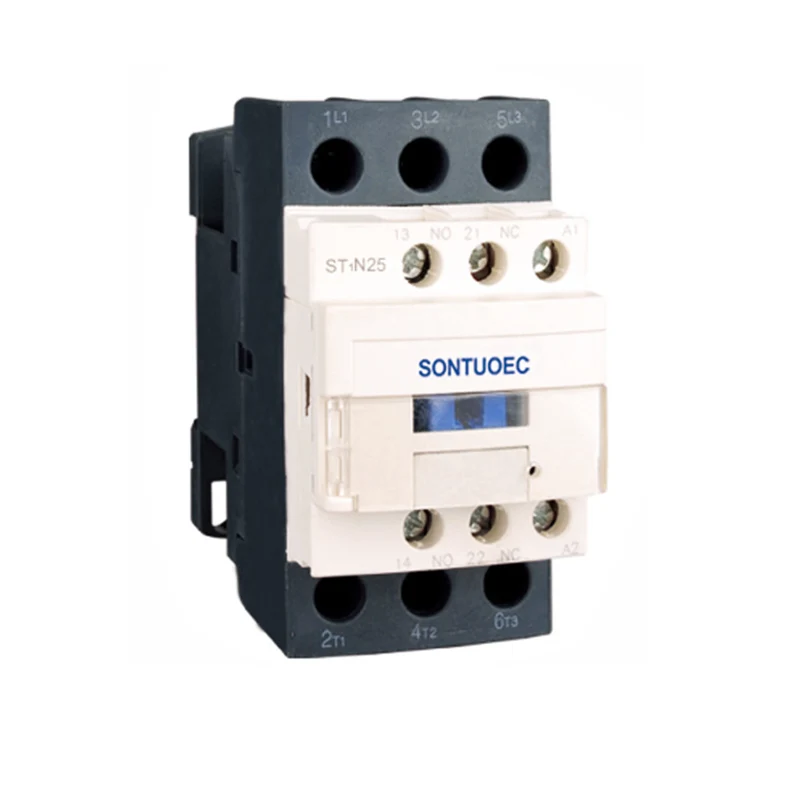

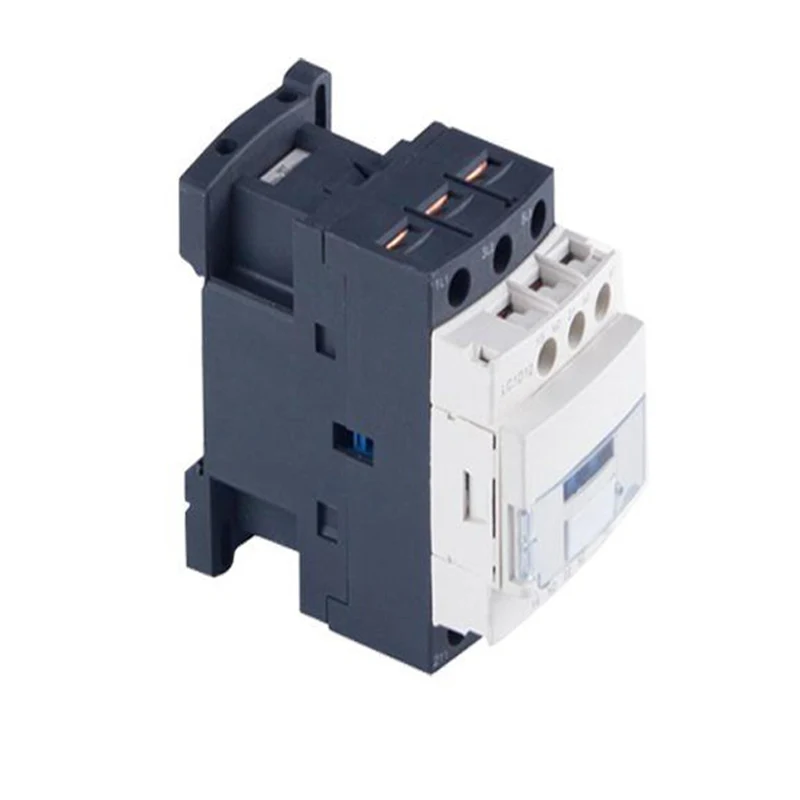

സിജെഎക്സ് 2 3 പി 25 എ എസി ബന്ധം

സിജെഎക്സ് 2 3 പി 2 പി 25 എ എസി ബന്ധം നീണ്ട ദൂരങ്ങളിൽ ബന്ധിപ്പിക്കുന്നതിനും തകർക്കുന്നതിനും എസി മോട്ടോറുകളുടെ പതിവായി നിയന്ത്രണത്തിനും അനുയോജ്യമാണ്. കൂടാതെ, പ്രവർത്തന ഓവർലോഡുകൾ ഉണ്ടാകാനിടയുള്ള സർക്യൂട്ടുകൾ സംരക്ഷിക്കുന്നതിന് ഇലക്ട്രോമാഗ്നെറ്റിക് സ്റ്റാർട്ടറുകൾ രൂപീകരിക്കുന്നതിന് ഉചിതമായ താപ റിലേകൾ ഉപയോഗിച്ച് ഇത് ഉപയോഗിക്കാൻ കഴിയും.

മോഡൽ:ST1N

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

ടൈപ്പ് ചെയ്യുക		St1n-09	St1n-12	St1n-18	St1n-25	St1n-32	St1n-40	St1n-50	St1n-65	St1n-80	St1n-95
റേറ്റുചെയ്ത പ്രവർത്തന കറന്റ് (എ)	AC3	9	12	18	25	32	40	50	65	80	95
റേറ്റുചെയ്ത പ്രവർത്തന കറന്റ് (എ)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ഘട്ടത്തിന്റെ സ്റ്റാൻഡേർഡ് പവർ റേറ്റിംഗുകൾ മോട്ടോറുകൾക്ക് 50 / 60hz നക്ഷത്നറി എസി -3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 വി	4	5.5	9	11	15	22	25	37	45	45
	500 വി	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
റേറ്റുചെയ്ത താപ കറന്റ് (എ)		20	20	32	40	50	60	80	80	125	125
വൈദ്യുത ജീവിതം	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
വൈദ്യുത ജീവിതം	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
മെക്കാനിക്കൽ ജീവിതം (x104)		1000	1000	1000	1000	800	800	800	800	600	600
കോൺടാക്റ്റുകളുടെ എണ്ണം	3 പി + ഇല്ല					3 പി + NC + NO
കോൺടാക്റ്റുകളുടെ എണ്ണം	3P + NC					3 പി + NC + NO

ഘടനാപരമായ സവിശേഷതകൾ

സംരക്ഷണ ഡിസൈൻ: സിജെഎക്സ് 2 3 പി 2 പി 2 എ എസി ബന്ധം സംരക്ഷണ ഘടന സ്വീകരിക്കുന്നു, ഇത് ചെറിയ വോളിയം, ഭാരം കുറഞ്ഞ, വൈദ്യുതി ഉപഭോഗം, ദീർഘായുസ്സ് എന്നിവയാണ്.

നേരിട്ടുള്ള ആക്ഷൻ ഘടന: അതിന്റെ പ്രവർത്തന ഘടന നേരിട്ടുള്ള പ്രവർത്തനവും കോൺടാക്റ്റുകളും ഇരട്ട ബ്രേക്ക്പോയിന്റാണ്, ഇത് സമ്പർക്കത്തിന്റെ വിശ്വാസ്യതയും സുരക്ഷയും മെച്ചപ്പെടുത്തുന്നു.

ബ്ലോക്ക്-ടൈപ്പ് ആക്സിലറി കോൺടാക്റ്റ് ഗ്രൂപ്പ്: അസൈലറി കോൺടാക്റ്റ് ഗ്രൂപ്പ്, എയർ വൈകാരിക ഗ്രൂപ്പ്, മെക്കാനിക്കൽ ഇന്റർലോക്കിംഗ് സംവിധാനം, മറ്റ് ഘടകങ്ങൾ എന്നിവ പരിശോധിക്കേണ്ടതുണ്ട്.

സാങ്കേതിക പാരാമീറ്ററുകൾ

സിജെഎക്സ് 2 ന്റെ പ്രധാന സാങ്കേതിക പാരാമീറ്ററുകൾ (എസ്ടി 1 എൻ) സീരീസ് എസി ബന്ധപ്പെടുന്നു:

വ്യത്യസ്ത പവർ സിസ്റ്റങ്ങളുടെ ആവശ്യങ്ങൾ നിറവേറ്റുന്നതിനായി 36 വി, 110 വി, 127 വി, 220വി, 380v, മറ്റ് ലെവലുകൾ എന്നിവ ഉൾപ്പെടെ.

കറന്റ് കറന്റ്: വ്യത്യസ്ത മോഡലുകൾ അനുസരിച്ച്, 9 എ മുതൽ 95 എ വരെ റേറ്റുചെയ്ത നിലവിലെ ശ്രേണികൾ.

കോയിൽ വോൾട്ടേജ്: എസി കോയിൽ വോൾട്ടേജിൽ 24v, 36 വി, 48 വി, 220 വി, 220 വി, 220 വി. ഡി സി കോയിൽ വോൾട്ടേജിൽ 12v, 24v, 48v, 110v, 220 വി.

മെക്കാനിക്കൽ, ഇലക്ട്രിക്കൽ ജീവിതം: മെക്കാനിക്കൽ ജീവിതം ദശലക്ഷക്കണക്കിന് തവണ വരെ ആകാം, വൈദ്യുത ജീവിതവും താരതമ്യേന ഉയർന്നതാണ്, ഇത് ബന്ധത്തിന്റെ ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കുന്നു.

ഇൻസ്റ്റാളേഷനും പരിപാലനവും

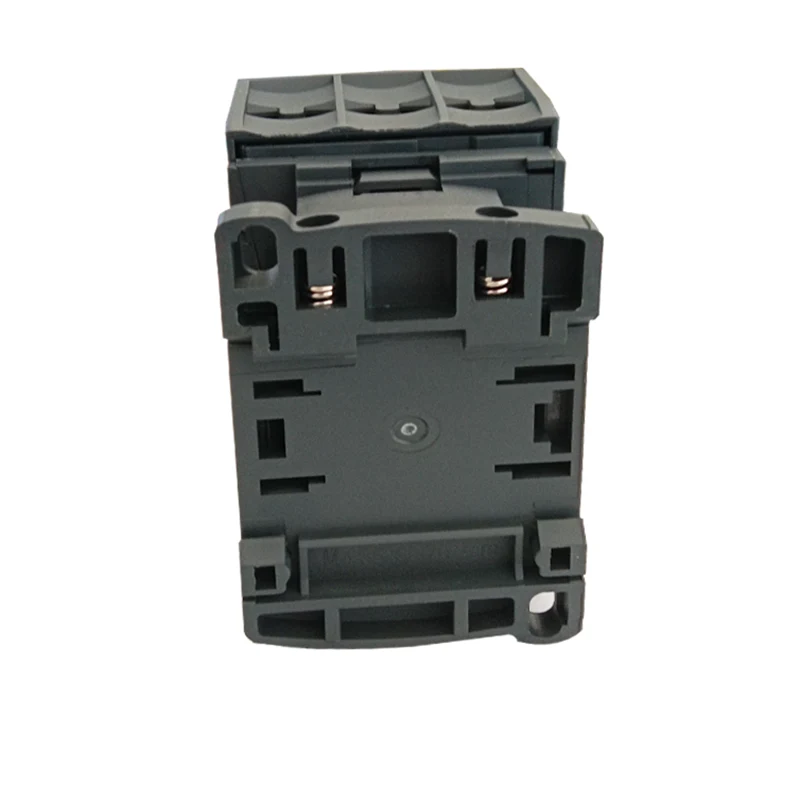

ഇൻസ്റ്റാളേഷൻ: സിജെഎക്സ് 2 തരം എസി കോൺട്രിയോണിന് രണ്ട് സ്ക്രൂകൾ അല്ലെങ്കിൽ 35 എംഎം (അല്ലെങ്കിൽ 75 എംഎം) ഗൈഡ് റെയിൽ ഉപയോഗിച്ച് മ mounted ണ്ട് ചെയ്യാൻ കഴിയും, അത് സൗകര്യപ്രദവും വേഗത്തിലും. ഇൻസ്റ്റാളേഷൻ അവസ്ഥകളുമായി പൊരുത്തപ്പെടാൻ ഇൻസ്റ്റാളേഷന് മുമ്പ് പ്രസക്തമായ സാങ്കേതിക ഡാറ്റ ഇൻസ്റ്റാളേഷന് മുമ്പ് പരിശോധിക്കണം.

പരിപാലനം: ഉൽപ്പന്നത്തിന്റെ എല്ലാ ഭാഗങ്ങളും പതിവായി പരിശോധിക്കണം, ചലിക്കുന്ന ഭാഗങ്ങൾ കുടുങ്ങയില്ല, ഫാസ്റ്റനറുകൾ അഴിക്കുന്നില്ല. എന്തെങ്കിലും കേടുപാടുകൾ ഉണ്ടെങ്കിൽ, ബന്ധത്തിന്റെ സാധാരണ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിന് അത് കൃത്യസമയത്ത് മാറ്റിസ്ഥാപിക്കണം.

CJX2 3P 25A AC Contactor
