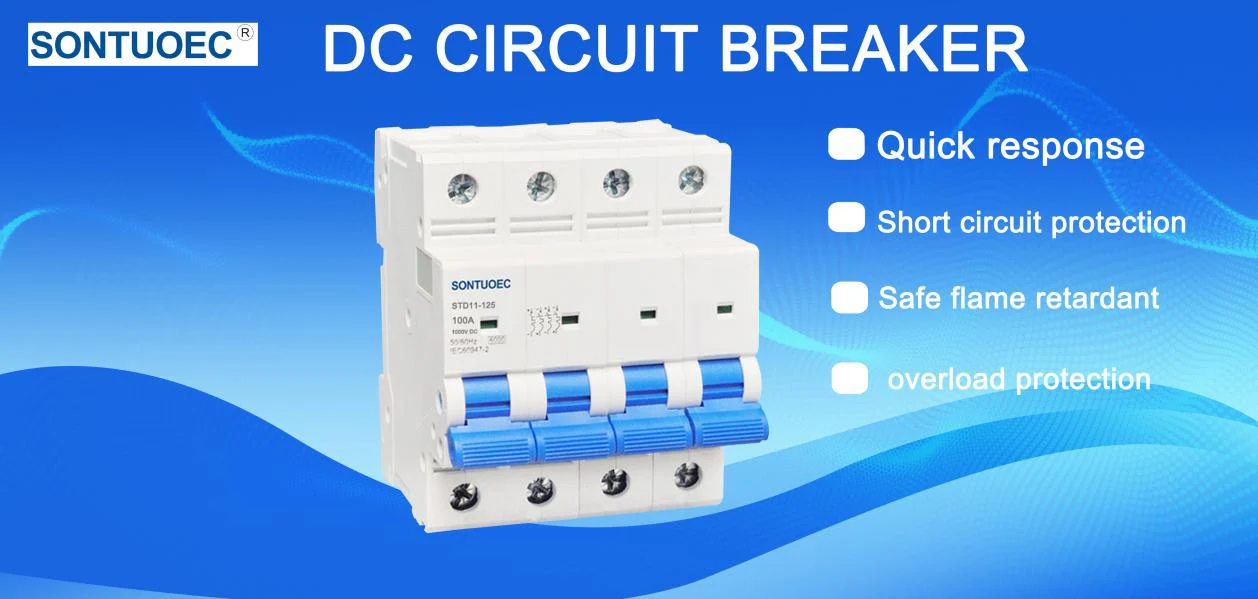

ഡിസി എംസിബി മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ

ഡിസി സർക്യൂട്ടുകളിൽ യാന്ത്രിക പ്രവർത്തനത്തിനായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്ത ഒരു ഇലക്ട്രിക്കൽ സ്വിച്ചിലാണ് ഡിസി എംസിബി മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ. ഓവർലോഡുകൾ, ഹ്രസ്വ സർക്യൂട്ടുകളുടെ, മറ്റ് തെറ്റായ അപകടങ്ങളിൽ നിന്ന് യാന്ത്രിക ഉപകരണങ്ങൾ പരിരക്ഷിക്കുന്നതിനാണ് ഇതിന്റെ പ്രധാന പ്രവർത്തനം, കൂടാതെ മുഴുവൻ പവർ സിസ്റ്റത്തിന്റെയും സുരക്ഷ ഉറപ്പാക്കാനും. സർക്യൂട്ടിലൂടെ ഒഴുകുന്ന കറന്റ് ഡിസി എംസിബി റേറ്റിംഗ് കവിയുമ്പോൾ, അല്ലെങ്കിൽ ചോർച്ച കറന്റ് സർക്യൂട്ടിൽ സ്വപ്രേരിതമായി വിച്ഛേദിക്കും, അങ്ങനെ ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ട് അല്ലെങ്കിൽ ചോർച്ച കാരണം സർക്യൂട്ട് കേടാകുന്നത് സർക്യൂട്ട് തടയുന്നു.

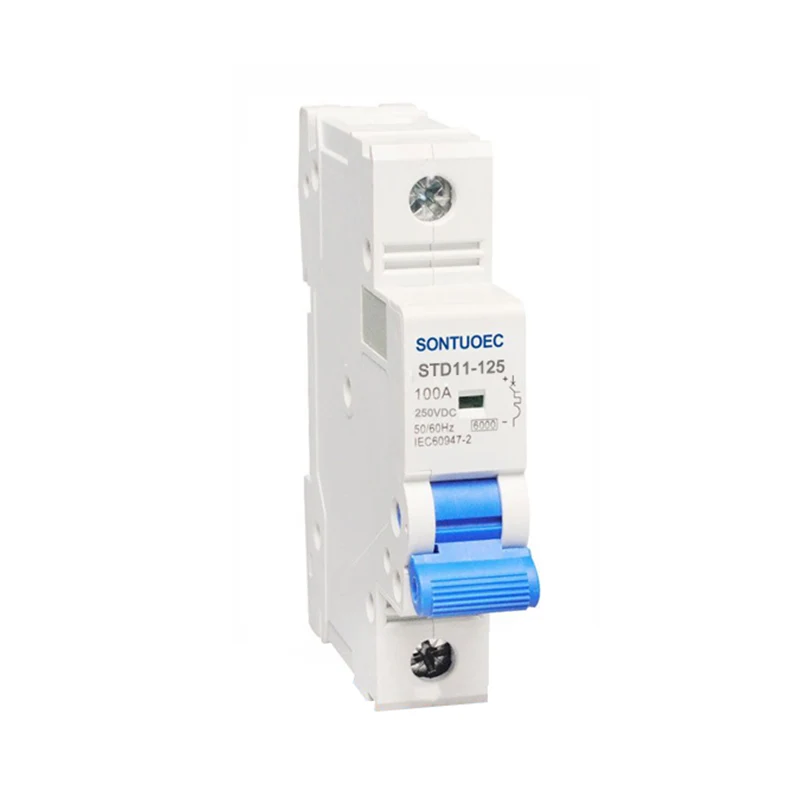

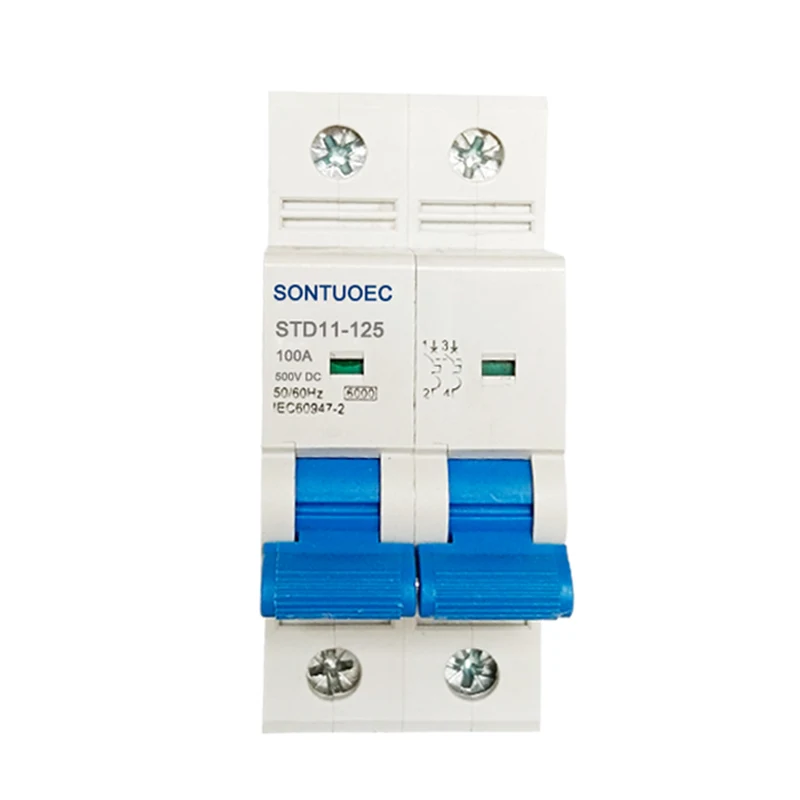

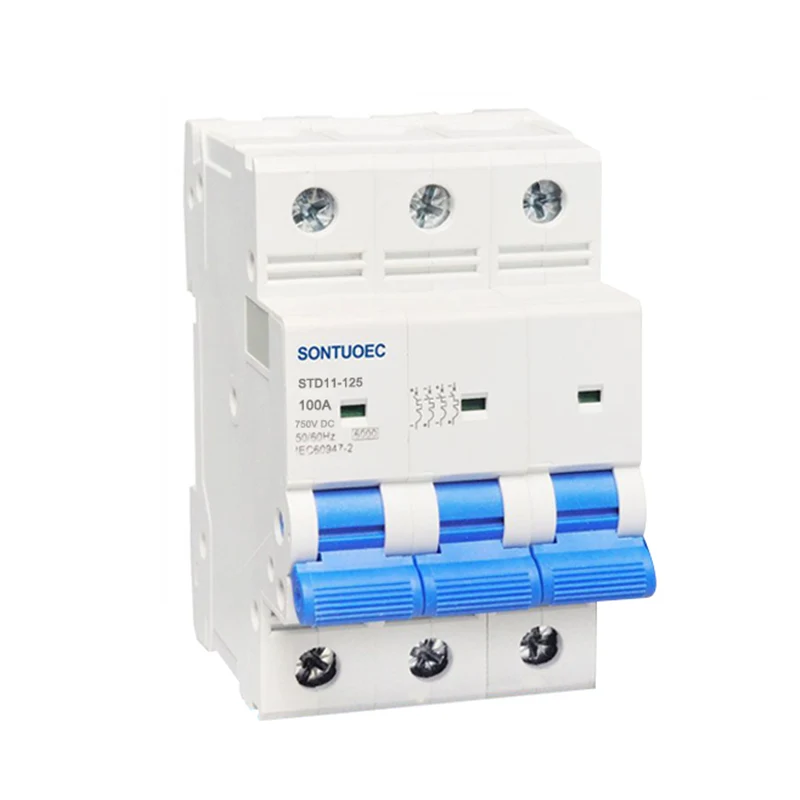

മോഡൽ:STD11-125

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

മാതൃക	Std11-125
നിലവാരമായ	IEC60898-1
കഴുക്കോല്	1 പി, 2 പി, 3 പി, 4 പി
കർവ് ട്രിപ്പ് ചെയ്യുന്നു	ബി, സി, ഡി
റേറ്റുചെയ്ത ഷോർട്ട്-സർക്യൂട്ട് ശേഷി (ICN)	3 കെ, 4.5 കെ, 6 കെ
റേറ്റുചെയ്ത കറന്റ് (ഇൻ)	1,2,4,6,10,10,10,10,40,40,40,40,40,40,80,100,125 എ
റേറ്റുചെയ്ത വോൾട്ടേജ് (ue)	ഡിസി 24,48,120,250,500,500,500,750,1000
മാഗ്നറ്റിക് റിലീസുകൾ	B കർവ്: 3ഇയ്ക്കും 5 നും ഇടയിൽ സി കർവ്: 5in, 10in എന്നിവയ്ക്കിടയിൽ ഡി കർവ്: 10-നും 14in നും ഇടയിൽ
ഇലക്ട്രോ-മെക്കാനിക്കൽ സഹിഷ്ണുത	6000 സൈക്കിളുകൾ

പ്രവർത്തനത്തിന്റെ തത്വം

ഡിസി എംസിബി മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിന്റെ ഓപ്പറേറ്റിംഗ് തത്വം വൈദ്യുത പ്രവാഹത്തിന്റെ താപത്തെയും വൈദ്യുതകാന്തിക ഫലങ്ങളെയും അടിസ്ഥാനമാക്കിയുള്ളതാണ്. ഒരു ഡിസി എംസിബിയിലൂടെ തുടർച്ചയായ ഒരു ഓവർകറന്റ് ഒഴുകുമ്പോൾ, അതിന്റെ ആഭ്യന്തര ബിമെറ്റൽ വളച്ച് ചൂടാക്കുകയും വ്യതിചലിക്കുകയും ചെയ്യുന്നു, ഇത് മെക്കാനിക്കൽ ലാച്ച് പുറപ്പെടുവിച്ച് സർക്യൂട്ട് മുറിച്ചുമാറ്റുന്നു. കൂടാതെ, ഒരു ഹ്രസ്വ സർക്യൂട്ടിന്റെ കാര്യത്തിൽ, നിലവിലെ പെട്ടെന്നുള്ള വർധന ഡിസി എംസിബിയുടെ സ്ട്രൈക്കർ കോയിലോ സോളിനോയിഡോയുമായി ബന്ധപ്പെട്ട പ്ലങ്കറിന് കാരണമാകുന്നു, ഇത് സർക്യൂട്ട് മുറിച്ചുമാറ്റാൻ ട്രിപ്പ് സംവിധാനം ഇല്ലാതാക്കുന്നു.

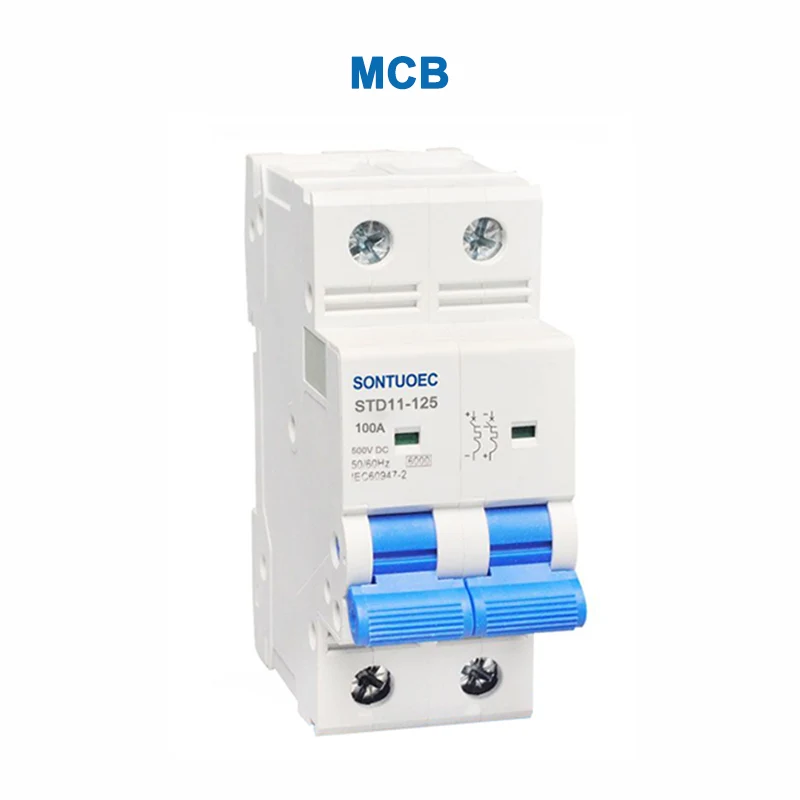

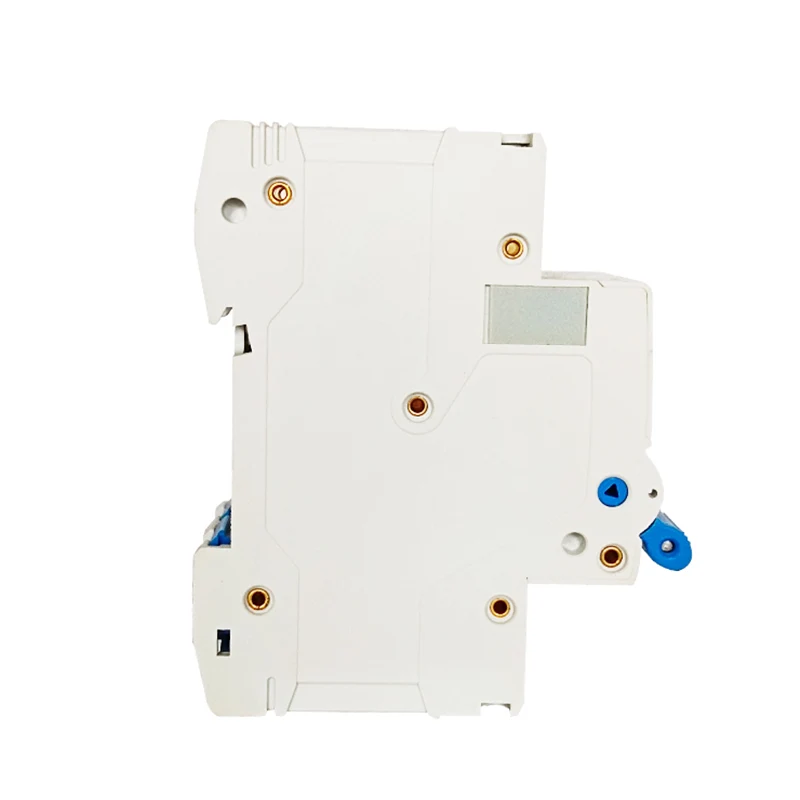

DC MCB Miniature Circuit Breaker

പ്രധാന സവിശേഷതകൾ

പ്രത്യേക ആർക്ക് കെടുത്തുന്നതും നിലവിലെ പരിമിതപ്പെടുത്തുന്നതുമായ ഒരു സിസ്റ്റം: ഡിസി എംസിബി ഒരു പ്രത്യേക ആർക്ക് കെടുത്തിക്കളഞ്ഞതും നിലവിലെ പരിമിതവുമായ സംവിധാനം സ്വീകരിക്കുന്നു, അത് ഡിസി വിതരണ സംവിധാനത്തിന്റെ തകരാറുണ്ടാക്കുകയും ആർക്ക് തലമുറയെ തടയുകയും വ്യാപിക്കുകയും ചെയ്യുക.

ഉയർന്ന സംവേദനക്ഷമതയും വേഗത്തിലുള്ള പ്രതികരണവും: ഡിസി എംസിബിക്ക് ചെറിയ ചോർച്ച പ്രവാഹങ്ങൾ കണ്ടെത്താനും, തൽക്ഷണ പരിരക്ഷ നൽകുന്ന വളരെ ചുരുങ്ങിയ സമയത്തിനുള്ളിൽ സർക്യൂട്ട് മുറിച്ചുമാറ്റാൻ കഴിയും.

പുനരുപയോഗിക്കാൻ: പരമ്പരാഗത ഫ്യൂസുകളിൽ നിന്ന് വ്യത്യസ്തമായി, ഒരു യാത്രയ്ക്ക് ശേഷം ഡിസിഎംബി സ്വമേധയാ പുന reset സജ്ജമാക്കാം, മാറ്റിസ്ഥാപിക്കേണ്ടതിന്റെ ആവശ്യകത ഇല്ലാതാക്കുന്നു.

നിലവിലുള്ള ഒന്നിലധികം നിലവിലെ റേറ്റിംഗുകൾ: ഡിസി എംസിബികൾ വ്യത്യസ്ത നിലവിലെ റേറ്റിംഗ് സവിശേഷതകളിൽ ലഭ്യമാണ്.

ധ്രുവീകരിക്കപ്പെടാത്തതും ധ്രുവീകരിക്കപ്പെട്ടതും: വിപണിയിലെ ഡിസി എംസിബിഎസ് പ്രധാനമായും ധ്രുവീകരിക്കപ്പെട്ടതും ധ്രുവീകരിക്കപ്പെടാത്തതുമായി വർഗ്ഗീകരിച്ചിരിക്കുന്നു. പ്രാദേശികവൽക്കരിക്കപ്പെടുമ്പോൾ പോളാറൈസ് ചെയ്ത ഡിസി എംസിബികൾ നിലവിലുള്ളപ്പോൾ, നോൺ-പോളറൈസ്ഡ് ഡിസി എംസിബിഎസിന് നിലവിലെ ഒഴുക്കിന്റെ ദിശ പരിഗണിക്കാതെ സുരക്ഷാ പരിരക്ഷ നൽകും.

ആപ്ലിക്കേഷൻ സ്കോപ്പ്

ഡാറ്റാ സെന്ററുകൾ, ഫോട്ടോവോൾട്ടെയ്ക്ക് വൈദ്യുതി ഉൽപാദന സംവിധാനങ്ങൾ, എനർജി സ്റ്റോറേജ് സിസ്റ്റങ്ങൾ, ചാർജിംഗ് മേഖലകൾ എന്നിവ പോലുള്ള ഡിസി പവർ പരിരക്ഷ ആവശ്യമുള്ള ഡിസി എംസിബികൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു. പ്രത്യേകിച്ചും energy ർജ്ജ സംഭരണ മാർക്കറ്റിൽ, നിലവിലുള്ളത് പലപ്പോഴും ബൈ-ദിശാസൂചന (ചാർജ് / ഡിസ്ചാർജ് മോഡ്), ധ്രുവീകരിക്കപ്പെടാത്ത ഡിസി എംസിബികൾ ഉപയോഗിക്കേണ്ടത് ആവശ്യമാണ്.
