ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ട്, സർക്യൂട്ട് എന്നിവയിൽ സംയോജിപ്പിക്കുന്നതിന് ഉപയോഗിക്കുന്ന ഒരുതരം സ്വിച്ചിംഗ് ഉപകരണമാണ് ഡിസ്വിന്റോർ സർക്യൂട്ട് ബ്രേക്കർ, തെറ്റ് വിപുലീകരിക്കുന്നതിലും സർക്യൂട്ടിലെ ഉപകരണങ്ങളെ നശിപ്പിക്കുന്നതിനും ഇത് വേഗത്തിൽ മുറിക്കാൻ കഴിയും. അതിന്റെ ചെറിയ വലുപ്പം, ഭാരം കുറഞ്ഞ, എളുപ്പത്തിലുള്ള ഇൻസ്റ്റാളേഷൻ, മറ്റ് സവിശേഷതകൾ എന്നിവ കാരണം, ടെർമിനൽ ഉപകരണങ്ങളുടെ സംരക്ഷണ ഘടകമായി പ്രദേശങ്ങൾ, വാണിജ്യ, വ്യാവസായിക മേഖലകളിൽ മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ വ്യാപകമായി ഉപയോഗിക്കുന്നു.

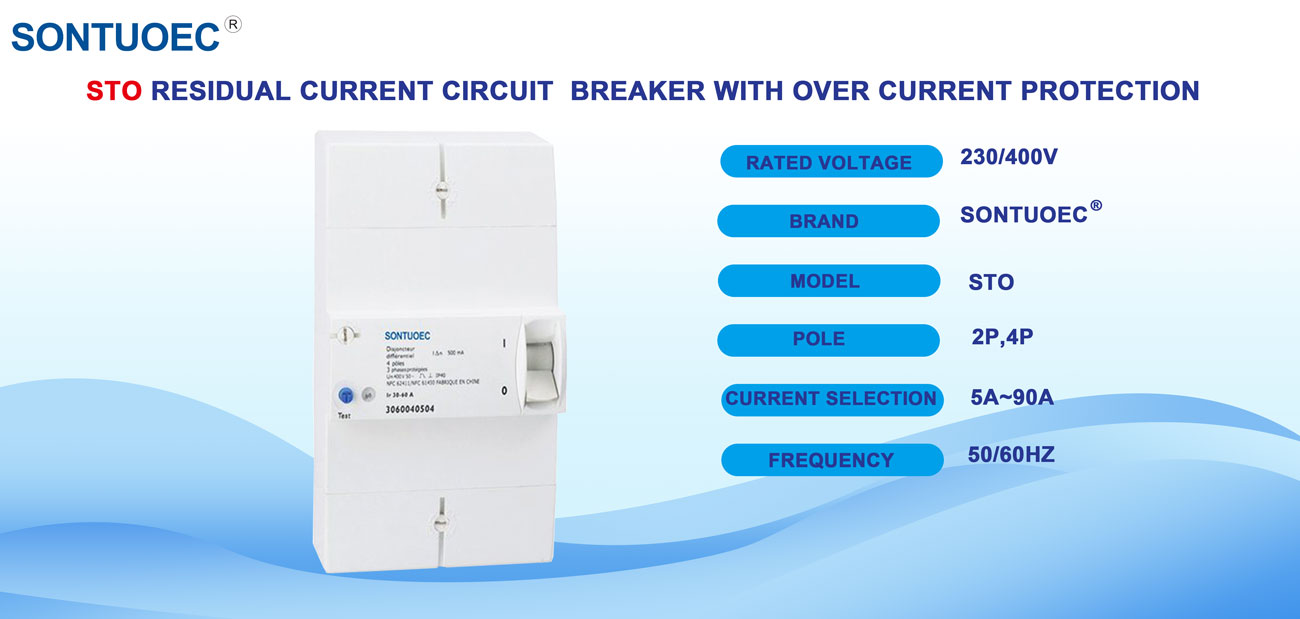

മാതൃക |
സി |
നിലവാരമായ |
IEC61009-1, IEC 60947-2-2-2 |
റേറ്റുചെയ്ത സെൻസിറ്റിവിറ്റി l l △ n | 300,500 (MA) |
കഴുക്കോല് |
2p, 4 പി |
റേറ്റുചെയ്ത ഷോർട്ട്-സർക്യൂട്ട് ശേഷി (ICN) |
3 കെ, 6 കെ, 8 കെ |
റേറ്റുചെയ്ത കറന്റ് (ഇൻ) |
5 ~ 15A, 15 ~ 30 എ, 30 ~ 60A, 60 ~ 90 എ (നിലവിലെ ക്രമീകരിക്കാവുന്ന) |
റേറ്റുചെയ്ത വോൾട്ടേജ് (യുഎൻ) |
230 / 400V |
ഇലക്ട്രോ-മെക്കാനിക്കൽ സഹിഷ്ണുത |
6000 സൈക്കിളുകൾ |
ഘടന: മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിൽ സാധാരണയായി കോൺടാക്റ്റ് സിസ്റ്റം, ആർക്ക് കെടുത്തുവരുന്ന ഉപകരണം, ഓപ്പറേറ്റിംഗ് മെക്കാനിസം, വിച്ഛേദിക്കൽ ഉപകരണം, ഷെൽ, മറ്റ് ഭാഗങ്ങൾ എന്നിവ അടങ്ങിയിരിക്കുന്നു. അവയിൽ, സർക്യൂട്ട് കണക്റ്റുചെയ്യാനും വിച്ഛേദിക്കാനും കോൺടാക്റ്റ് സിസ്റ്റം ഉപയോഗിക്കുന്നു; സർക്യൂട്ട് വിച്ഛേദിക്കുമ്പോൾ ആർക്ക് കെടുത്തിയ ഉപകരണം ഉപയോഗിക്കുന്നു, ആർക്ക് ആർക്ക് കെടുത്തിക്കളയുന്നു, ആർക്ക് ഉപകരണങ്ങളെയും ഉദ്യോഗസ്ഥരെയും ദ്രോഹിക്കുന്നതിൽ നിന്ന് തടയുന്നത്; സർക്യൂട്ട് ബ്രേക്കർ സ്വമേധയാ പ്രവർത്തിപ്പിക്കാൻ ഓപ്പറേറ്റിംഗ് മെക്കാനിസം ഉപയോഗിക്കുന്നു; സർക്യൂട്ട് തെറ്റായിരിക്കുമ്പോൾ സർക്യൂട്ട് സ്വപ്രേരിതമായി മുറിക്കാൻ റിലീസ് ഉപകരണം ഉപയോഗിക്കുന്നു.
വർക്കിംഗ് തത്ത്വങ്ങൾ: നിലവിലെ സർക്യൂട്ട് ബ്രേക്കറുടെ വർക്കിംഗ് ടേവ്, നിലവിലുള്ള താപത്തെയും വൈദ്യുതകാന്തിക ഇഫക്സാറ്റിറ്റിക് ഫലങ്ങളെയും അടിസ്ഥാനമാക്കിയുള്ളതാണ്. സർക്യൂട്ടിലെ നിലവിലുള്ളത് റേറ്റുചെയ്ത മൂല്യത്തെ കവിയുമ്പോൾ, ബീജതാൽ ചൂടിൽ വളയുകയും മെക്കാനിക്കൽ ലാച്ച് പുറത്തിറക്കുകയും സർക്യൂട്ട് ബ്രേക്കറർ കോൺടാക്റ്റുകൾ തുറക്കുകയും ചെയ്യും. അതേസമയം, വൈദ്യുതകാഗ്നെറ്റ് അമിതമായ കറന്റ് കാരണം സക്ഷൻ സൃഷ്ടിക്കും, സ്ട്രൈക്കർ പ്രവർത്തിപ്പിക്കാനും സർക്യൂട്ട് മുറിക്കാനും കാരണമാകുന്നു.

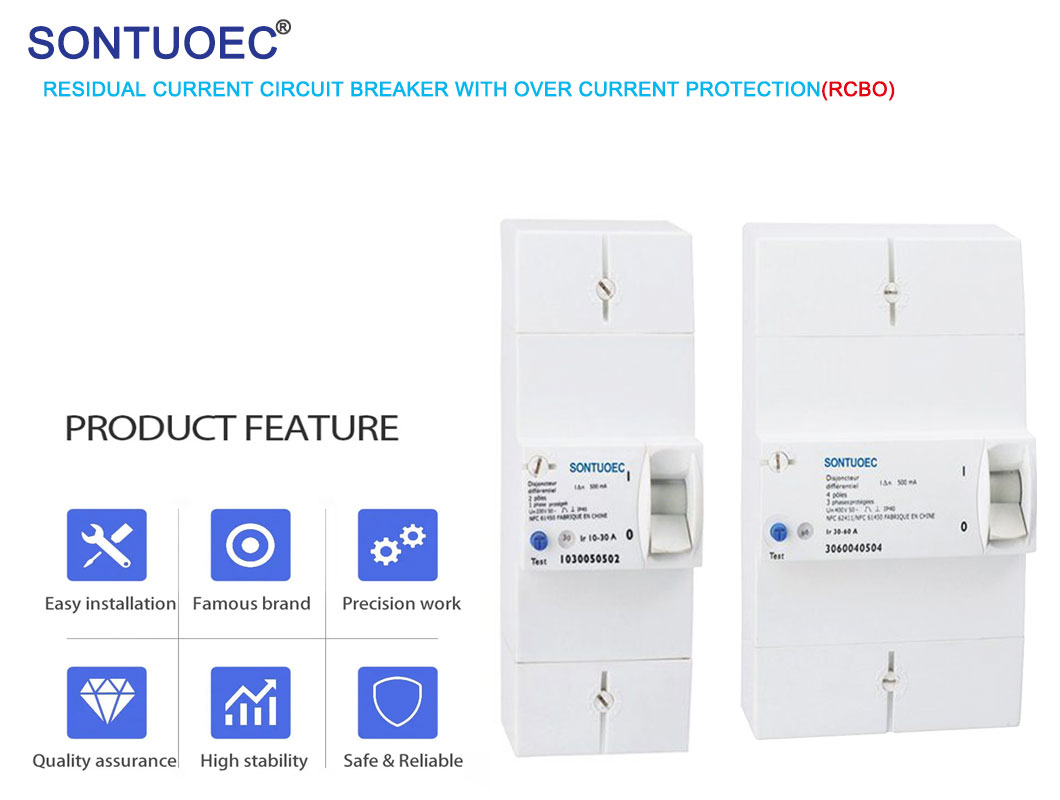

നേട്ടങ്ങൾ: ചെറിയ വലുപ്പം, ഭാരം കുറഞ്ഞ, എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ, നീണ്ട സേവന ജീവിതം, ഉയർന്ന വിശ്വാസ്യത എന്നിവയുടെ ഗുണങ്ങൾ മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിൽ ഉണ്ട്. അതേസമയം, ഓവർലോഡ് പരിരക്ഷണം, ഹ്രസ്വ സർക്യൂട്ട് പരിരക്ഷണം, ചോർച്ച സംരക്ഷണം മുതലായവയും ഇതിൽ പലതരം പരിരക്ഷണ പ്രവർത്തനങ്ങളും ഉണ്ട്.
അപ്ലിക്കേഷനുകൾ: മൈനോയർ സർക്യൂട്ട് ബ്രേക്കറുകൾ താമസിക്കുന്നത് റെസിഡൻഷ്യൽ, വാണിജ്യ, വ്യാവസായിക മേഖലകളിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു. റെസിഡൻഷ്യൽ ഏരിയയിൽ, ഹോം സർക്യൂട്ടുകളുടെ സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് വിതരണ ബോക്സിൽ ഒരു പരിരക്ഷണ ഘടകമായിട്ടാണ് ഇത് ഉപയോഗിക്കുന്നത്; വാണിജ്യ, വ്യാവസായിക മേഖലകളിൽ, ഉപകരണങ്ങളുടെ കേടുപാടുകളും സർക്യൂട്ട് പരാജയം മൂലമുണ്ടാകുന്ന തീയും തടയാൻ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ പരിരക്ഷണ ഘടകമായി ഉപയോഗിക്കുന്നു.
