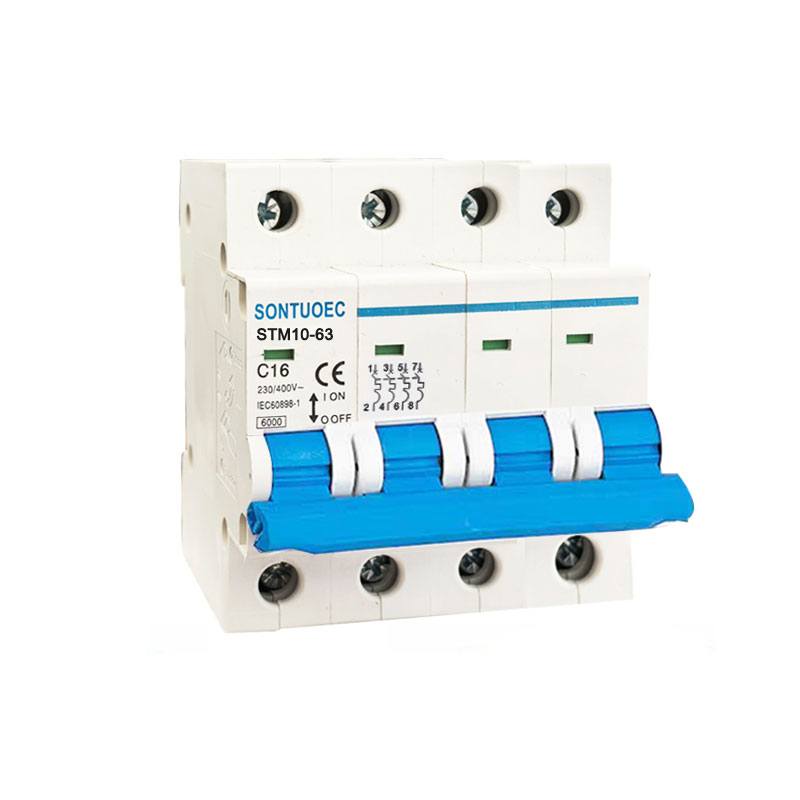

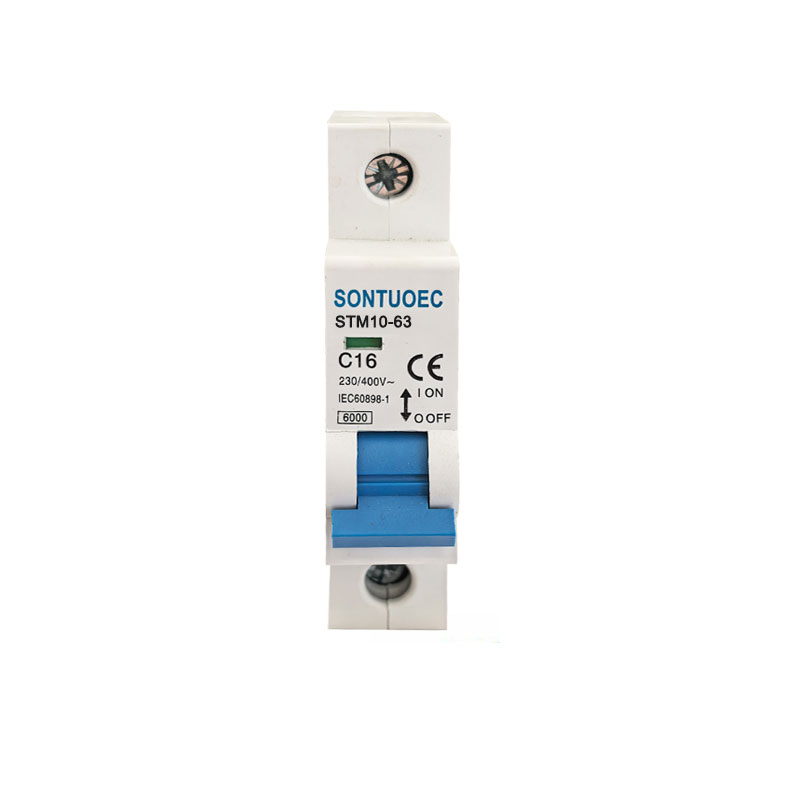

ഫാക്ടറി ഡയറക്ട് സെയിൽ MCB Stm10-63 സീരീസ് 6ka മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ

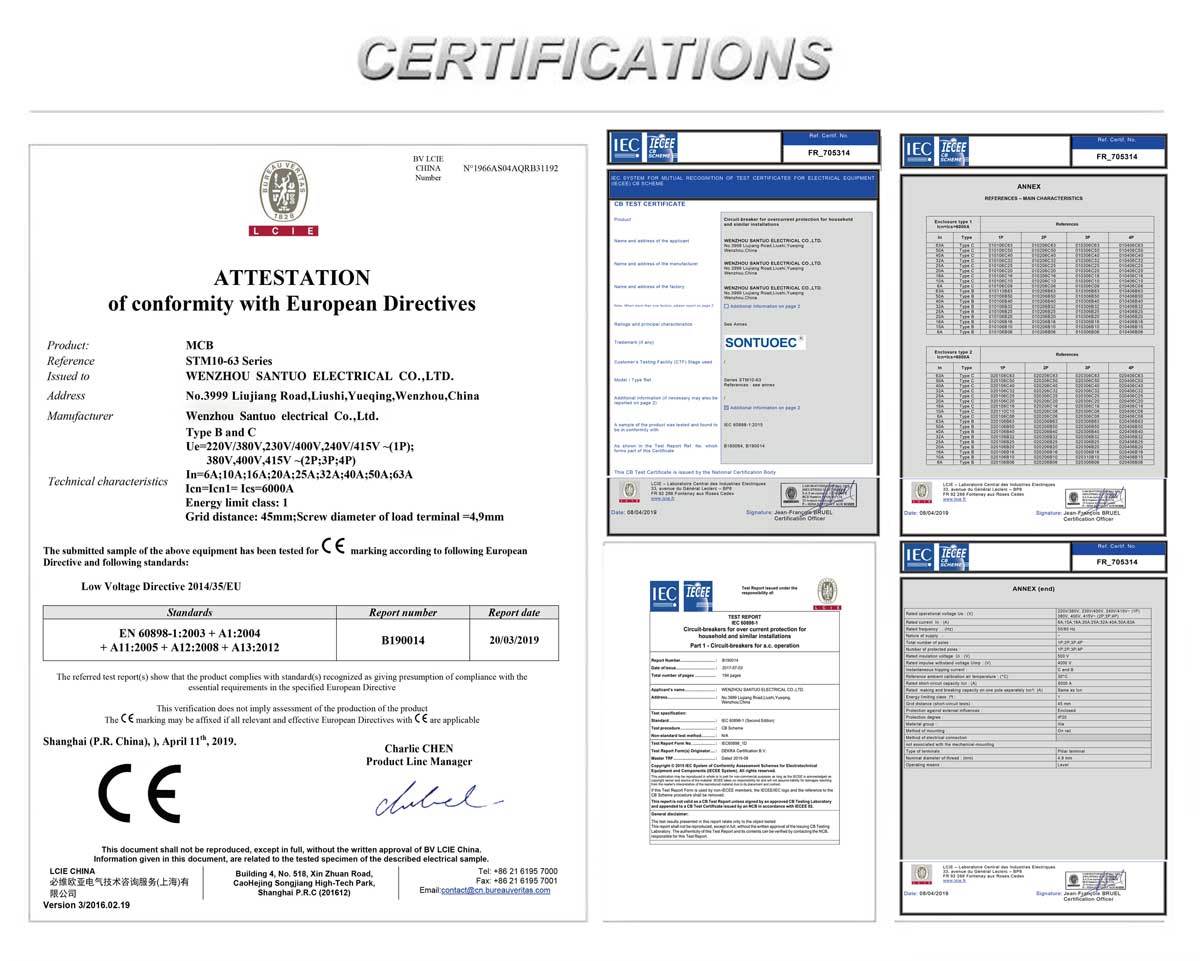

SONTUOEC വിവിധ ചെറുകിട ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ ഉത്പാദനത്തിൽ വൈദഗ്ദ്ധ്യം നേടിയ ചൈനീസ് വിതരണക്കാരിൽ/നിർമ്മാതാക്കളിൽ ഒരാളാണ് STM10-63 സീരീസ് ഹൈ ബ്രേക്കിംഗ് മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിന് ഘടനയുടെ നൂതനമായ സവിശേഷതകൾ ഉണ്ട്, പ്രകടനം വിശ്വസനീയം, ബ്രേക്കിംഗ് കപ്പാസിറ്റി ഉയർന്ന, രൂപഭംഗി, അതിൻ്റെ ഷെല്ലും ഭാഗങ്ങളും ആഘാത പ്രതിരോധം, ശക്തമായ ഫ്ലേം-റെറ്റാർഡ് മെറ്റീരിയൽ കൊണ്ട് നിർമ്മിച്ചതാണ്. ഇത് 50 അല്ലെങ്കിൽ 60 ഫ്രീക്വൻസി, Ue 400V ഉം അതിൽ താഴെയുള്ളതും, Ui 63A ഉം അതിനു താഴെയുള്ളതുമായ പവർ സിസ്റ്റത്തിന് അനുയോജ്യമാണ്. ഇത് IEC60898.1, GB10963.1 എന്നീ മാനദണ്ഡങ്ങളുമായി പൊരുത്തപ്പെടുന്നു.

മോഡൽ:STM10-63

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

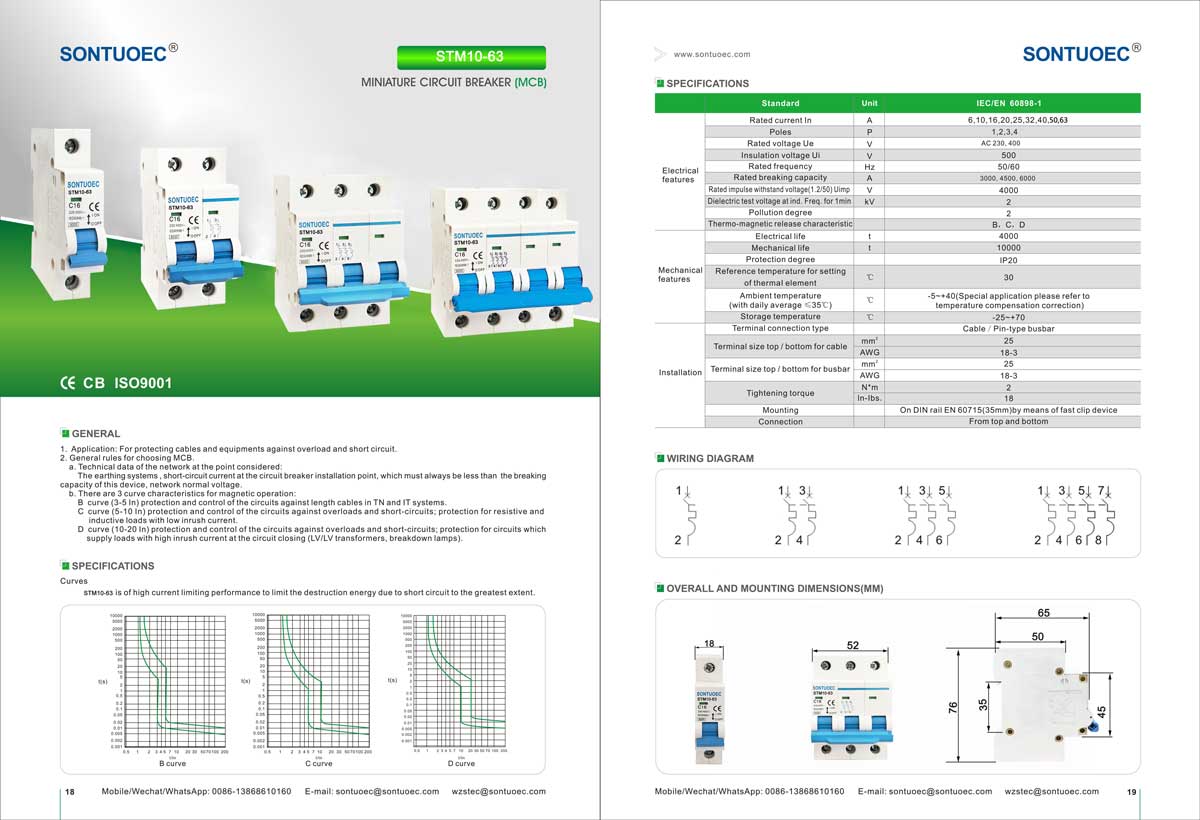

സ്പെസിഫിക്കേഷനുകൾ:

	സ്റ്റാൻഡേർഡ്		IEC/EN 60898-1
ഇലക്ട്രിക്കൽ	റേറ്റുചെയ്ത നിലവിലെ ഇൻ	A	1,2,4,6,10,16,20,25,32,40,50,63A

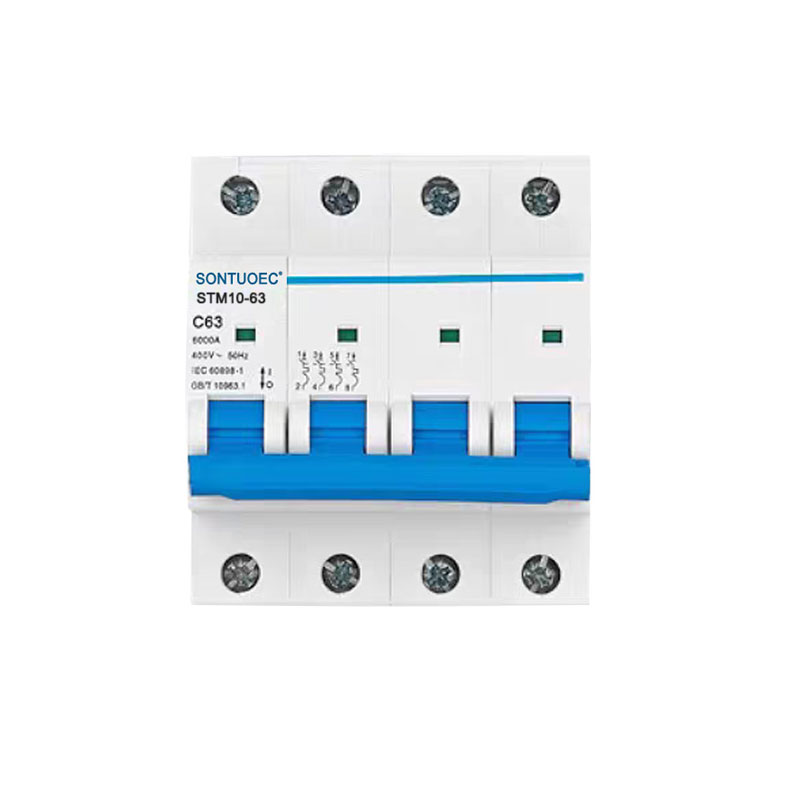

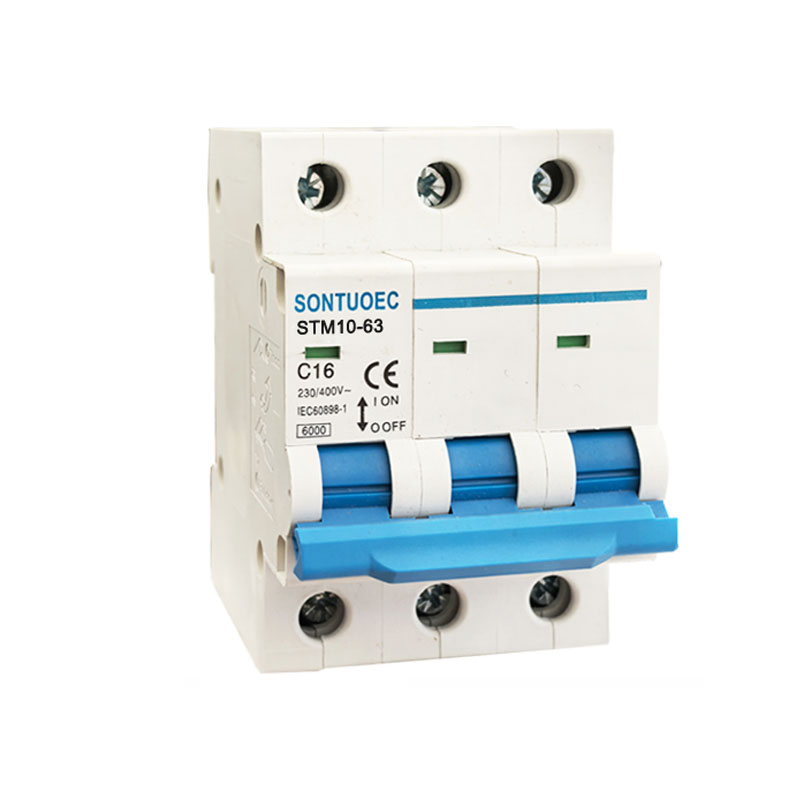

ഫീച്ചറുകൾ	ധ്രുവങ്ങൾ	P	1,2,3,4
	റേറ്റുചെയ്ത വോൾട്ടേജ് Ue	V	എസി 230, 400
	ഇൻസുലേഷൻ വോൾട്ടേജ് Ui	V	500
	റേറ്റുചെയ്ത ആവൃത്തി	Hz	50/60
	റേറ്റുചെയ്ത ബ്രേക്കിംഗ് കപ്പാസിറ്റി	A	3000, 4500, 6000
	റേറ്റുചെയ്ത ഇംപൾസ് പ്രതിരോധശേഷി വോൾട്ടേജ്(1.2/50)Uimp	V	4000
	1 മിനിറ്റിന് ind.Freq.-ൽ ഡയലക്‌ട്രിക് ടെസ്റ്റ് വോൾട്ടേജ്	കെ.വി	2
	മലിനീകരണ ബിരുദം		2
	തെർമോ മാഗ്നറ്റിക് റിലീസ് സ്വഭാവം		ബി, സി, ഡി
മെക്കാനിക്കൽ	വൈദ്യുത ജീവിതം	t	4000
ഫീച്ചറുകൾ	മെക്കാനിക്കൽ ജീവിതം	t	10000
	സംരക്ഷണ ബിരുദം		IP20
	ക്രമീകരണത്തിനുള്ള റഫറൻസ് താപനില	ºC	30
	താപ മൂലകത്തിൻ്റെ	ºC	30
	ആംബിയൻ്റ് താപനില	ºC	-5~+40(പ്രത്യേക ആപ്ലിക്കേഷൻ ദയവായി റഫർ ചെയ്യുക
	(പ്രതിദിന ശരാശരി ≤35ºC കൂടെ)	ºC	താപനില നഷ്ടപരിഹാരം തിരുത്തൽ)
	സംഭരണ താപനില	ºC	-25~+70
ഇൻസ്റ്റലേഷൻ	ടെർമിനൽ കണക്ഷൻ തരം		കേബിൾ/പിൻ-ടൈപ്പ് ബസ്ബാർ
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	മി.മീ2	25
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	AWG	മാർച്ച് 18
	ബസ്ബാറിനുള്ള തെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	മി.മീ2	25
	ബസ്ബാറിനുള്ള തെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	AWG	മാർച്ച് 18
	മുറുകുന്ന ടോർക്ക്	N*m	2
	മുറുകുന്ന ടോർക്ക്	ഇൻ-പൗണ്ട്	18
	മൗണ്ടിംഗ്		DIN റെയിൽ EN 60715(35mm) ഫാസ്റ്റ് ക്ലിപ്പ് ഉപകരണം വഴി
	കണക്ഷൻ		മുകളിൽ നിന്നും താഴെ നിന്നും

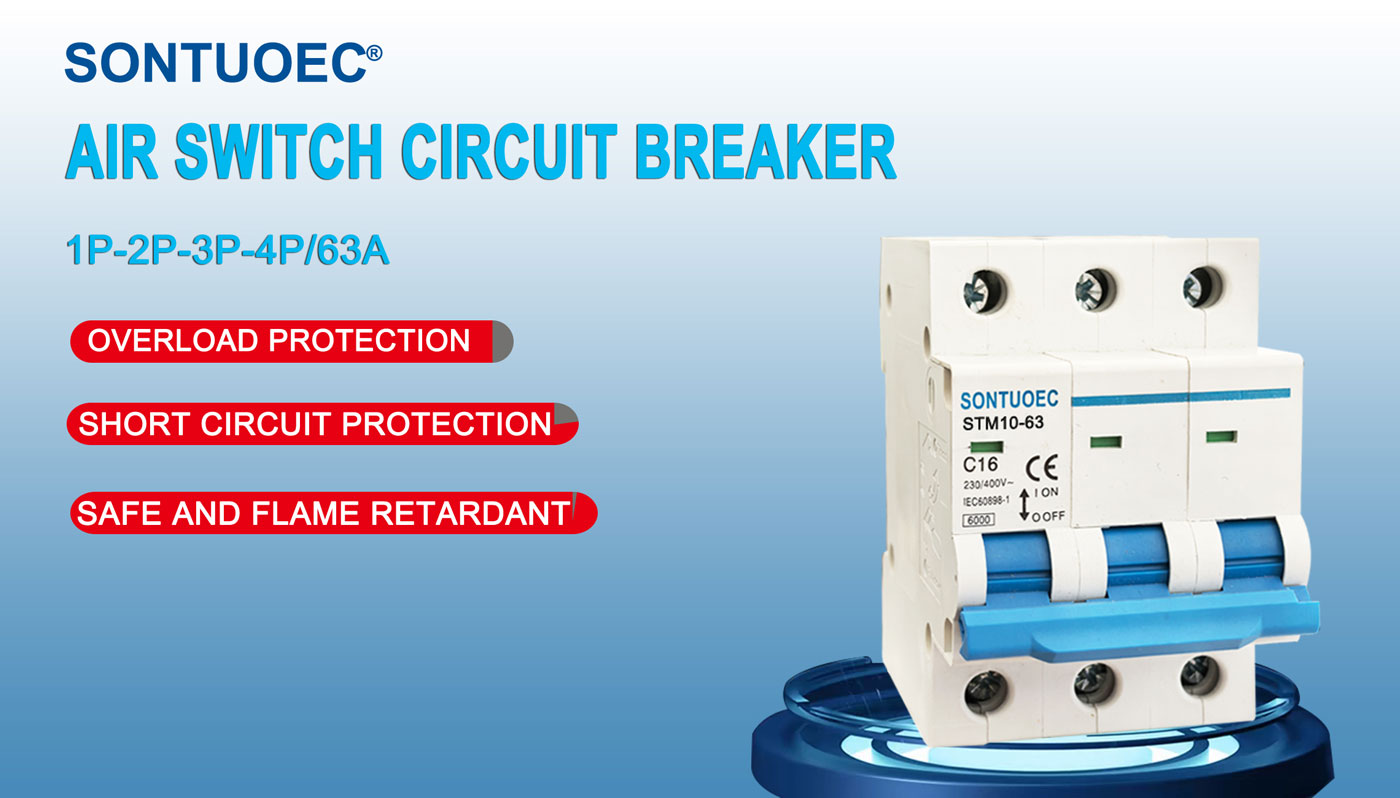

STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിൻ്റെ പ്രധാന പ്രവർത്തനങ്ങൾ

1.ഓവർലോഡ് സംരക്ഷണം: സർക്യൂട്ടിലെ കറൻ്റ് MCB യുടെ റേറ്റുചെയ്ത മൂല്യത്തേക്കാൾ കൂടുതലാകുമ്പോൾ, STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ, സർക്യൂട്ടും ഉപകരണങ്ങളും അമിതമായി ചൂടാകുന്നത് തടയാൻ ഒരു നിശ്ചിത സമയത്തിനുള്ളിൽ സ്വയം സർക്യൂട്ട് കട്ട് ചെയ്യും.

2.ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം: സർക്യൂട്ടിൽ ഒരു ഷോർട്ട് സർക്യൂട്ട് സംഭവിക്കുമ്പോൾ, ഷോർട്ട് സർക്യൂട്ട് കറൻ്റ് സർക്യൂട്ടിനും ഉപകരണങ്ങൾക്കും കേടുവരുത്തുന്നത് തടയാൻ STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ ഉടൻ തന്നെ സർക്യൂട്ട് കട്ട് ചെയ്യും.

3.ലീക്കേജ് പ്രൊട്ടക്ഷൻ (ചില MCB-കൾക്ക് ഈ ഫംഗ്‌ഷൻ ഉണ്ട്): ലീക്കേജ് പ്രൊട്ടക്ഷൻ ഉള്ള MCB-കൾക്ക്, സർക്യൂട്ടിൽ ചോർച്ച ഉണ്ടാകുമ്പോൾ, വ്യക്തിഗത സുരക്ഷ സംരക്ഷിക്കുന്നതിനായി STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ പെട്ടെന്ന് സർക്യൂട്ട് കട്ട് ചെയ്യും.

എംസിബികളുടെ പ്രവർത്തന തത്വം

MCB-കളിൽ സാധാരണയായി ഒരു തെർമൽ മാഗ്നറ്റിക് അല്ലെങ്കിൽ ഇലക്ട്രോണിക് ട്രിപ്പ് ഡിറ്റക്ടർ അടങ്ങിയിട്ടുണ്ട്, ഇത് സർക്യൂട്ടിലെ കറൻ്റിലുള്ള മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിന് ഉപയോഗിക്കുന്നു. കറൻ്റ് അസാധാരണമാകുമ്പോൾ, സ്‌ട്രൈക്കർ MCB-യുടെ ട്രിപ്പിംഗ് മെക്കാനിസം പ്രവർത്തനക്ഷമമാക്കുന്നു, ഇത് STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ പെട്ടെന്ന് സർക്യൂട്ട് ഛേദിക്കുന്നതിന് കാരണമാകുന്നു.

1. തെർമൽ മാഗ്നറ്റിക് സ്‌ട്രൈക്കർ: ട്രിപ്പിംഗ് ട്രിഗർ ചെയ്യുന്നതിന് കണ്ടക്ടറിലൂടെ കറൻ്റ് കടന്നുപോകുമ്പോൾ ഉണ്ടാകുന്ന താപം ഇത് ഉപയോഗിക്കുന്നു. കറൻ്റ് വളരെ വലുതായിരിക്കുമ്പോൾ, കണ്ടക്ടർ ചൂടാകുകയും, തെർമൽ മാഗ്നറ്റിക് സ്‌ട്രൈക്കറിനുള്ളിലെ ബൈമെറ്റൽ വളയുകയും അങ്ങനെ ട്രിപ്പിംഗ് മെക്കാനിസം പ്രവർത്തനക്ഷമമാക്കുകയും ചെയ്യുന്നു.

2.ഇലക്‌ട്രോണിക് സ്‌ട്രൈക്കർ: നിലവിലെ മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിനും ട്രിപ്പിംഗ് മെക്കാനിസത്തിൻ്റെ പ്രവർത്തനം നിയന്ത്രിക്കുന്നതിനും ഇത് ഇലക്ട്രോണിക് ഘടകങ്ങൾ ഉപയോഗിക്കുന്നു. ഒരു അസാധാരണ വൈദ്യുതധാര കണ്ടെത്തുമ്പോൾ, ഇലക്ട്രോണിക് സ്‌ട്രൈക്കർ സർക്യൂട്ട് മുറിക്കുന്നതിന് ട്രിപ്പിംഗ് മെക്കാനിസത്തിലേക്ക് ഒരു സിഗ്നൽ അയയ്ക്കുന്നു.

എംസിബിയുടെ അപേക്ഷാ സാഹചര്യങ്ങൾ

അസാധാരണമായ വൈദ്യുത പ്രവാഹങ്ങൾ മൂലമുണ്ടാകുന്ന കേടുപാടുകളിൽ നിന്ന് സർക്യൂട്ടുകളും ഉപകരണങ്ങളും സംരക്ഷിക്കുന്നതിന് റെസിഡൻഷ്യൽ, വാണിജ്യ, വ്യാവസായിക മേഖലകളിലെ ഇലക്ട്രിക്കൽ സംവിധാനങ്ങളിൽ എംസിബികൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു. അവ സാധാരണയായി വിതരണ ബോക്സുകൾ, സ്വിച്ച്ബോർഡുകൾ അല്ലെങ്കിൽ കൺട്രോൾ കാബിനറ്റുകൾ എന്നിവയിൽ ഇൻസ്റ്റാൾ ചെയ്യപ്പെടുന്നു, കൂടാതെ ഒരു സർക്യൂട്ടിൻ്റെ പ്രധാന സ്വിച്ച് അല്ലെങ്കിൽ ബ്രാഞ്ച് സ്വിച്ച് ആയി ഉപയോഗിക്കുന്നു.

എംസിബികളുടെ തിരഞ്ഞെടുപ്പും ഇൻസ്റ്റാളേഷനും

1.തിരഞ്ഞെടുപ്പ്: MCB-കൾ തിരഞ്ഞെടുക്കുമ്പോൾ, സർക്യൂട്ടിൻ്റെ റേറ്റുചെയ്ത കറൻ്റ്, വോൾട്ടേജ് ലെവൽ, സംരക്ഷണ സവിശേഷതകൾ, ചോർച്ച സംരക്ഷണം ആവശ്യമാണോ തുടങ്ങിയ ഘടകങ്ങൾ നിങ്ങൾ പരിഗണിക്കേണ്ടതുണ്ട്. തിരഞ്ഞെടുത്ത STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ പ്രാദേശിക ഇലക്ട്രിക്കൽ സുരക്ഷാ മാനദണ്ഡങ്ങളും ചട്ടങ്ങളും പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കേണ്ടതും പ്രധാനമാണ്.

2.ഇൻസ്റ്റലേഷൻ: STM10-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ, നശിപ്പിക്കുന്ന വാതകങ്ങളില്ലാത്ത വരണ്ടതും വായുസഞ്ചാരമുള്ളതുമായ അന്തരീക്ഷത്തിൽ ഇൻസ്റ്റാൾ ചെയ്യുകയും അത് കൃത്യമായും സുരക്ഷിതമായും വയർ ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുകയും വേണം. ഇൻസ്റ്റാളേഷൻ സമയത്ത്, പ്രസക്തമായ ഇലക്ട്രിക്കൽ സുരക്ഷാ ചട്ടങ്ങളും പ്രവർത്തന നടപടിക്രമങ്ങളും നിരീക്ഷിക്കണം.

പതിവുചോദ്യങ്ങൾ

Q1. ഗുണനിലവാര നിയന്ത്രണം സംബന്ധിച്ച് നിങ്ങളുടെ ഫാക്ടറി എങ്ങനെയാണ് പ്രവർത്തിക്കുന്നത്?

എ. എല്ലാ ഉൽപ്പന്നങ്ങളും ഷിപ്പ്‌മെൻ്റിന് മുമ്പ് 100% പരിശോധിക്കും.

Q2. നിങ്ങൾ ഒരു നിർമ്മാതാവോ വ്യാപാര കമ്പനിയോ ആണോ?

എ. ഞങ്ങൾ 20 വർഷത്തിലധികം അനുഭവപരിചയമുള്ള ഒരു നിർമ്മാതാവാണ്, ഞങ്ങളുടെ വില ആദ്യം തന്നെ, വളരെ വിലകുറഞ്ഞതും മത്സരപരവുമാണെന്ന് ഞങ്ങൾക്ക് ഉറപ്പുനൽകാൻ കഴിയും.

Q3. ഏത് പേയ്‌മെൻ്റ് നിബന്ധനകൾ ലഭ്യമാണ്?

എ. ഞങ്ങൾ TT, 30% നിക്ഷേപവും 70% ബാലൻസും BL-ൻ്റെ പകർപ്പിന് എതിരായി സ്വീകരിക്കുന്നു.

Q4. ഡെലിവറി സമയം എങ്ങനെയുണ്ട്?

എ. സാധാരണയായി ഉൽപ്പാദനത്തിന് ഏകദേശം 25 ദിവസമെടുക്കും.

Q5. പാക്കേജിൻ്റെ നിലവാരം പറയാമോ?

എ. സാധാരണയായി കാർട്ടണുകളാണ്, എന്നാൽ നിങ്ങളുടെ ആവശ്യമനുസരിച്ച് ഞങ്ങൾക്കത് പായ്ക്ക് ചെയ്യാം.

Q6. അതിൽ എൻ്റെ ലോഗോ ഇടാമോ?

എ. നിങ്ങൾക്ക് നല്ല അളവ് ഉണ്ടെങ്കിൽ, OEM ചെയ്യാൻ ഒരു പ്രശ്നവുമില്ല.

Q7. നിങ്ങൾ സാമ്പിളുകൾ നൽകുന്നുണ്ടോ? ഇത് സൗജന്യമോ അധികമോ?നിങ്ങൾ സാമ്പിളുകൾ നൽകുന്നുണ്ടോ? ഇത് സൗജന്യമാണോ അതോ അധികമാണോ?

എ. അതെ, ഞങ്ങൾക്ക് സൗജന്യ നിരക്കിൽ സാമ്പിളുകൾ നൽകാം, എന്നാൽ എക്സ്പ്രസ് ചാർജ് വാങ്ങുന്നവർ നൽകേണ്ടതുണ്ട്.

Q8. നിങ്ങളുടെ പേയ്‌മെൻ്റ് നിബന്ധനകൾ എന്തൊക്കെയാണ്?

എ. ഞങ്ങൾ TT, 30% നിക്ഷേപവും 70% ബാലൻസും BL-ൻ്റെ പകർപ്പിന് എതിരായി സ്വീകരിക്കുന്നു.
