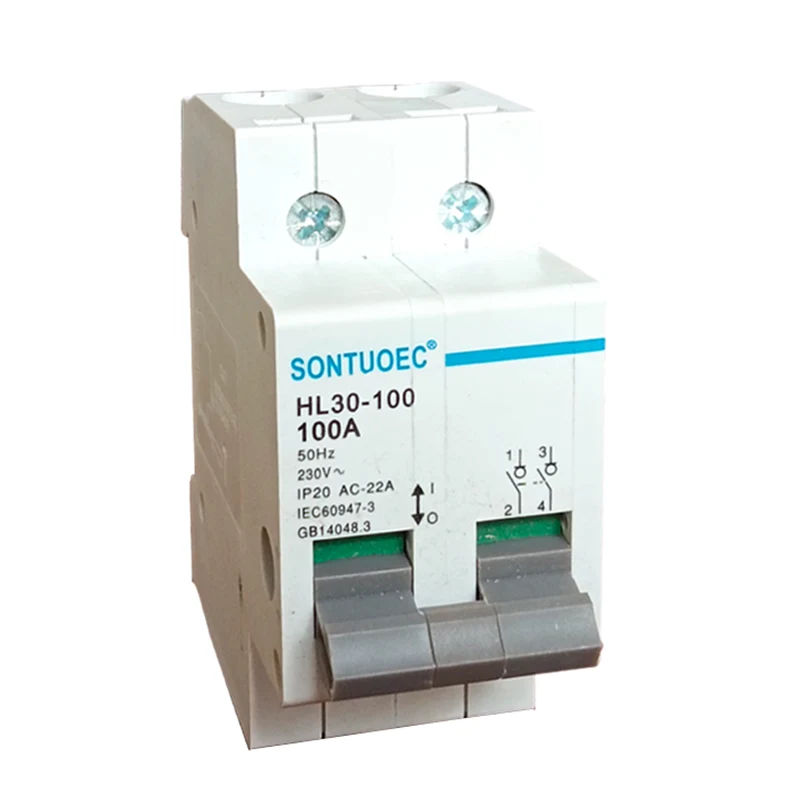

HL30-100 ഐസോലേറ്റർ സ്വിച്ച്

ചൈനയിലെ മത്സര ഗുണവും വിലയും ഉള്ള എച്ച്എൽ 30-100 ഐസോലേറ്റർ സ്വിച്ചിന്റെ വിതരണക്കാരനാണ് സോന്യൂക്.

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

ഉൽപ്പന്ന നാമം	HL-30 സീരീസ് ഐസോലേറ്റർ സ്വിച്ച്
കഴുക്കോല്	1 പി 2 പി 3 പി 4 പി
റേറ്റുചെയ്തത് ഒഴുകിക്കൊണ്ടിരിക്കുന്ന	16,25 എ, 40 എ, 63 എ, 80 എ, 100 എ, 125 എ
റേറ്റുചെയ്തത് വോൾട്ടേജ്	1 പി: AC230V 2p, 3P.4P: AC400V
ഇൻസുലേഷൻ വോൾട്ടേജ് യുയി	690 വി
റേറ്റുചെയ്തത് പ്രേരണ വോൾട്ടേജ് (1.2 / 50) യുഐപി	6 കെ.വി.
ചുരുക്കിയത് ഹ്രസ്വമാണ് സർക്കിട്ട് നിലവിലെ ഐസിഡബ്ല്യു	12LE / 1
ചുരുക്കിയത് ഹ്രസ്വമാണ് സർക്യൂട്ട് ശേഷിയുള്ള ശേഷി ഐസിഎം	20 ഓൺ / 0.1
റേറ്റുചെയ്ത നിർമ്മാണം ഒപ്പം ശേഷിയും	3i, 1.05ue, cosφ = 0.8
വിഭാഗം ഉപയോഗിക്കുക	AC-21B, AC-22A
വൈദ്യുത ജീവന്	1500
യന്തസംബന്ധമായ ജീവന്	8500
അശുദ്ധമാക്കല് ചൂട്	3
ശേഖരണം താപനില	-35ºc ~ + 70ºc
പതിഷ്ഠാപനം ഉയരം	<2000 മി
പരമാവധി വയറിംഗ് ശേഷി (nm²)	16 (20a ~ 63 എ) 50 (80 എ ~ 125 എ)
പരമാവധി ടോർക്ക് പരിമിതപ്പെടുത്തുക	2.0 (20a ~ 63 എ) 3.5 (80 എ ~ 125 എ)

പ്രവർത്തനത്തിന്റെ തത്വം

HL30-100 ഐസോലേറ്റർ സ്വിച്ചിന്റെ പ്രവർത്തന തത്വം താരതമ്യേന ലളിതമാണ്. സ്വിച്ച് പ്രവർത്തിക്കുമ്പോൾ തുറക്കാനോ അടയ്ക്കാനോ കഴിയുന്ന ഒന്നോ അതിലധികമോ കോൺടാക്റ്റുകൾ ഇതിൽ അടങ്ങിയിരിക്കുന്നു. കോൺടാക്റ്റുകൾ അടയ്ക്കുമ്പോൾ, ബാറ്ററി പായ്ക്കിലെ സെല്ലുകൾ കണക്റ്റുചെയ്തു, നിലവിലെ കടന്നുപോകാൻ അനുവദിക്കുന്നു. കോൺടാക്റ്റുകൾ തുറക്കുമ്പോൾ, സെല്ലുകൾ തമ്മിലുള്ള ബന്ധം തകർന്നിരിക്കുന്നതും നിലവിലുള്ളത് ഒഴുകാനും കഴിയില്ല.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

1 പി, 2 പി, 3 പി, 4 പി മൈക്രോ സ്വിച്ച് ഡിസ്കോർനെറ്റ് (എംഎസ്ഡി). HL30-100 ഐസോലേറ്റർ സ്വിച്ച് തുറക്കുമ്പോൾ, സ്റ്റേഷൻ ആവശ്യകത അനുസരിച്ച് കോൺടാക്റ്റുകളും വ്യക്തമായ വിച്ഛേദ് അടയാളവും തമ്മിൽ ഇൻസുലേഷൻ ദൂരം ഉണ്ട്. ഇത് പ്രധാന സ്വിച്ചിലായി ഉപയോഗിക്കാം അല്ലെങ്കിൽ സർക്യൂട്ട് തുറക്കാനോ അടയ്ക്കാനോ കഴിയും.
