വീടിൽ എസി ബന്ധം

ടൈപ്പ് ചെയ്യുക					9 മിമിലെ വീതി മൊഡ്യൂളുകൾ

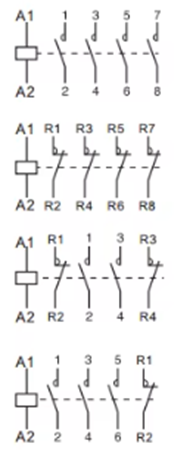

1 പി	റേറ്റിംഗ് (ln) Ac-7a	റേറ്റിംഗ് (ln) Ac-7a	ഭരണം വോൾട്ടേജ് (VALD) (50hZ)	സന്വര്ക്കം
	16 എ	6]	24	1 നോ	2
	20 എ	7 എ	110	1C
	25 എ	9 എ	230
2p
	16 എ	6]	24	2 നോ	2
	20 എ	7 എ	110	1no + 1nc
	25 എ	9 എ	230	2nc
	32 എ	12 എ	24	2 നോ	4
	40 എ	18 എ	110	1no + 1nc
	63 എ	25 എ	230	2nc
	100 എ	_	24		6
			110	2 നോ
			230
3 പി
	16 എ	6]	24	3 നോ	4
	20 എ	7 എ	110	3nc
	25 എ	9 എ	230
	32 എ	12 എ	24	3 നോ	6
	40 എ	18 എ	110	3nc
	63 എ	25 എ	230
4 പി
	16 എ	6]	24	4 നോ	4
	20 എ	7 എ	110	4nc
	25 എ	9 എ	230	2NO + 2nc 3NO + 1nc
	32 എ	12 എ	24	4 നോ	6
	40 എ	18 എ	110	4nc
	63 എ	25 എ	230	2NO + 2nc 3NO + 1nc
	100 എ	_	24	4 നോ	12
			110
			230

പ്രധാന ഘടന

വീട്ടുജോലിക്കാരി സാധാരണയായി ഇനിപ്പറയുന്ന ഭാഗങ്ങളുണ്ട്:

ബന്ധപ്പെടേണ്ട സംവിധാനം: പ്രധാന കോൺടാക്റ്റുകളും സഹായ കോൺടാക്റ്റുകളും ഉൾപ്പെടെ. പ്രധാന സമ്പർക്കം ഓണാക്കാനും പ്രധാന സർക്യൂട്ട് തകർക്കാനും ഉപയോഗിക്കുന്നു, ഇത് സാധാരണയായി ഒരു വലിയ റേറ്റഡ് കറന്റ് ഉണ്ട്; ഒരു ചെറിയ റേറ്റുചെയ്ത കറന്റായ നിയന്ത്രണ സർക്യൂട്ട് ഓണാക്കാൻ സഹായ കോൺടാക്റ്റ് ഉപയോഗിക്കുന്നു.

ഇലക്ട്രോമാഗ്നെറ്റിക് സംവിധാനം: അതിൽ ഇരുമ്പ് കോർ, അർമേച്ചർ, കോയിൽ എന്നിവ അടങ്ങിയിരിക്കുന്നു. കോയിൽ ശക്തനാകുമ്പോൾ, കാമ്പ് ഒരു കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുന്നു, അത് അർമേച്ചർ ആകർഷിക്കുകയും കോൺടാക്റ്റുകൾ അടയ്ക്കുകയും ചെയ്യുന്നു; കോയിൽ ഡി-എ-ർജ്ജസ്വലമാകുമ്പോൾ, കാന്തികക്ഷേത്രം അപ്രത്യക്ഷമാകുന്നു, അർമേച്ചർ പുറത്തുവിടുകയും കോൺടാക്റ്റുകൾ തകർക്കുകയും ചെയ്യുന്നു.

ആർക്ക് കെടുത്തിക്കളയുന്ന ഉപകരണം: കോൺടാക്റ്റുകൾ വിച്ഛേദിക്കുമ്പോൾ ആർക്ക് കെടുത്താൻ ഉപയോഗിക്കുന്നു, കോൺടാക്റ്റുകൾക്ക് കേടുപാടുകൾ വരുത്തുന്നത് തടയുന്നു.

ഷെൽ, ആക്സസറികൾ: ബാഹ്യ പരിതസ്ഥിതിയുടെ സ്വാധീനത്തിൽ നിന്ന് ആന്തരിക ഘടകങ്ങളെ സംരക്ഷിക്കാൻ ഷെൽ ഉപയോഗിക്കുന്നു; ഇൻസ്റ്റാളേഷനും ബന്ധവും തിരിച്ചറിയാൻ ഉപയോഗിക്കുന്ന മ ing ണ്ടിംഗ് ബ്രാക്കറ്റുകൾ, ടെർമിനലുകൾ മുതലായവ എന്നിവ ആക്സസറികളിൽ ഉൾപ്പെടുന്നു.

പ്രവർത്തനത്തിന്റെ തത്വം

വൈദ്യുതകാന്തിക പരിപാലനത്തിന്റെ തത്വത്തെ അടിസ്ഥാനമാക്കിയുള്ളതാണ് ഗാർഹിക എസി ബന്ധുകാരികളുടെ വർക്കിംഗ് തത്ത്വം. കോയിൽ g ർജ്ജംപ്പെടുത്തിയപ്പോൾ, ഇരുമ്പ് കോർ, അർമേച്ചർ ആകർഷിക്കുകയും കോൺടാക്റ്റുകൾ അടയ്ക്കുകയും ചെയ്യുന്ന ഒരു കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുന്നു; കോയിൽ നിർജ്ജീവമാക്കുമ്പോൾ, കാന്തികക്ഷേത്രം അപ്രത്യക്ഷമാകുന്നു, അർമേച്ചർ പുറത്തിറക്കുകയും കോൺടാക്റ്റുകൾ വിച്ഛേദിക്കുകയും ചെയ്യുന്നു. കോയിലിന്റെ എർർജറൈസേഷനും ഡി-എജെർജിയും നിയന്ത്രിക്കുന്നതിലൂടെ, വിദൂര നിയന്ത്രണവും ഗാർഹിക സർക്യൂട്ടുകളുടെ സംരക്ഷണവും സാക്ഷാത്കരിക്കപ്പെടും.

സാങ്കേതിക പാരാമീറ്ററുകൾ

റേറ്റുചെയ്ത വോൾട്ടേജ്, റേറ്റഡ്, റേറ്റഡ് ആവൃത്തി, കണക്റ്റുചെയ്യുന്നതും തകർക്കുന്നതും എന്നിവയും ഉൾപ്പെടുന്നു. ഈ പാരാമീറ്ററുകൾ തിരഞ്ഞെടുക്കുന്നത് ഗാർഹിക സർക്യൂട്ടിന്റെ യഥാർത്ഥ പ്രവർത്തനത്തിന്റെ യഥാർത്ഥ അവസ്ഥ അനുസരിച്ച് നിർണ്ണയിക്കണം.

റേറ്റുചെയ്ത വോൾട്ടേജ്: ബന്ധം സാധാരണഗതിയിൽ പ്രവർത്തിക്കുമ്പോൾ വോൾട്ടേജ് ലെവലിനെ സൂചിപ്പിക്കുന്നു.

റേറ്റുചെയ്ത കറന്റ്: റേറ്റുചെയ്ത വോൾട്ടേജിന് കീഴിൽ തിരക്ക് വളരെക്കാലം നേരിട്ട പരമാവധി നിലവിലുള്ളതിനെ സൂചിപ്പിക്കുന്നു.

റേറ്റുചെയ്ത ആവൃത്തി: ബന്ധം സാധാരണഗതിയിൽ പ്രവർത്തിക്കുമ്പോൾ വൈദ്യുതി വിതരണത്തിന്റെ ആവൃത്തി.

കപ്പാസിറ്റി കണക്റ്റുചെയ്യുന്നു, ഒപ്പം ബന്ധപ്പെടുന്നതും നിർദ്ദിഷ്ട സാഹചര്യങ്ങളിൽ വിശ്വസനീയമായി ബന്ധിപ്പിക്കാനും ഇടവേള ചെയ്യാനും കഴിയുന്ന പരമാവധി കറന്റ്.
