മനുഷ്യ ഇലക്ട്രിക് ഷോക്ക് അല്ലെങ്കിൽ ഉപകരണ ചോർച്ച കാരണം അവശേഷിക്കുന്ന നിലവിലെ അവശേഷിക്കുന്നതും വെട്ടിക്കുറച്ചതുമായ ഒരു സർക്യൂട്ട് ബ്രേക്കറാണ് ഇങ്കന അലാറം ആർസിബി. നനഞ്ഞ അല്ലെങ്കിൽ do ട്ട്ഡോർ പരിതസ്ഥിതികളിലെ ഉപയോഗത്തിനായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളൂ, ഈ സർക്യൂട്ട് ബ്രേക്കർ അല്ലെങ്കിൽ സുരക്ഷാ സംഭവങ്ങൾ അല്ലെങ്കിൽ ജലപരമായ കടന്നുകയറ്റം മൂലമുണ്ടാകുന്ന സുരക്ഷാ സംഭവങ്ങൾ.
സ്റ്റാൻഡേർഡ്: | IEC 61009-1 |
മാതൃക ഇല്ല. | Stfs1-100 |
ആർക്ക്-കെടുത്തിക്കളയുന്ന മാധ്യമം | അന്തരീക്ഷം |
ഘടന | Elcb |
ടൈപ്പ് ചെയ്യുക | സഞ്ചാരം ബ്രേക്കർ |
സാക്ഷപ്പെടുത്തല് | Iso9001-2000, ഈ |
... ഇല് | 16,20,25,25,25,40; 63,80 |
കഴുക്കോല് | 2p: 1P + N + PE; 4 പി: 3 പി + n + pe |
ഗതാഗത പാക്കേജ് | ഉള്ളിലുള്ള ബോക്സ് / കാർട്ടൂൺ |
വ്യാപാരമുദ്ര | ഇസ ou Wzstec, യൂ യു, IMDEC |
എച്ച്എസ് കോഡ് | 8536200000 |
വേഗം | ഉയർന്ന വേഗത സർക്യൂട്ട് ബ്രേക്കർ |
പതിഷ്ഠാപനം | സ്ഥിരമായ |

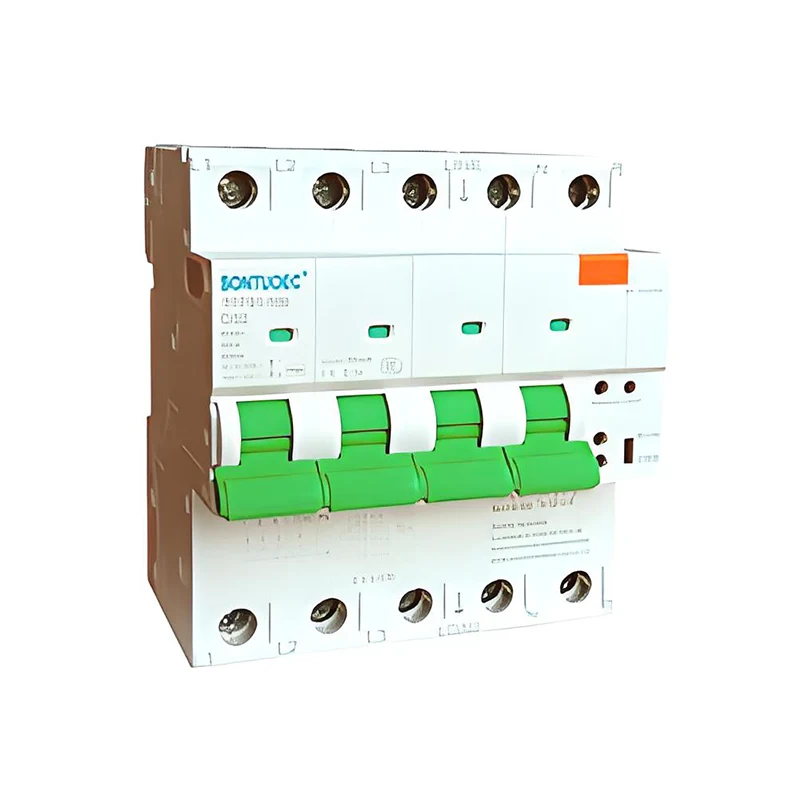

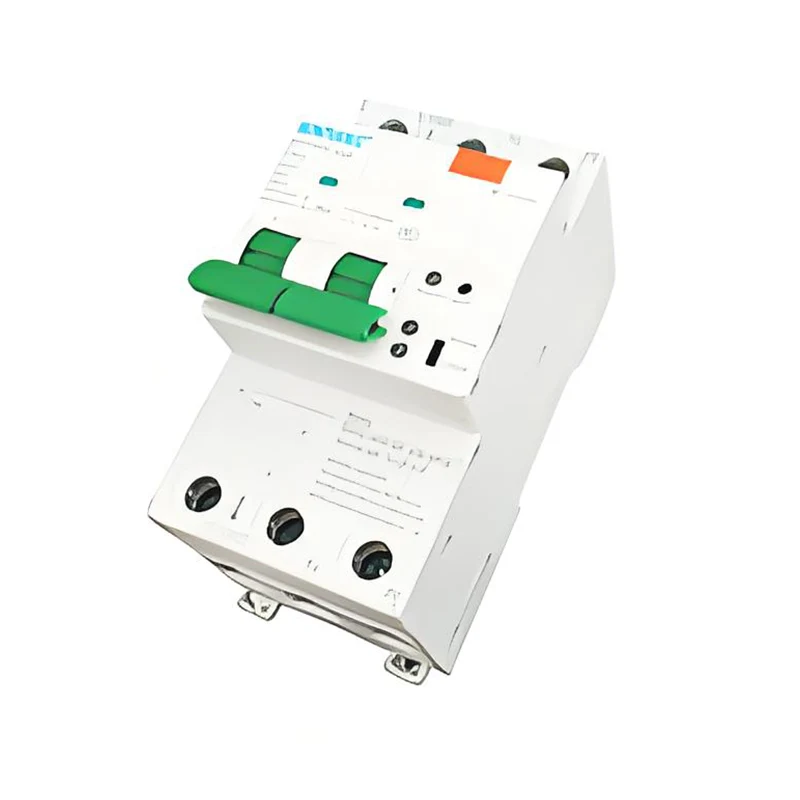

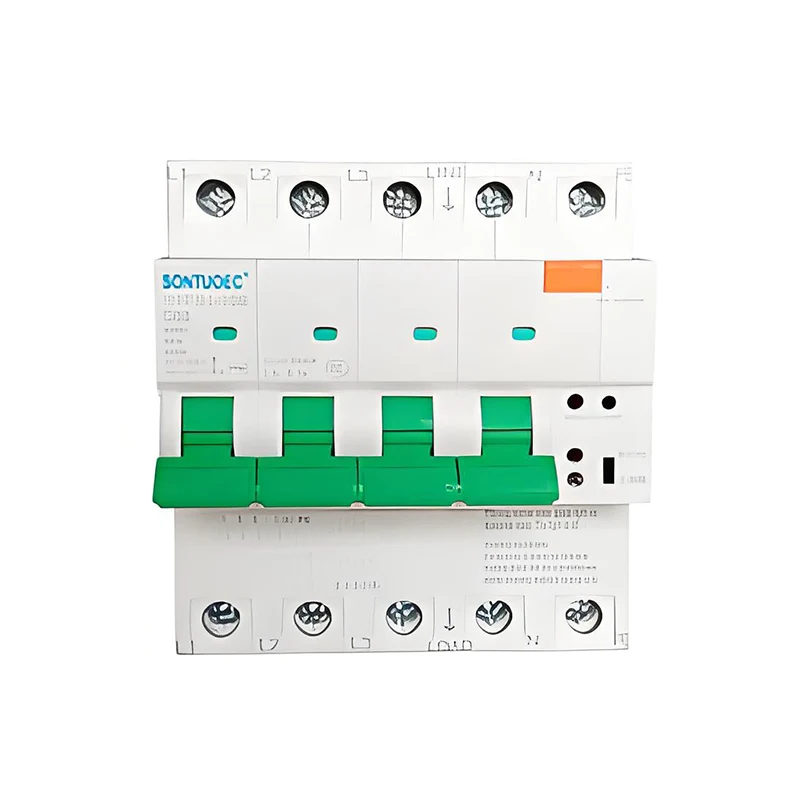

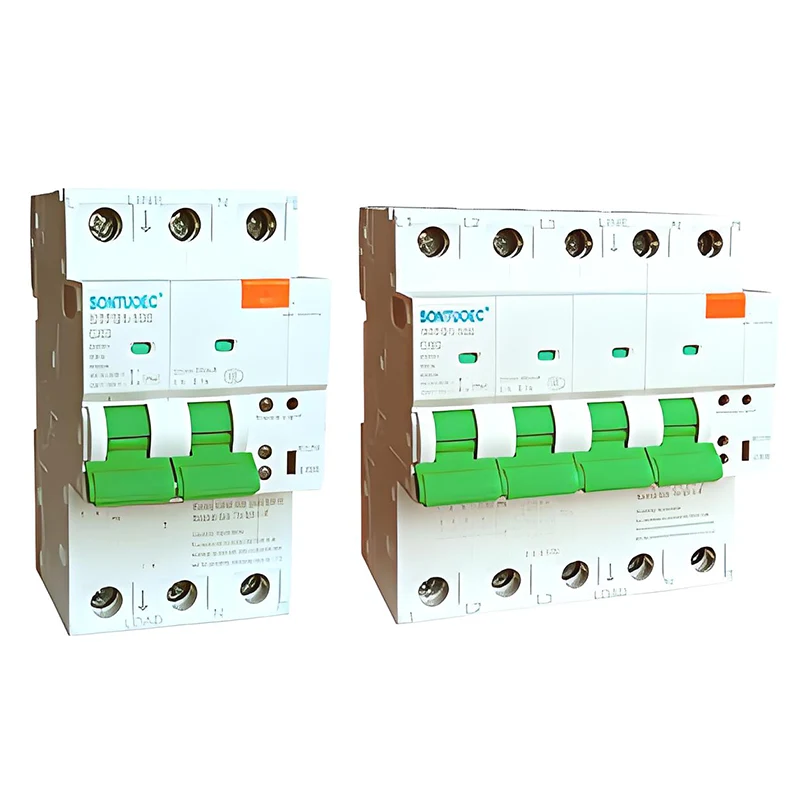

ധ്രുവങ്ങൾ | 2 പി 4 പി |
പവര്ത്തിക്കുക | പരമ്പരാഗത
സർക്യൂട്ട് ബ്രേക്കർ, സർക്യൂട്ട്-ബ്രേക്കർ പരാജയം പരിരക്ഷണം, ഓവർകറന്റ് പരിരക്ഷണം; വാട്ടർ ഇൻഗ്രെസ് അലാറം. |
നിലവാരമായ | IEC61009.1, GB16917.1 |
Ue | 230 / 400V |
റേറ്റുചെയ്ത സംവേദനക്ഷമത | 30,100,300mA |
സവിശേഷത | 100pcs / ctns |
ഉത്ഭവം | വെൻഷ ou ഷെജിയാങ് |
ഉൽപാദന ശേഷി | 2000 പീസുകൾ / ആഴ്ച |
വാട്ടർപ്രൂഫ്: അമൂർത്ത അലാന്താണ് ആർസിബിഒ ഭവന നിർമ്മാണം വാട്ടർപ്രൂഫ് മെറ്റീരിയൽ ഉപയോഗിച്ചാണ് അല്ലെങ്കിൽ നല്ല ഇൻസുലേഷൻ ഉറപ്പാക്കാൻ പ്രത്യേകം ചികിത്സിക്കുന്നു അല്ലെങ്കിൽ നനഞ്ഞ അല്ലെങ്കിൽ do ട്ട്ഡോർ പരിതസ്ഥിതികളിൽ പോലും റേറ്റിംഗ്. സാധാരണ വാട്ടർപ്രൂഫ് റേറ്റിംഗുകൾ സൂചിപ്പിക്കുന്നത് പൊടിയിൽ ഉപകരണം പൂർണ്ണമായും പരിരക്ഷിക്കപ്പെടുന്നുവെന്നും ബാധിക്കാതെ ജലത്തിന്റെ ശക്തമായ സ്പ്രേ നേരിടാൻ കഴിയും.
ശേഷിക്കുന്ന നിലവിലെ പരിരക്ഷണം: സർക്യൂട്ടിലെ ശേഷിക്കുന്ന കറന്റ് ഒരു പ്രീസെറ്റ് മൂല്യത്തിൽ എത്തുമ്പോൾ, ഇലക്ട്രിക് ഷോക്ക്, വൈദ്യുത തീരങ്ങൾ തടയാൻ ആർസിബിഒയ്ക്ക് സർക്യൂട്ട് വേഗത്തിൽ മുറിക്കാൻ കഴിയും. വ്യക്തിഗത സുരക്ഷയും ഉപകരണ സുരക്ഷയും പരിരക്ഷിക്കുന്നതിന് ഈ സവിശേഷത അത്യാവശ്യമാണ്.
ഓവർലോഡ് പരിരക്ഷണം: സർക്യൂട്ട് ബ്രേക്കറുടെ റേറ്റുചെയ്ത നിലവിലെ സർക്യൂട്ടിലെ കറന്റ് വർദ്ധിക്കുമ്പോൾ, ഓവർലോഡ് മൂലമുണ്ടാകുന്ന സർക്യൂട്ട് കേടുപാടുകൾ അല്ലെങ്കിൽ തീ അപകടങ്ങൾ തടയാൻ ആർസിബിഒയ്ക്ക് സർക്യൂട്ട് ചുരുക്കാനാകും.
ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷണം: സർക്യൂട്ടിൽ ഒരു ഹ്രസ്വ സർക്യൂട്ട് സംഭവിക്കുമ്പോൾ, ആർസിബിഒയ്ക്ക് ഹ്രസ്വ-സർക്യൂട്ട് കറന്റ് മുറിക്കുന്നതിനും സർക്യൂട്ടിന്റെയും ഉപകരണങ്ങളുടെയും സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് പ്രവർത്തിക്കാൻ കഴിയും.
ചോർച്ച സംരക്ഷണം / വാട്ടർ ഇൻഗ്രെസ് അലാറം / ഓവർലോഡ് പരിരക്ഷണം / ഹ്രസ്വ റിക്യൂട്ട് പരിരക്ഷണ പ്രവർത്തനം rcbo ഉണ്ട്.
അന്തരീക്ഷ താപനില മാറ്റങ്ങൾ വരുമ്പോൾ ആർസിബിഒയുടെ പ്രവർത്തന റഫറൻസ് താപനില 30ºC ആണ്, അതിന്റെ ക്രമീകരണം ശരിയാക്കണം. ഒരു അടച്ച ബോക്സിൽ ഒന്നിലധികം rcbos ഇൻസ്റ്റാൾ ചെയ്യുകയും ബോക്സിനുള്ളിലെ താപനില ഉയരുകയും ചെയ്യുന്നുവെങ്കിൽ, റേറ്റുചെയ്ത കറന്റ് വർദ്ധിപ്പിക്കണം
0.8 എന്ന ഘടകം.
ആർസിബിഒയിലെ "n" ലൈൻ ന്യൂട്രൽ ലൈനിലേക്ക് കണക്റ്റുചെയ്തിരിക്കണം, കൂടാതെ ഒരു പ്രോട്ടീവ് റോൾ പ്ലേ ചെയ്യാൻ.
ആർസിബിഒയിലെ ഷോർട്ട്-സർക്യൂട്ട് കീപിറ്റബിലിറ്റി ടെസ്റ്റ് നടപ്പിലാക്കുന്നതിന് ന്യൂട്രൽ ലൈനിലേക്കോ ഘട്ടം നിരയിലേക്കോ ഹ്രസ്വ-സർക്യൂട്ടിംഗ് രീതി ഉപയോഗിക്കാൻ ഇത് അനുവദനീയമല്ല.
a) ആർസിബിയുടെ റേറ്റുചെയ്ത വോൾട്ടേജ് ≥ വരിയുടെ റേറ്റഡ് വോൾട്ടേജ്.
b) റിൻസിയുടെ റേറ്റുചെയ്ത റേറ്റഡ് കറന്റ് ലോഡ് നിലവിലെ ലോഡ് നിലവിലെ ലോഡ് നിലവിലെ കണക്കാക്കുന്നു.
c) ആർസിബിയുടെ റേറ്റുചെയ്ത ഷോർട്ട്-സർക്യൂട്ട് ബ്രേക്കിംഗ് ശേഷി ≥ പരമാവധി ഹ്രസ്വ-സർക്യൂട്ട്
വരിയിൽ ദൃശ്യമാകുന്ന നിലവിലുള്ളത്.
d) ആർസിബിഒ തൽക്ഷണ ഉടമ്പടി റിലീസ് ചെയ്യുക നിലവിലെ ഘട്ടം-കാൽവിരൽ അല്ലെങ്കിൽ ഘട്ടം-ടു-ഫേസ് ഹ്രസ്വ സർക്യൂട്ട് കറന്റ്.
e) സിംഗിൾ-ഘട്ടം റേറ്റുചെയ്ത വൈദ്യുത ഹീറ്ററുകളുടെ ശീർഷകവും ഇൻഷിസല്ലാത്ത ലാ-എംപിമാരും നൽകിയ വോൾട്ടേജിലും പവറിൽ പവർ ആണ്; പി / യു; ത്രീ-ഘട്ടം റേറ്റുചെയ്ത കറന്റ് = p / 1.732u.rcbo.rcbo ശേഷിക്കുന്ന കറന്റിൽ സാധാരണയായി തിരഞ്ഞെടുക്കപ്പെടുന്നു, ഇത് വ്യക്തിഗത കോൺടാക്റ്റ് പരിരക്ഷണമായി ഉപയോഗിക്കുന്നു.
ഉൽപ്പന്നം ഇൻസ്റ്റാൾ ചെയ്യാനും ഉപയോഗിക്കുന്നതിനും, ദയവായി നിലനിർത്തൽ മാനുവൽ വായിക്കുക.
