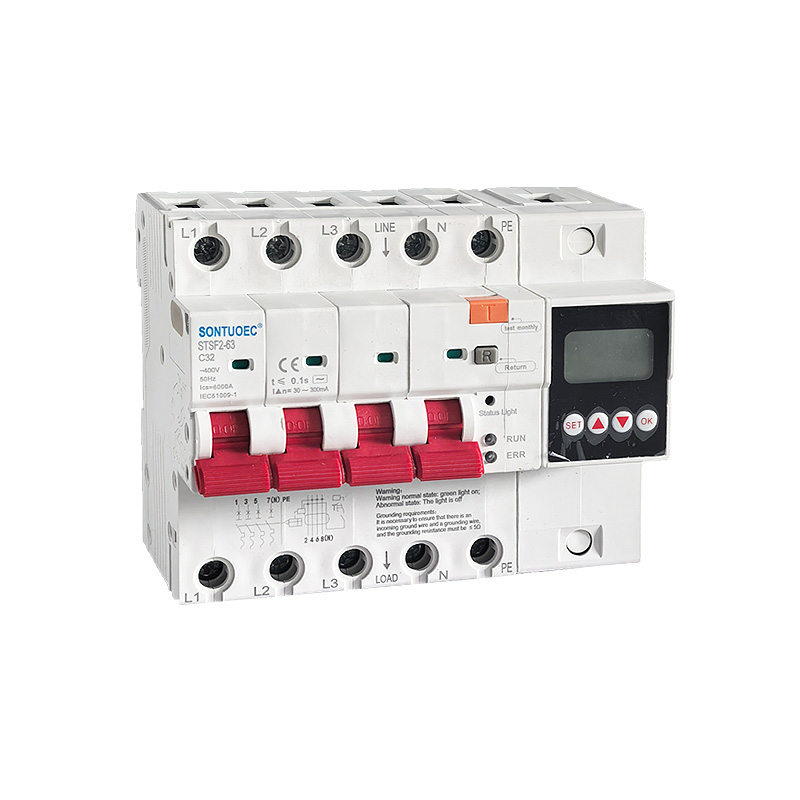

ഇൻ്റലിജൻ്റ് ഇമ്മർഷൻ ആൻ്റി ഇലക്ട്രിക് ഷോക്ക് ലീക്കേജ് പ്രൊട്ടക്ടർ 220V എയർ സർക്യൂട്ട് ബ്രേക്കർ

STSF2-63/100 100A 2p 4p മൾട്ടിഫങ്ഷണൽ RCBO, AC 50/60Hz-ന് അനുയോജ്യമാണ്, 230V-400V വോൾട്ടേജും 100A റേറ്റുചെയ്ത കറൻ്റും ഉള്ള ഒരു സർക്യൂട്ടിൽ റേറ്റുചെയ്യുന്നു, ആപ്പേഴ്സൺ വൈദ്യുതാഘാതം ഏൽക്കുമ്പോഴോ പവർ ഗ്രിഡ് ചോർച്ചയിലോ ആണ്. ചോർച്ച, അമിത വോൾട്ടേജ്, അണ്ടർ വോൾട്ടേജ് എന്നിവ സെറ്റ് മൂല്യങ്ങളിൽ എത്തുമ്പോൾ, ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കറിന് വളരെ കുറഞ്ഞ സമയത്തിനുള്ളിൽ വേഗത്തിൽ വൈദ്യുതി വിതരണം വിച്ഛേദിക്കാൻ കഴിയും. ശേഷിക്കുന്ന നിലവിലെ സർക്യൂട്ട് ബ്രേക്കറിൻ്റെ നിരീക്ഷണ താപനില സെറ്റ് മൂല്യത്തിൽ എത്തുമ്പോൾ, മോണിറ്ററിംഗ് ഗ്രൗണ്ട് വയർ ബന്ധിപ്പിച്ചിട്ടില്ല. കണക്റ്റുചെയ്‌തിരിക്കുമ്പോൾ, ഉദ്യോഗസ്ഥരുടെയും ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെയും സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് ഉൽപ്പന്നം ഒരു അലാറം ശബ്ദം പുറപ്പെടുവിക്കുന്നു, അത് ഒഴിവാക്കാനും കഴിയും പവർ ഗ്രിഡിലെ അമിത വോൾട്ടേജ് മൂലമുണ്ടാകുന്ന ഉപകരണങ്ങൾക്ക് കേടുപാടുകൾ സംഭവിക്കുന്നത് തടയുക. ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട്, ലീക്കേജ്, ഓവർ വോൾട്ടേജ് അണ്ടർ വോൾട്ടേജ്, ഓവർ ടെമ്പറേച്ചർ പ്രൊട്ടക്ഷൻ ഫംഗ്ഷനുകൾ എന്നിവ സാധാരണ സാഹചര്യങ്ങളിൽ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങൾ ഇടയ്ക്കിടെ ഓണാക്കാനും ഓഫാക്കാനും ഉപയോഗിക്കാം. ലൈറ്റിംഗ് സർക്യൂട്ടുകൾ, പ്രത്യേകിച്ച് വ്യാവസായിക, വാണിജ്യ ലൈറ്റിംഗ് വിതരണ സംവിധാനങ്ങൾക്ക് അനുയോജ്യമാണ്. ഉൽപ്പന്നത്തിന് മറ്റ് സമാന ഉൽപ്പന്നങ്ങളെ അപേക്ഷിച്ച് ചെറിയ അളവും ഒതുക്കമുള്ള ഘടനയും മികച്ച ചിലവ്-ഫലപ്രാപ്തിയുമുണ്ട്. ഇതിന് മനോഹരമായ രൂപമുണ്ട്, ഉയർന്ന ബ്രേക്കിംഗ് കപ്പാസിറ്റി ഗാർഹിക വൈദ്യുതി വിതരണത്തിനുള്ള ഒരു നല്ല തിരഞ്ഞെടുപ്പാണ്. ഈ ഉൽപ്പന്നം GB/T 16917.1, IEC 61009-1 മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു കൂടാതെ CE സർട്ടിഫിക്കേഷനും നേടിയിട്ടുണ്ട്.

മോഡൽ:STFS2-63

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സ്പെസിഫിക്കേഷനുകൾ:

ഇലക്ട്രിക്കൽ ഫീച്ചറുകൾ	സ്റ്റാൻഡേർഡ്	യൂണിറ്റ്	IEC/EN 61009-1
	മോഡ്		ഇലക്ട്രോണിക് തരം
	തരം (ഭൂമിയുടെ ചോർച്ച അനുഭവപ്പെട്ട തരംഗരൂപം)		എ.സി
	തെർമോ മാഗ്നറ്റിക് റിലീസ് സ്വഭാവം		ബി, സി, ഡി
	റേറ്റുചെയ്ത നിലവിലെ ln	A	6-100A (6,10,16,20,25,32,40,63;80,100A) ക്രമീകരിക്കാവുന്ന
	ധ്രുവങ്ങൾ	P	1P+N, 3P+N
	റേറ്റുചെയ്ത വോൾട്ടേജ് Ue	V	എസി 230, 400 (അഡ്ജസ്റ്റബിൾ)
	റേറ്റുചെയ്ത സംവേദനക്ഷമത I△n	A	30-300mA(30,100,300mA) ക്രമീകരിക്കാവുന്നതാണ്
	റേറ്റുചെയ്ത ശേഷിക്കുന്ന നിർമ്മാണവും ബ്രേക്കിംഗ് ശേഷിയും l△m	A	500
	റേറ്റുചെയ്ത ഷോർട്ട് സർക്യൂട്ട് കപ്പാസിറ്റി Icn	A	6000
	ഐയുടെ കീഴിൽ ബ്രേക്ക് ടൈം△n	S	≤0.1
	റേറ്റുചെയ്ത ആവൃത്തി	Hz	50/60
	റേറ്റുചെയ്ത ഇംപൾസ് വിത്ത്സ്റ്റാൻഡ് വോൾട്ടേജ്(1.2/50)Uimp	V	4000
	1മിനിറ്റിനുള്ള ഇൻഡി. ഫ്രീക്കിൽ ഡയലക്‌ട്രിക് ടെസ്റ്റ് വോൾട്ടേജ്	കെ.വി	2
	ഇൻസുലേഷൻ വോൾട്ടേജ് Ui	V	250
	മലിനീകരണ ബിരുദം		2
ഒതേr	വോൾട്ടേജ് സംരക്ഷണം;	ഒപ്പം	താപനില സംരക്ഷണം ; ഫയർ-അൽവാറും മറ്റുള്ളവരും
മെക്കാനിക്കൽ സവിശേഷതകൾ	വൈദ്യുത ജീവിതം		4000
	മെക്കാനിക്കൽ ജീവിതം		10000
	തെറ്റ് നിലവിലെ സൂചകം		അതെ
	സംരക്ഷണ ബിരുദം		IP20
	ആംബിയൻ്റ് താപനില	ºC	-5~+40(പ്രത്യേക ആപ്ലിക്കേഷൻ ദയവായി റഫർ ചെയ്യുക
	(പ്രതിദിന ശരാശരി≤35ºC കൂടെ)	ºC	താപനില നഷ്ടപരിഹാരം തിരുത്തൽ)
	സംഭരണ താപനില	ºC	-25~+70
ഇൻസ്റ്റലേഷൻ	ടെർമിനൽ കണക്ഷൻ തരം		കേബിൾ/പിൻ-ടൈപ്പ് ബസ്ബാർ/യു-ടൈപ്പ് ബസ്ബാർ

	ടെർമിനൽ വലിപ്പം കേബിളിനായി മുകളിൽ/താഴെ	മി.മീ2	25
	ടെർമിനൽ വലിപ്പം കേബിളിനായി മുകളിൽ/താഴെ	AWG	18-5
	ബസ്ബാറിനുള്ള ടെർമിനൽ വലിപ്പം മുകളിൽ/താഴെ	മി.മീ2	25
	ബസ്ബാറിനുള്ള ടെർമിനൽ വലിപ്പം മുകളിൽ/താഴെ	AWG	18-3
	മൗണ്ടിംഗ്		DIN റെയിൽ EN 60715(35mm) ഫാസ്റ്റ് ക്ലിപ്പ് ഉപകരണം വഴി
	കണക്ഷൻ		മുകളിൽ നിന്ന്

ചുറ്റുമുള്ള വായുവിൻ്റെ താപനില:

1.ആംബിയൻ്റ് എയർ താപനില -5 1C-ൽ താഴെയായിരിക്കരുത്,+40C-ൽ കൂടരുത്, പ്രതിദിന ശരാശരി മൂല്യം+35C-യിൽ കൂടരുത്.

2. ഉയരം: ഇൻസ്റ്റലേഷൻ സൈറ്റിൻ്റെ ഉയരം 2000 മീറ്ററിൽ കൂടരുത്.

3.അന്തരീക്ഷ സാഹചര്യങ്ങൾ

വായു ശുദ്ധമാണ്, പരമാവധി +40 'C താപനിലയിൽ, വായുവിൻ്റെ ആപേക്ഷിക ആർദ്രത 50% ൽ കൂടുതലാകില്ല. ഉയർന്ന ആപേക്ഷിക ആർദ്രത കുറഞ്ഞ താപനിലയിൽ അനുവദനീയമാണ്, ഉദാഹരണത്തിന് +20 C,

ആപേക്ഷിക ആർദ്രത 90% കവിയാൻ പാടില്ല. താപനില വ്യതിയാനങ്ങൾ മൂലമുണ്ടാകുന്ന ഇടയ്ക്കിടെ മിതമായ ഘനീഭവിക്കുന്നതിനാൽ, ഉചിതമായ നടപടികൾ കൈക്കൊള്ളുന്നതിന് ശ്രദ്ധ നൽകണം.

4. ഇൻസ്റ്റലേഷൻ വിഭാഗം lI, III എന്നിവയാണ് ഇൻസ്റ്റലേഷൻ വിഭാഗങ്ങൾ

ധ്രുവങ്ങളുടെ നിലവിലെയും എണ്ണവും

100A: RCBO 100 amps-ൽ റേറ്റുചെയ്തിട്ടുണ്ടെന്ന് ഇത് സൂചിപ്പിക്കുന്നു. സർക്യൂട്ട് ബ്രേക്കറിന് അമിതമായി ചൂടാകുകയോ കേടുപാടുകൾ വരുത്തുകയോ ചെയ്യാതെ തുടർച്ചയായി കൊണ്ടുപോകാൻ കഴിയുന്ന വൈദ്യുതധാരയുടെ പരമാവധി മൂല്യമാണ് നിലവിലെ റേറ്റിംഗ്.

2p, 4p: ഇവിടെ "p" എന്നത് ധ്രുവങ്ങളുടെ എണ്ണത്തെ സൂചിപ്പിക്കുന്നു, അതായത്, സർക്യൂട്ട് ബ്രേക്കർ ബന്ധിപ്പിക്കാൻ കഴിയുന്ന സർക്യൂട്ട് ഘട്ടങ്ങളുടെ എണ്ണം. 2p എന്നാൽ സർക്യൂട്ട് ബ്രേക്കറിനെ രണ്ട് സർക്യൂട്ട് ഫേസുകളിലേക്ക് (സാധാരണയായി ഫയർ, സീറോ) ബന്ധിപ്പിക്കാൻ കഴിയും എന്നാണ് അർത്ഥമാക്കുന്നത്, എന്നാൽ 4p എന്നാൽ നാല് സർക്യൂട്ട് ഫേസുകളിലേക്ക് (സാധാരണയായി ത്രീ-ഫേസ് ഫയർ, സീറോ) ബന്ധിപ്പിക്കാൻ കഴിയും എന്നാണ് അർത്ഥമാക്കുന്നത്.

മൾട്ടിഫങ്ഷണൽ

ഈ 100A 2p 4p മൾട്ടിഫങ്ഷണൽ RCBO വിവിധ തരത്തിലുള്ള സംരക്ഷണ പ്രവർത്തനങ്ങളാൽ സജ്ജീകരിച്ചിരിക്കുന്നുവെന്ന് മൾട്ടിഫങ്ഷണൽ സൂചിപ്പിക്കുന്നു. അടിസ്ഥാന ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം എന്നിവയ്‌ക്ക് പുറമേ, ചോർച്ച സംരക്ഷണം, അണ്ടർ വോൾട്ടേജ് പരിരക്ഷണം, അമിത വോൾട്ടേജ് സംരക്ഷണം മുതലായവ നൽകാനും ഇതിന് കഴിയും. താപനില സംരക്ഷണം, വാട്ടർ ഇൻഗ്രെസ്സ് അലാറം, ക്രമീകരിക്കാവുന്ന കറൻ്റ്, വോൾട്ടേജ്。ഈ സംരക്ഷണങ്ങൾ സർക്യൂട്ടുകൾക്കും ഉപകരണങ്ങൾക്കും കൂടുതൽ സമഗ്രമായ സംരക്ഷണം നൽകാൻ RCBO-യെ അനുവദിക്കുന്നു.

മുന്നറിയിപ്പ്!

മുന്നറിയിപ്പ് സാധാരണ നില: പച്ച വെളിച്ചം;

അസാധാരണമായ അവസ്ഥ: ലൈറ്റ് ഓഫാണ്

അടിസ്ഥാന ആവശ്യകതകൾ:

ഇൻകമിംഗ് ഗ്രൗണ്ട് വയർ, ഗ്രൗണ്ടിംഗ് വയർ എന്നിവ ഉണ്ടെന്ന് ഉറപ്പാക്കേണ്ടത് ആവശ്യമാണ്, കൂടാതെ ഗ്രൗണ്ടിംഗ് പ്രതിരോധം s 5Q ആയിരിക്കണം!

ആപ്ലിക്കേഷൻ രംഗം

RCBO-യ്ക്ക് വിവിധ തരത്തിലുള്ള സംരക്ഷണ പ്രവർത്തനങ്ങൾ ഉള്ളതിനാൽ, ലൈറ്റിംഗിനുള്ള ഇലക്ട്രിക്കൽ സർക്യൂട്ടുകൾ, ദുർബലമായ പവർ, വീടുകളിലും പൊതുസ്ഥലങ്ങളിലും ഉള്ള ഇലക്ട്രിക്കൽ ഉപകരണങ്ങൾ എന്നിവ പോലുള്ള വ്യക്തിഗത സുരക്ഷ ആവശ്യമുള്ള സർക്യൂട്ടുകളിൽ ഇത് പലപ്പോഴും ഉപയോഗിക്കുന്നു. ഈ സ്ഥലങ്ങൾ പലപ്പോഴും വെള്ളവും ഈർപ്പവുമാണ്, ഇത് എളുപ്പത്തിൽ ചോർച്ച അപകടങ്ങൾക്ക് കാരണമാകും. കൂടാതെ, പെരിഫറൽ ലൈറ്റ് കൺട്രോൾ സർക്യൂട്ടുകൾ, റഡാർ സംവിധാനങ്ങൾ, ജിയോളജിക്കൽ പര്യവേക്ഷണ ഉപകരണങ്ങൾ എന്നിവ പോലെ മനുഷ്യൻ്റെ സുരക്ഷ ഒരു മുൻവ്യവസ്ഥയായ വ്യാവസായിക ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളിലും RCBO ഉപയോഗിക്കാം.
