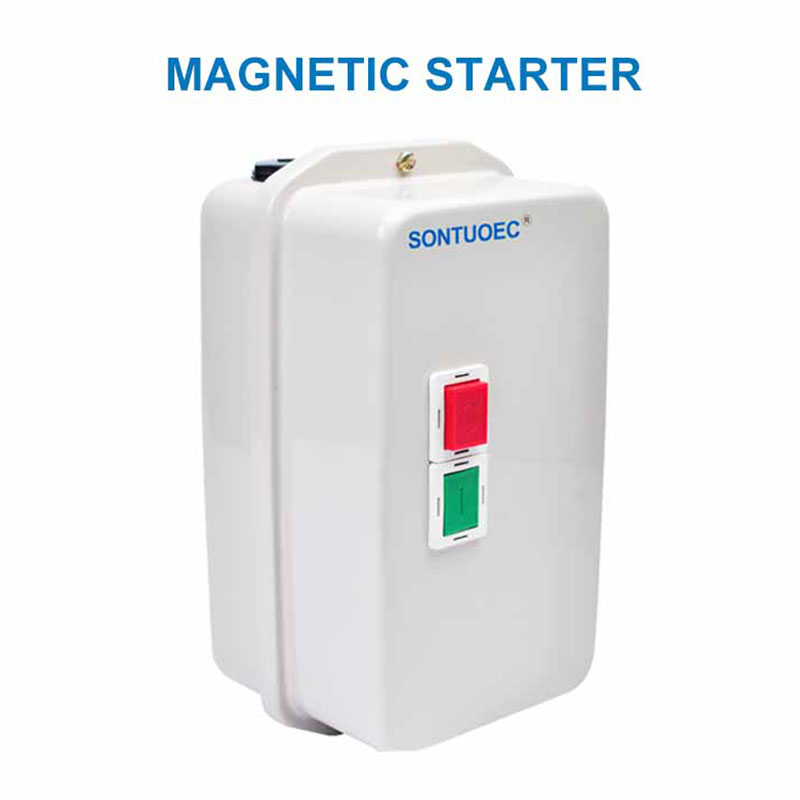

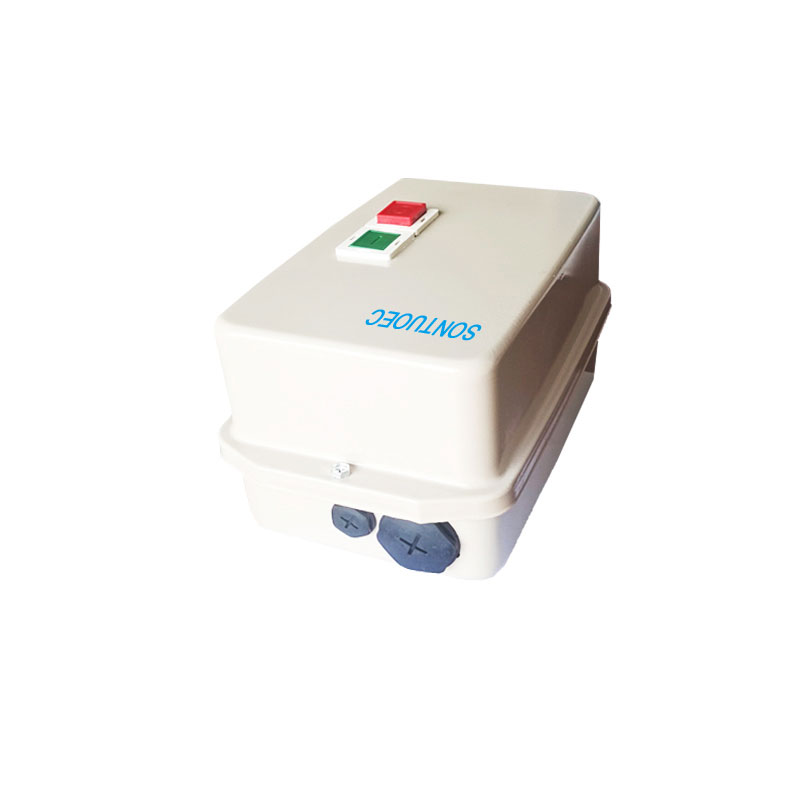

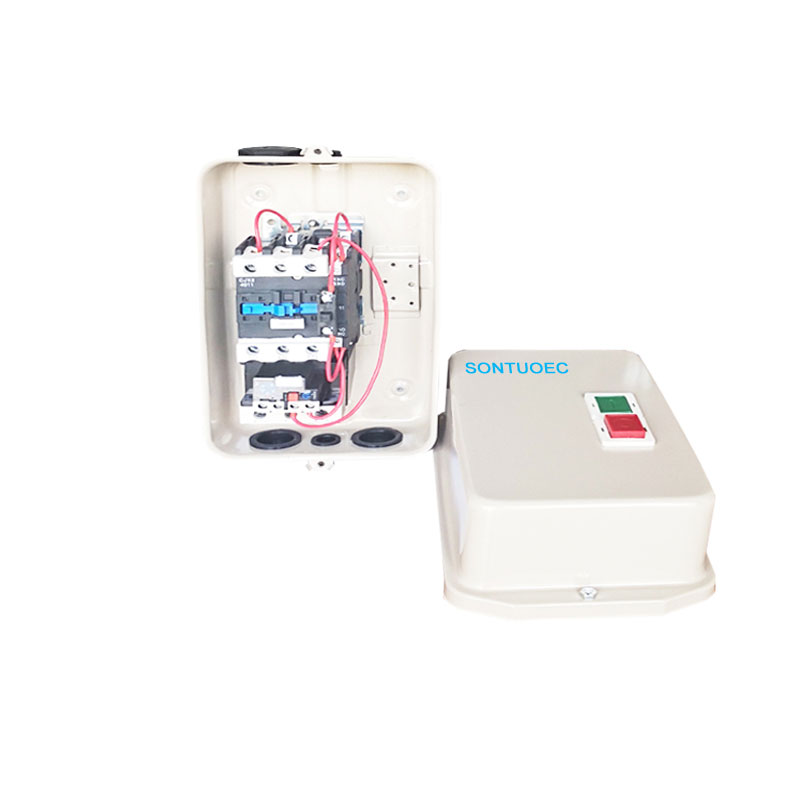

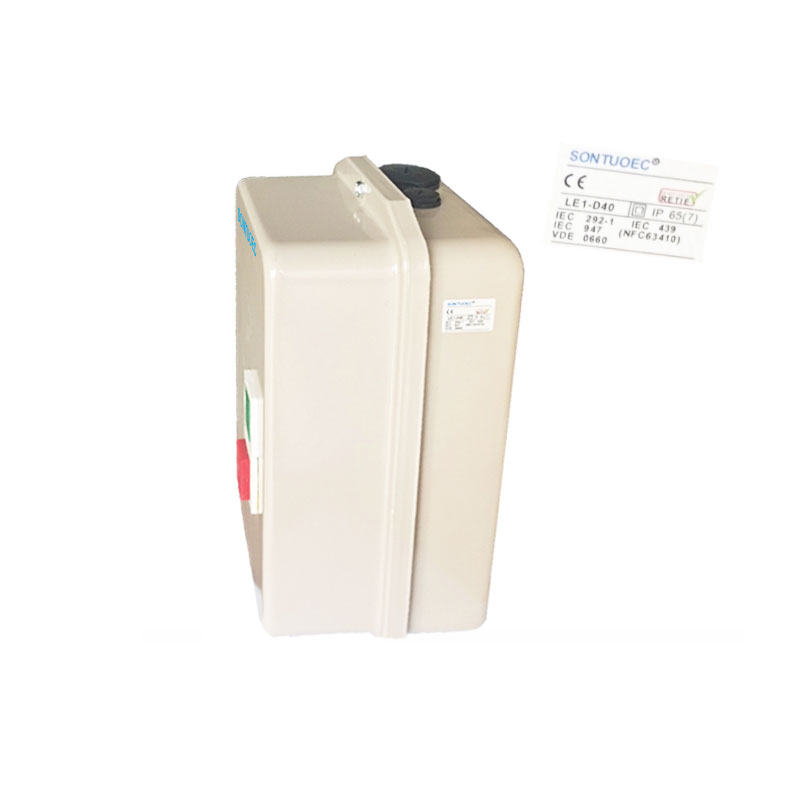

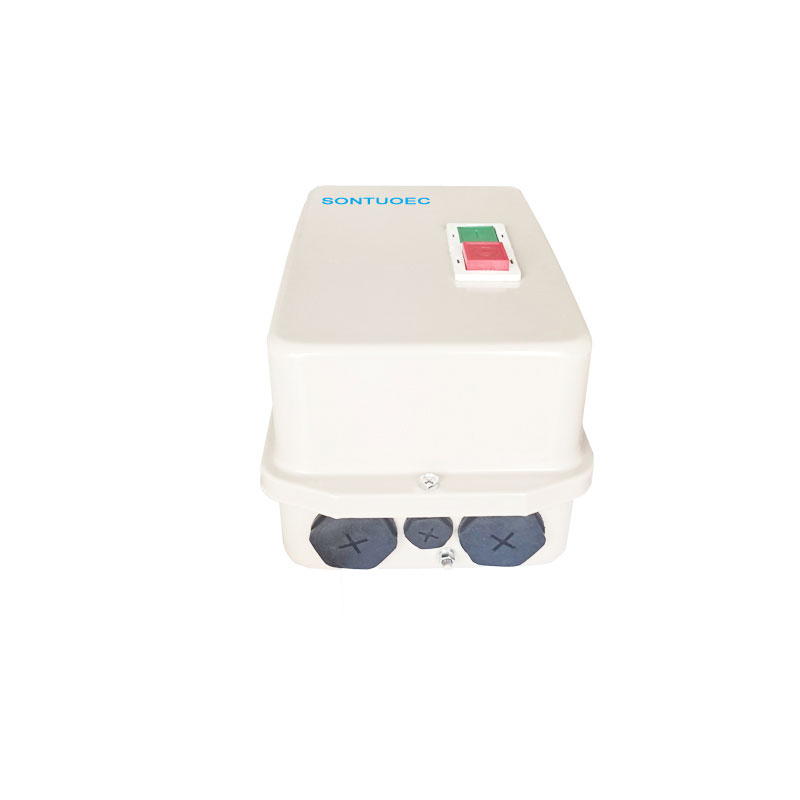

ഇലക്ട്രോമാഗ്നെറ്റിക് ഫോഴ്സിന്റെ ആരംഭവും നിർത്തുകയും ചെയ്യുന്ന ഒരു ഇലക്ട്രിക്കൽ നിയന്ത്രണ ഉപകരണമാണ് സ്ലെ-ഡി സീരീസ് മാഗ്നറ്റിക് സ്റ്റാർട്ടർ. ഇത് സാധാരണയായി ഒരു വൈദ്യുതകാന്തിക കോയിൽ അടങ്ങിയിരിക്കുന്നു, അത് g ർജ്ജസ്വലരാകുമ്പോൾ, ഒരു ഇരുമ്പ് കാളത്തിന്റെ ചലനത്തെ ആകർഷിക്കുന്നു, അത് മോട്ടോറിന്റെ നിയന്ത്രണം നേടാൻ, കോൺടാക്റ്റുകളുടെ സമാപന അല്ലെങ്കിൽ തകർക്കുന്നത്.
ഉൽപ്പന്ന മോഡ് നോ. മാന്ത്രികത | സ്ലോ 0-09, 12 | ഉപരിതലത്തിൽ ഇരട്ട, പരിരക്ഷിത TOLP429 (3) അല്ലെങ്കിൽ, F659 (4) | ||||||
വേലിക്കെട്ട് | യുടെ 1-18 ഉം 25 ഉം | ദുർബലമായ, പരിരക്ഷിത TOLP427 (3) അല്ലെങ്കിൽ, F5577 (4) | ||||||
സ്ലോ (32, 95 | മാത്തൽ, lp65 മുതൽ 559 വരെ | |||||||
നിയന്ത്രണം (2 പുഷ് ബട്ടണുകൾ ശ്രദ്ധിക്കുന്നു എൻക്ലോസർ കവർ) |
സ്ലോ (32, 95 | 1 ഗ്രീൻ ആരംഭ ബട്ടൺ '1', 1 പേർ 1 'എന്ന് "o" | ||||||
കണക്ഷനുകൾ | സ്ലോ (32, 95 | ഇലക്ട്രി ഇലക്ട്രോൾ പവർ, നിയന്ത്രണ ചാർക്ക കണക്ഷനുകൾ |
ടൈപ്പ് ചെയ്യുക | സ്ലോദ്ധ്യങ്ങൾ | യുടെ 1-12 | യുടെ 1-18 | നിര "-25 | സ്ലോ (32] | സ്ലോ (40) | സ്ലോദ്ധ്യൻ | സ്ലോയിഡ്-65 | സ്ലോ (80 | സ്ലോയിഡ്-95 | |
KW / HP (AC-3) റിട്ടേൺ പവർ (എസി -3) IEC60947-4 |
220 വി | 2.2 / 3 | 3/4 | 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 11/5 | 15/20 | 18.5 / 25 | 22/35 | 25/35 |
380v | 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 11/15 | 15/20 | 18.5 / 25 | 22/30 | 30/40 | 37/50 | 45/60 | |
കറന്റ് കറന്റ് (എസി -3) GB14048.4 |
220 വി | 9 | 12 | 15 | 21 | 26 | 36 | 52 | 63 | 75 | 86 |
380v | 9 | 12 | 16 | 21 | 25 | 37 | 43 | 59 | 72 | 85 | |
ചൂടാക്കൽ കറന്റ് (എ) | 25 | 32 | 40 | 50 | 60 | 80 | 125 | ||||
ഇൻസു യൂട്ടലേറ്റഡ് വോളജി (v) 660 | |||||||||||
ഓക്സിക്കറി കോൺടാക്റ്റ് Ac-15 |
സന്വര്ക്കം | നിലവാരമായ | 1 നോ | 1no + 1nc | |||||||
കറന്റ് കറന്റ് (എ) | 220 വി | 1.6 | |||||||||
380v | 0.95 | ||||||||||
സ്യൂട്ടബി തെർമൽ റിലേകൾ | LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10) |
LR2D-1316 (9 ~ 13) |
LR2D-1321 (12 ~ 18) |
LR2D-1322 (17 ~ 25) |
Lr2d-1353 (23 ~ 32) |
LR2D-3355 (30 ~ 40) |
LR2D-3359 (48 ~ 65) |
LR2D-3361 (55 ~ 70) |
LR2D-3363 (63 ~ 80) |
LR2D-3365 (80 ~ 93) |
|
എൻക്ലോസർ റേറ്റിംഗ് | LP65 |
പ്രവർത്തനത്തിന്റെ തത്വം
വൈദ്യുതകാന്തിക ഇഡൽ, ഇലക്ട്രോമാഗ്നെറ്റിക് ഫോഴ്സിന്റെ ഇടപെടലിനെ അടിസ്ഥാനമാക്കിയുള്ളതാണ് സ്ലോമാഗ്നെറ്റിക് ഇൻഡക്ഷൻ എന്നീ സ്ഥാപനത്തെ അടിസ്ഥാനമാക്കിയുള്ളത്. നിയന്ത്രണ വൈദ്യുതി വിതരണം g ർജ്ജസ്വലമാകുമ്പോൾ, വൈദ്യുതകാന്തിക കോയിൽ ഒരു കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുന്നു, ഇത് കോൺടാക്റ്റുകൾ നീക്കാൻ ഇരുമ്പ് കാന്തിന് കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുന്നു, മാത്രമല്ല, മോട്ടോർ അധികാരത്തിൽ വിതരണം ചെയ്യുകയും പ്രവർത്തിപ്പിക്കുകയും ചെയ്യുന്നു. നിയന്ത്രണ വൈദ്യുതി വിതരണം ഡി-എ-ർർജ് ആയിരിക്കുമ്പോൾ, കാന്തികക്ഷേത്രം അപ്രത്യക്ഷമാകുന്നു, ഇരുമ്പ് കോർ സീസ് വസന്തകാലത്ത് പുന reset സജ്ജമാക്കുന്നു, കോൺടാക്റ്റുകൾ തകർന്നു, മോട്ടോർ ഓടുന്നു.
നേരിട്ടുള്ള ഓൺ-ലൈൻ (ഡോൾ) സ്ലോ (ഡി ഡെൽറ്റ) സ്റ്റാർട്ടറുകൾ, ഓട്ടോട്രാൻസ്ഫോർമർ സ്റ്റാർട്ടറുകൾ, എന്നിങ്ങനെ വിവിധ തരത്തിലുള്ള സ്ലോ 1-ഡി മേളക സ്റ്റാർട്ടറുകളുണ്ട്. വ്യത്യസ്ത തരം സ്ലി 1-ഡി മാഗ്നറ്റിക് സ്റ്റാർട്ടറുകളിൽ വ്യത്യസ്ത സവിശേഷതകളും ആപ്ലിക്കേഷനും ഉണ്ട്.
1. ഓൺ-ലൈൻ (DOL) സ്ലി 1-ഡി മാഗ്നറ്റിക് സ്റ്റാർട്ടർ:
ലളിതമായ ഘടന, കുറഞ്ഞ ചെലവ്.
ചെറിയ പവർ മോട്ടോറുകളുടെ നിയന്ത്രണം ആരംഭിക്കുന്നതിനും നിർത്താനും അനുയോജ്യം.
2.സ്റ്റാർ-ഡെൽറ്റ (സ്റ്റാർ-ഡെൽറ്റ) സ്റ്റാർട്ടർ:
മോട്ടോർ വയറിംഗ് മാറ്റുന്നതിലൂടെ, ആരംഭിക്കുമ്പോൾ വോൾട്ടേജ്, കറന്റ് കുറയ്ക്കുന്നതിന്റെ ഉദ്ദേശ്യം അത് മനസ്സിലാക്കുന്നു.
ഇടത്തരം വൈദ്യുതി മോട്ടോർ നിയന്ത്രണത്തിന് അനുയോജ്യം.
3.
ഒരു മോട്ടോർ ആരംഭിക്കുമ്പോൾ വോൾട്ടേണും കറന്റും കുറയ്ക്കുന്നതിന് ഒരു ഓട്ടോ ട്രാൻസ്ഫോർമർ ഉപയോഗിക്കുന്നു.
ഉയർന്ന പവർ മോട്ടോറുകളുടെ ആരംഭ നിയന്ത്രണത്തിന് ബാധകമാണ്.
നിർമ്മാണം, നിർമ്മാണം, കൃഷി, ഗതാഗതം തുടങ്ങിയ വിവിധ വ്യാവസായിക, വാണിജ്യ പ്രയോഗങ്ങളിൽ സ്രായ-ദ്ഗ്രിറ്റിറ്റിക് സ്റ്റാർട്ടറുകൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു. വിവിധതരം അസിൻക്രണസ് മോട്ടോഴ്സ്, ഡിസി മോട്ടോഴ്സ് തുടങ്ങിയ മോട്ടോറുകളെ നിയന്ത്രിക്കാൻ അവ ഉപയോഗിക്കുന്നു.
