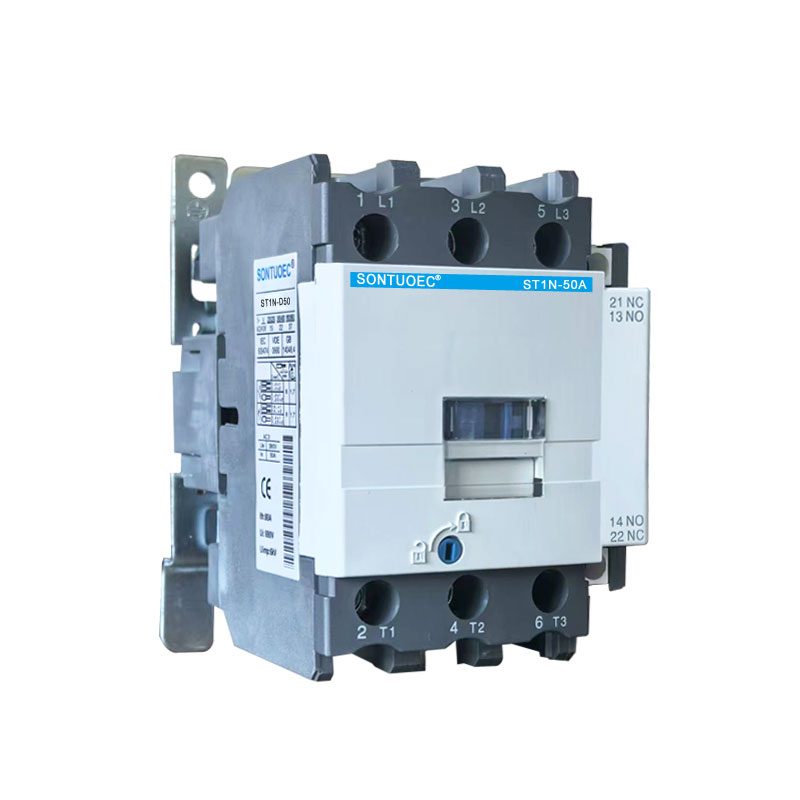

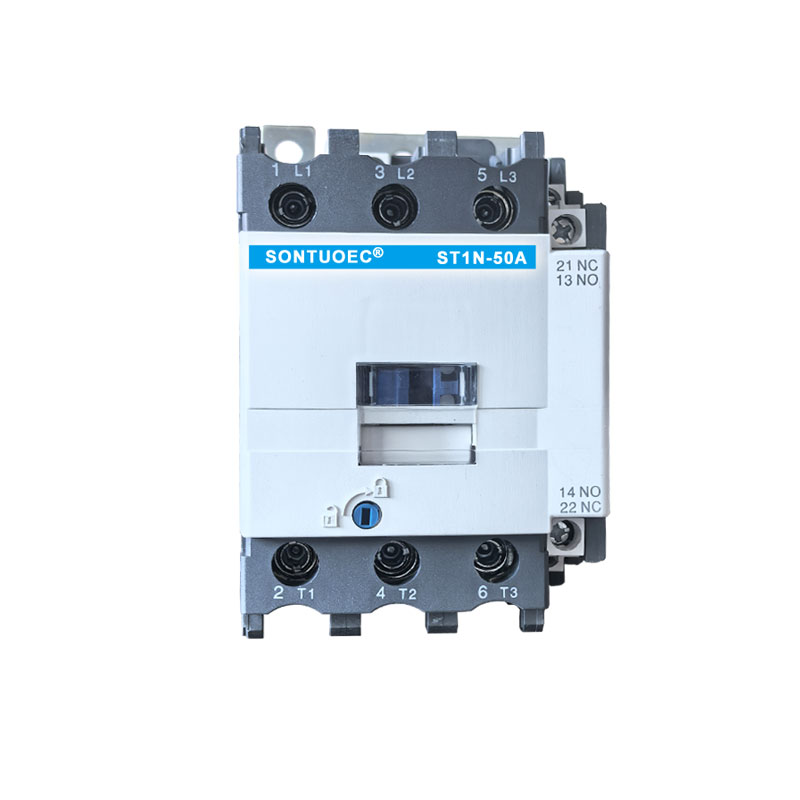

Sontuoec St1n 3p 4p എസി കോൺടാക്റ്റർ

SONTUOEC വിവിധ ചെറിയ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ നിർമ്മാണത്തിൽ വൈദഗ്ദ്ധ്യം നേടിയ ചൈനീസ് വിതരണക്കാരിൽ/നിർമ്മാതാക്കളിൽ ഒരാളാണ് ST1N സീരീസ് എസി കോൺടാക്റ്റർ, സർക്യൂട്ടുകളിൽ 660V AC 50Hz അല്ലെങ്കിൽ 60Hz വരെ റേറ്റുചെയ്ത വോൾട്ടേജ്, 95A വരെ റേറ്റുചെയ്ത കറൻ്റ്, എസി ഇടയ്ക്കിടെ നിർമ്മിക്കുന്നതിനും തകർക്കുന്നതിനും നിയന്ത്രിക്കുന്നതിനും ഉപയോഗിക്കാൻ അനുയോജ്യമാണ്. സഹായ കോൺടാക്റ്റ് ബ്ലോക്ക്, ടൈമർ ഡിലേ & മെഷീൻ-ഇൻ്റർലോക്കിംഗ് ഉപകരണം തുടങ്ങിയവയുമായി സംയോജിപ്പിച്ചാൽ, ഇത് കാലതാമസം കോൺടാക്റ്റർ, മെക്കാനിക്കൽ ഇൻ്റർലോക്കിംഗ് കോൺടാക്റ്റർ, സ്റ്റാർ-ഡെൽറ്റ സ്റ്റാർട്ടർ ആയി മാറുന്നു. തെർമൽ റിലേ ഉപയോഗിച്ച്, അത് വൈദ്യുതകാന്തിക സ്റ്റാർട്ടറിലേക്ക് കൂട്ടിച്ചേർക്കുന്നു. IEC 60947-1 പ്രകാരമാണ് കോൺടാക്‌റ്റർ നിർമ്മിച്ചിരിക്കുന്നത്.

മോഡൽ:ST1N

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

നിലവിലെ ക്ലാസ്	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3,380V)
റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ്	എസി 660 വി
റേറ്റുചെയ്ത പ്രവർത്തന വോൾട്ടേജ്	AC380v,660V,50/60HZ
റേറ്റുചെയ്ത നിയന്ത്രണ പവർ-ലൈൻ വോൾട്ടേജ്	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
ധ്രുവങ്ങളുടെ എണ്ണം	3P,4P
പ്രവർത്തന സവിശേഷത	വോൾട്ടേജ് ആകർഷിക്കുക:85%~110%Us ; റിലീസ് വോൾട്ടേജ്:20%~75%Us

ഘടനയും പ്രവർത്തന തത്വവും

ഘടന: ST1N എസി കോൺടാക്റ്ററിൽ പ്രധാനമായും വൈദ്യുതകാന്തിക സംവിധാനം (ഇരുമ്പ് കോർ, കോയിൽ, ഷോർട്ട് സർക്യൂട്ട് റിംഗ് മുതലായവ ഉൾപ്പെടെ), കോൺടാക്റ്റ് സിസ്റ്റം (പ്രധാന കോൺടാക്റ്റ്, ഓക്സിലറി കോൺടാക്റ്റ് ഉൾപ്പെടെ), ആർക്ക് കെടുത്തുന്ന ഉപകരണം എന്നിവ അടങ്ങിയിരിക്കുന്നു.

പ്രവർത്തന തത്വം: ST1N AC കോൺടാക്റ്ററിൻ്റെ കോയിൽ ഊർജ്ജസ്വലമാക്കുമ്പോൾ, ഇരുമ്പ് കോർ ഒരു കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുന്നു, അത് അർമേച്ചറിനെ ആകർഷിക്കുകയും കോൺടാക്റ്റുകളെ പ്രവർത്തിക്കാൻ പ്രേരിപ്പിക്കുകയും ചെയ്യുന്നു, അതുവഴി പ്രധാന കോൺടാക്റ്റുകളും സഹായ കോൺടാക്റ്റുകളും അടയ്ക്കുകയോ വിച്ഛേദിക്കപ്പെടുകയോ ചെയ്യുന്നു, അങ്ങനെ സർക്യൂട്ടിൻ്റെ ഓൺ-ഓഫ് നിയന്ത്രിക്കുന്നു. കോൺടാക്റ്റുകളെ കേടുപാടുകളിൽ നിന്ന് സംരക്ഷിക്കാൻ കോൺടാക്റ്റുകൾ വിച്ഛേദിക്കുമ്പോൾ ആർക്ക് കെടുത്താൻ ആർക്ക് കെടുത്തുന്ന ഉപകരണം ഉപയോഗിക്കുന്നു.

തരങ്ങളും സവിശേഷതകളും

1. തരങ്ങൾ:

ST1N AC കോൺടാക്റ്ററുകൾ, വ്യാവസായിക കോൺടാക്റ്റർമാർ, കെട്ടിടം, ഗാർഹിക കോൺടാക്റ്റുകൾ എന്നിങ്ങനെ അവയുടെ ഉപയോഗവും പ്രകടനവും അനുസരിച്ച് വിവിധ തരങ്ങളായി തരംതിരിക്കാം. സാധാരണ മോഡലുകളിൽ CJ സീരീസ് (ഉദാ. CJX2 സീരീസ്, CJ20 സീരീസ്, CJT1 സീരീസ്) കൂടാതെ ABB, Siemens, Schneider, മറ്റ് ബ്രാൻഡുകൾ എന്നിവയുടെ പരമ്പര ഉൽപ്പന്നങ്ങളും ഉൾപ്പെടുന്നു.

2. സവിശേഷതകൾ:

വിശ്വസനീയമായ ജോലി: ST1N AC കോൺടാക്റ്ററുകൾക്ക് ഉയർന്ന പ്രവർത്തന വിശ്വാസ്യതയും സ്ഥിരതയും ഉണ്ട്, കൂടാതെ വലിയ വൈദ്യുതധാരകളും വോൾട്ടേജുകളും നേരിടാൻ കഴിയും.

സ്ഥിരതയുള്ള പ്രകടനം: നല്ല വൈദ്യുതചാലകതയും ഉയർന്ന താപനിലയുള്ള ഉരച്ചിലുകളും ഉള്ള ഉയർന്ന നിലവാരമുള്ള വസ്തുക്കളാണ് ഇതിൻ്റെ കോൺടാക്റ്റ് സിസ്റ്റം നിർമ്മിച്ചിരിക്കുന്നത്.

സൗകര്യപ്രദമായ അറ്റകുറ്റപ്പണികൾ: ST1N എസി കോൺടാക്റ്ററുകൾക്ക് ഒതുക്കമുള്ള ഘടനയുണ്ട്, അവ ഇൻസ്റ്റാൾ ചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

പവർ സിസ്റ്റങ്ങൾ, വ്യാവസായിക ഓട്ടോമേഷൻ, ബിൽഡിംഗ്, ഗാർഹിക ഇലക്ട്രിക്കുകൾ എന്നിവയിൽ ST1N AC കോൺടാക്റ്ററുകൾക്ക് വിപുലമായ ആപ്ലിക്കേഷനുകൾ ഉണ്ട്. ഉദാഹരണത്തിന്, പവർ സിസ്റ്റത്തിൽ, മോട്ടറിൻ്റെ സ്റ്റാർട്ട്-സ്റ്റോപ്പും ദിശ റിവേഴ്സലും നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം; വ്യാവസായിക ഓട്ടോമേഷനിൽ, പ്രൊഡക്ഷൻ ലൈനിലെ വിവിധ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ സ്റ്റാർട്ട്-സ്റ്റോപ്പ് നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം; കെട്ടിടത്തിലും ഗാർഹിക ഇലക്ട്രിക്കുകളിലും, ലൈറ്റിംഗ്, എയർ കണ്ടീഷനിംഗ് തുടങ്ങിയ ഉപകരണങ്ങളുടെ ഓൺ/ഓഫ് നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം.
