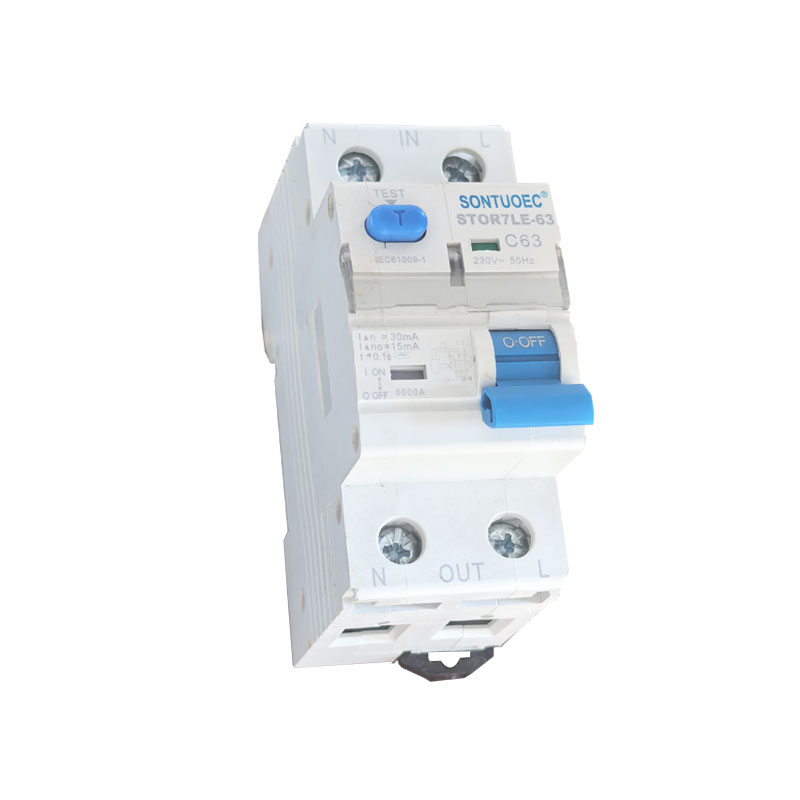

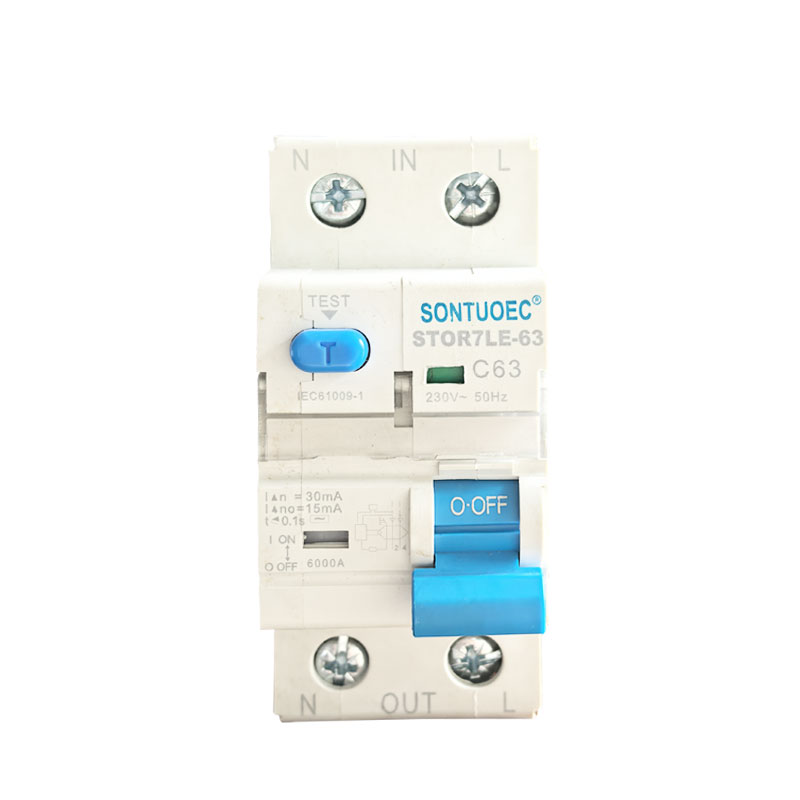

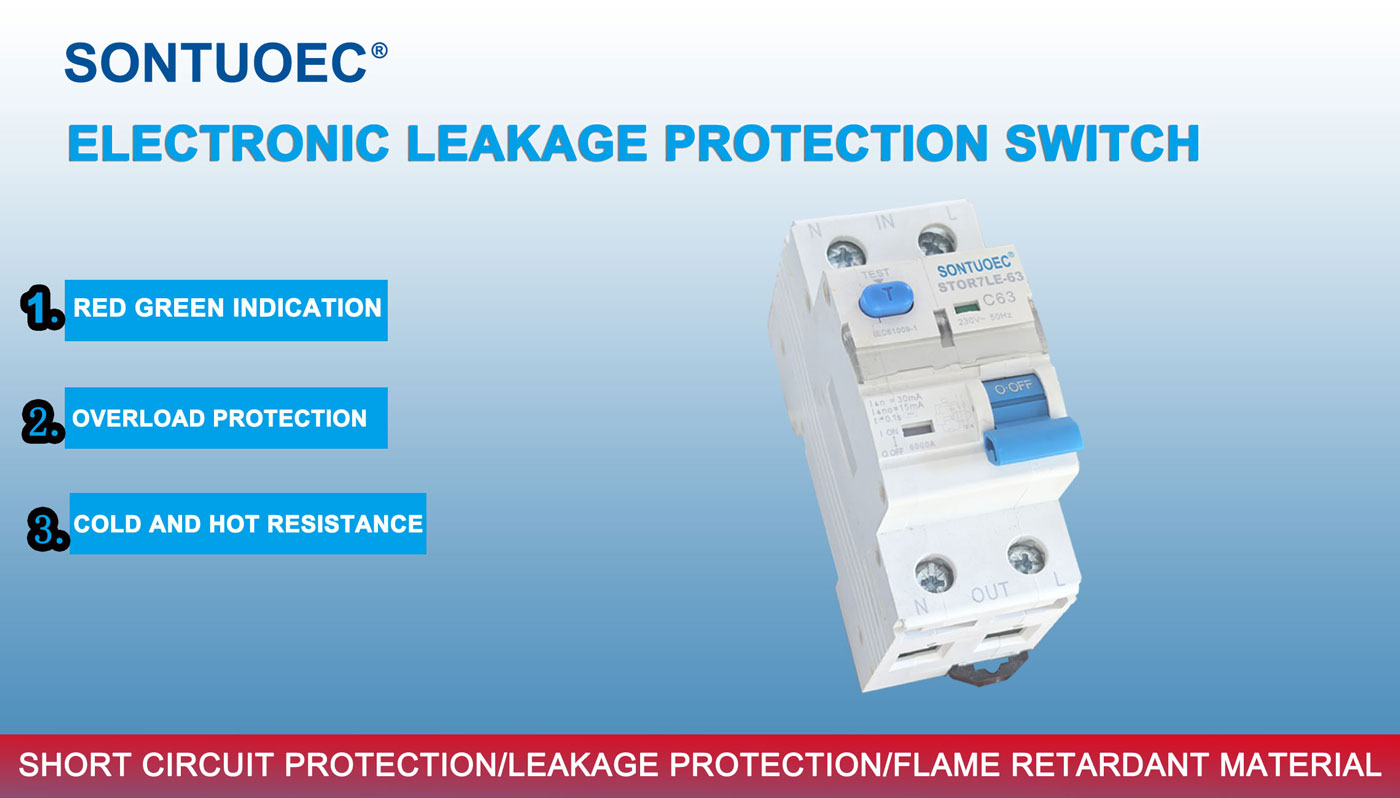

Sontuoec Stro7le-63 സ്മോൾ ലീക്കേജ് പ്രൊട്ടക്ഷൻ സർക്യൂട്ട് ബ്രേക്കർ RCBO

SONTUOEC, വിവിധ ചെറുകിട വൈദ്യുത ഉപകരണങ്ങളുടെ നിർമ്മാണത്തിൽ വൈദഗ്ദ്ധ്യം നേടിയ ചൈനീസ് വിതരണക്കാരിൽ/നിർമ്മാതാക്കളിൽ ഒരാളാണ് STRO7LE-63 RCBO, AC 50/60Hz ൻ്റെ സിംഗിൾ ഫേസ് റസിഡൻസ് സർക്യൂട്ടിൽ ഉപയോഗിക്കുന്നു, റേറ്റുചെയ്ത വോൾട്ടേജ് 240V ഒപ്പം പരമാവധി ഷോർട്ട്-സർക്യൂട്ട് കറൻ്റ് 40A വരെ സ്വയം പരിരക്ഷിക്കുന്നു. ഓവർലോഡിൽ നിന്നും ഷോർട്ട് സർക്യൂട്ടിൽ നിന്നും സിവിൽ ഇലക്ട്രോണിക് സർക്യൂട്ടിനെ സംരക്ഷിക്കാൻ ഇതിന് കഴിയും. ഈ ഉൽപ്പന്നത്തിന് ചെറിയ വോളിയം, ഉയർന്ന ബ്രേക്കിംഗ് കപ്പാസിറ്റി, ലൈവ് വയർ എന്നിവ ഒരേ സമയം വെട്ടിമാറ്റുന്നു, ലൈവ് വയർ എതിർവശത്ത് ബന്ധിപ്പിക്കുമ്പോൾ വൈദ്യുതാഘാതത്തിൽ നിന്ന് വ്യക്തിയെ സംരക്ഷിക്കുകയും ചെയ്യുന്നു. ഇത് IEC 61009-1-ൻ്റെ നിലവാരം പാലിക്കുന്നു.

മോഡൽ:STRO7LE-63

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സ്പെസിഫിക്കേഷനുകൾ:

സാൻഡാർഡ്			IEC/EN 61009-1
ഇലക്ട്രിക്കൽ	തരം (ഭൂമിയുടെ ചോർച്ച അനുഭവപ്പെട്ട തരംഗരൂപം)		ഇലക്ട്രോണിക് തരം
ഫീച്ചറുകൾ	റേറ്റുചെയ്ത നിലവിലെ ഇൻ	A	ഒപ്പം, ഒപ്പം
	ധ്രുവങ്ങൾ	P	1P+N
	റേറ്റുചെയ്ത വോൾട്ടേജ്	V	എസി 230
	റേറ്റുചെയ്ത നിലവിലെ:		6,10,16,20,25,32,40A
	റേറ്റുചെയ്ത സംവേദനക്ഷമത I△n	A	0.01,0.03,0.1,0.3,0.5
	ഇൻസുലേഷൻ വോൾട്ടേജ് Ui	V	250
	റേറ്റുചെയ്ത ശേഷിക്കുന്ന നിർമ്മാണവും	A	500
	ബ്രേക്കിംഗ് കപ്പാസിറ്റി I△m	A	500
	ഷോർട്ട് സർക്യൂട്ട് കറൻ്റ് I△c	A	45,006,000
	റേറ്റുചെയ്ത ആവൃത്തി	Hz	50/60
	മലിനീകരണ ബിരുദം		2
മെക്കാനിക്കൽ	വൈദ്യുത ജീവിതം	t	4000
ഫീച്ചറുകൾ	മെക്കാനിക്കൽ ജീവിതം	t	10000
	സംരക്ഷണ ബിരുദം		IP20
	ആംബിയൻ്റ് താപനില	ºC	-25~+40
	(പ്രതിദിന ശരാശരി ≤35ºC കൂടെ)	ºC	-25~+40
	സംഭരണ താപനില	ºC	-25~+70
ഇൻസ്റ്റലേഷൻ	ടെർമിനൽ കണക്ഷൻ തരം		കേബിൾ/യു-ടൈപ്പ് ബസ്ബാർ/പിൻ-ടൈപ്പ് ബസ്ബാർ
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	മി.മീ2	25
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം മുകളിൽ/താഴെ	AWG	മെയ് 18
	ബസ്ബാറിനുള്ള ടെർമിനൽ വലിപ്പം മുകളിൽ/താഴെ	മി.മീ2	25
	ബസ്ബാറിനുള്ള ടെർമിനൽ വലിപ്പം മുകളിൽ/താഴെ	AWG	മാർച്ച് 18
	മൗണ്ടിംഗ്		DIN റെയിൽ EN 60715(35mm) ഫാസ്റ്റ് ക്ലിപ്പ് ഉപകരണം വഴി
	കണക്ഷൻ		മുകളിൽ നിന്നും താഴെ നിന്നും

STRO7LE-63 RCBO യുടെ പ്രധാന പ്രവർത്തനങ്ങൾ

ഓവർലോഡ് സംരക്ഷണം: സർക്യൂട്ടിലെ കറൻ്റ് STRO7LE-63 RCBO യുടെ റേറ്റുചെയ്ത മൂല്യത്തേക്കാൾ കൂടുതലാകുമ്പോൾ, സർക്യൂട്ടും ഉപകരണങ്ങളും അമിതമായി ചൂടാകുന്നത് തടയാൻ ഒരു നിശ്ചിത സമയത്തിനുള്ളിൽ അത് സ്വയം സർക്യൂട്ട് കട്ട് ചെയ്യും, അങ്ങനെ തീയും കേടുപാടുകളും ഒഴിവാക്കും.

ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം: ഒരു സർക്യൂട്ടിൽ ഒരു ഷോർട്ട് സർക്യൂട്ട് സംഭവിക്കുമ്പോൾ, ഷോർട്ട് സർക്യൂട്ട് കറൻ്റ് സർക്യൂട്ടിനും ഉപകരണങ്ങൾക്കും ഗുരുതരമായ കേടുപാടുകൾ വരുത്തുന്നത് തടയാൻ STRO7LE-63 RCBO വേഗത്തിൽ സർക്യൂട്ട് മുറിക്കും.

ചോർച്ച സംരക്ഷണം: STRO7LE-63 RCBO ഒരു സർക്യൂട്ടിൽ ശേഷിക്കുന്ന കറൻ്റ് (അതായത്, ലീക്കേജ് കറൻ്റ്) കണ്ടുപിടിക്കാൻ പ്രാപ്തമാണ്. ശേഷിക്കുന്ന വൈദ്യുത പ്രവാഹം സെറ്റ് ത്രെഷോൾഡ് കവിയുമ്പോൾ, STRO7LE-63 RCBO വൈദ്യുതാഘാത അപകടങ്ങളും വൈദ്യുത തീപിടുത്തങ്ങളും തടയുന്നതിന് വളരെ ചുരുങ്ങിയ സമയത്തിനുള്ളിൽ സർക്യൂട്ട് വിച്ഛേദിക്കും.

STRO7LE-63 RCBO യുടെ പ്രവർത്തന തത്വം

STRO7-40 RCBO-യിൽ ഒരു ആന്തരിക തെർമൽ മാഗ്നറ്റിക് ട്രിപ്പ് ഡിറ്റക്ടറും (ഓവർലോഡിനും ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണത്തിനും) ശേഷിക്കുന്ന കറൻ്റ് ഡിറ്റക്ടറും (ലീക്കേജ് സംരക്ഷണത്തിനായി) അടങ്ങിയിരിക്കുന്നു. സർക്യൂട്ടിലെ കറൻ്റ് അല്ലെങ്കിൽ ശേഷിക്കുന്ന കറൻ്റ് അസാധാരണമാകുമ്പോൾ, അനുബന്ധ സ്‌ട്രൈക്കർ STRO7-40 RCBO-യുടെ ട്രിപ്പിംഗ് മെക്കാനിസം പ്രവർത്തനക്ഷമമാക്കുന്നു, ഇത് പെട്ടെന്ന് സർക്യൂട്ട് ഛേദിക്കുന്നു.

1. തെർമൽ മാഗ്നറ്റിക് ട്രിപ്പർ: ട്രിപ്പിംഗ് ട്രിഗർ ചെയ്യുന്നതിനായി വൈദ്യുതധാര ചാലകത്തിലൂടെ കടന്നുപോകുമ്പോൾ ഉണ്ടാകുന്ന താപവും കാന്തികക്ഷേത്രവും ഇത് ഉപയോഗപ്പെടുത്തുന്നു. വൈദ്യുതധാര വളരെ ഉയർന്നതായിരിക്കുമ്പോൾ, കണ്ടക്ടർ ചൂടാകുകയും ഒരു കാന്തികക്ഷേത്രം സൃഷ്ടിക്കുകയും ചെയ്യുന്നു, ഇത് താപ കാന്തിക സ്ട്രൈക്കറിനുള്ളിലെ ബൈമെറ്റൽ വളയുകയോ അല്ലെങ്കിൽ ഇരുമ്പ് കാമ്പിനെ ആകർഷിക്കുന്ന കാന്തത്തെ ആകർഷിക്കുകയോ ചെയ്യുന്നു, അങ്ങനെ ട്രിപ്പിംഗ് മെക്കാനിസം പ്രവർത്തനക്ഷമമാക്കുന്നു.

2. റെസിഡ്യൂവൽ കറൻ്റ് ഡിറ്റക്ടർ: സർക്യൂട്ടിലെ ശേഷിക്കുന്ന കറൻ്റ് കണ്ടെത്തുന്നതിന് ഇത് സീറോ സീക്വൻസ് കറൻ്റ് ട്രാൻസ്ഫോർമർ ഉപയോഗിക്കുന്നു. ശേഷിക്കുന്ന വൈദ്യുതധാര സെറ്റ് ത്രെഷോൾഡ് കവിയുമ്പോൾ, സർക്യൂട്ട് മുറിക്കുന്നതിന് ശേഷിക്കുന്ന കറൻ്റ് ഡിറ്റക്ടർ ട്രിപ്പിംഗ് മെക്കാനിസത്തിലേക്ക് ഒരു സിഗ്നൽ അയയ്ക്കും.

STRO7LE-63 RCBO യുടെ സവിശേഷതകൾ

മൾട്ടി-ഫങ്ഷണൽ ഇൻ്റഗ്രേഷൻ: STRO7LE-63 RCBO ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട്, ലീക്കേജ് പ്രൊട്ടക്ഷൻ ഫംഗ്ഷനുകൾ എന്നിവ സമന്വയിപ്പിക്കുന്നു, ഇത് ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളുടെ രൂപകൽപ്പനയും ഇൻസ്റ്റാളേഷനും ലളിതമാക്കുന്നു.

ഉയർന്ന സംവേദനക്ഷമത: STRO7LE-63 RCBO-കൾക്ക് സർക്യൂട്ടിലെ അസാധാരണവും അവശിഷ്ടവുമായ വൈദ്യുതധാരകൾ വേഗത്തിൽ കണ്ടെത്താനും വെട്ടിമാറ്റാനും കഴിയും, ഇത് വിശ്വസനീയമായ സംരക്ഷണം നൽകുന്നു.

ഇൻസ്റ്റാൾ ചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്: STRO7LE-63 RCBO-കൾ സാധാരണയായി എളുപ്പത്തിലുള്ള ഇൻസ്റ്റാളേഷനും അറ്റകുറ്റപ്പണികൾക്കുമായി മോഡുലറൈസ് ചെയ്യപ്പെടുന്നു.

ഉയർന്ന സുരക്ഷ: STRO7-40 RCBO-കൾ വൈദ്യുത സംവിധാനങ്ങളുടെ സുരക്ഷിതമായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിന് ഉയർന്ന സുരക്ഷയ്ക്കും വിശ്വാസ്യതയ്ക്കും വേണ്ടി കർശനമായി പരീക്ഷിക്കുകയും സാക്ഷ്യപ്പെടുത്തുകയും ചെയ്യുന്നു.

STRO7LE-63 RCBO-യുടെ ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

STRO7LE-63 RCBO-കൾ റെസിഡൻഷ്യൽ, കൊമേഴ്‌സ്യൽ, വ്യാവസായിക മേഖലകളിലെ ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു, പ്രത്യേകിച്ചും ഒരേസമയം ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട്, എർത്ത് ലീക്കേജ് പ്രൊട്ടക്ഷൻ എന്നിവ ആവശ്യമുള്ളവ. അസാധാരണമായ കറൻ്റും വോൾട്ടേജും മൂലമുണ്ടാകുന്ന കേടുപാടുകളിൽ നിന്ന് സർക്യൂട്ടുകളും ഉപകരണങ്ങളും സംരക്ഷിക്കുന്നതിനും വൈദ്യുതാഘാതം തടയുന്നതിനുമായി അവ സാധാരണയായി വിതരണ ബോക്സുകളിലോ സ്വിച്ച്ബോർഡുകളിലോ കൺട്രോൾ കാബിനറ്റുകളിലോ ഇൻസ്റ്റാൾ ചെയ്യുന്നു.
