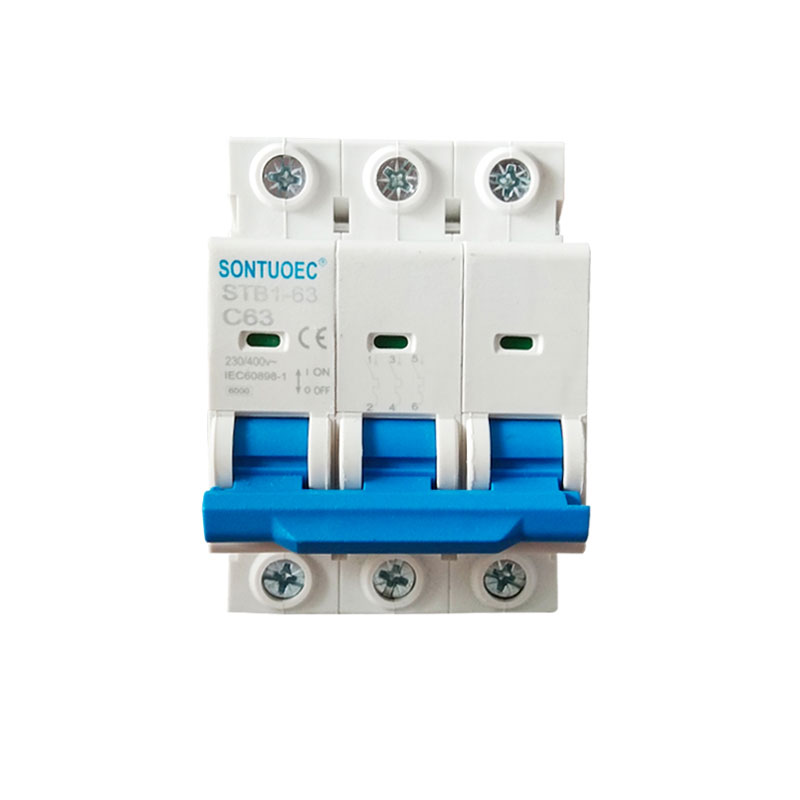

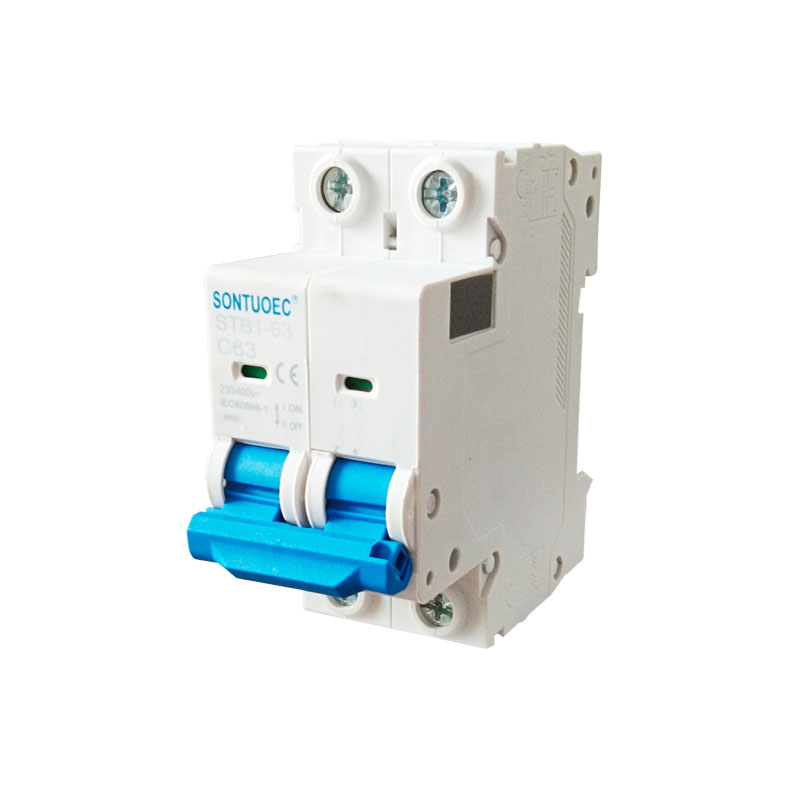

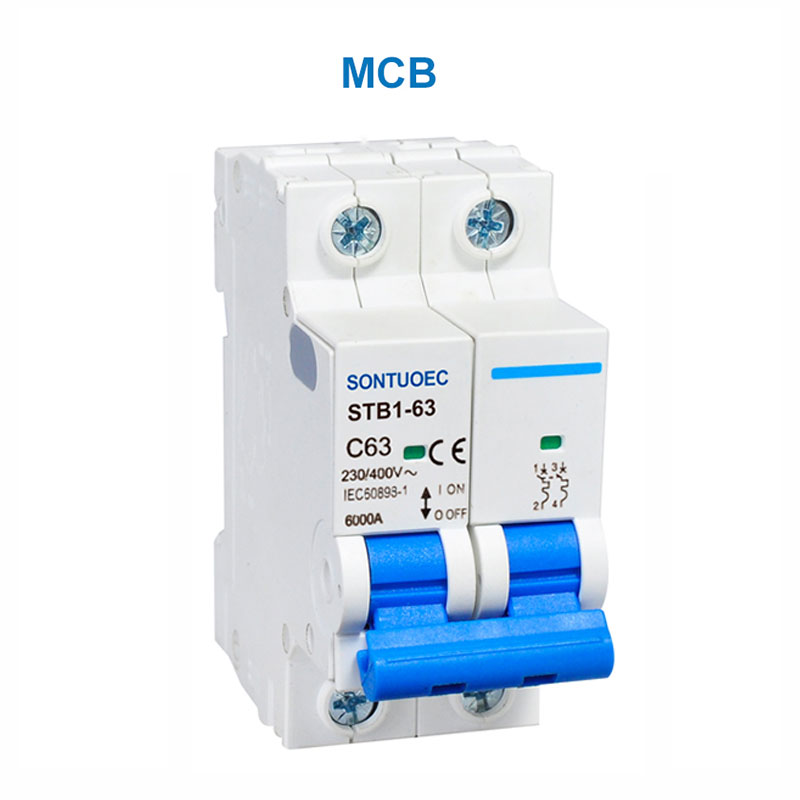

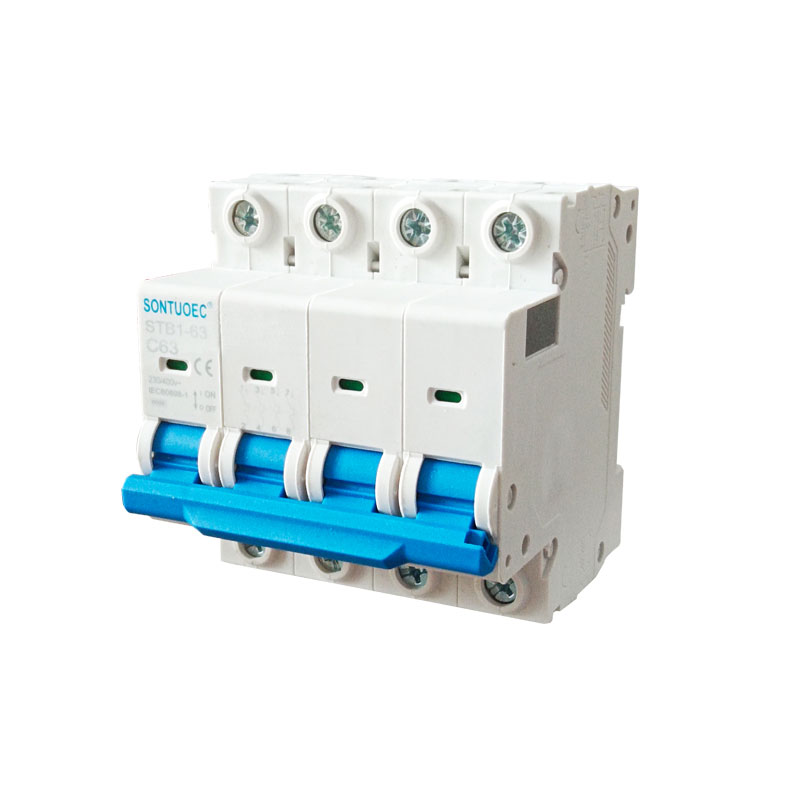

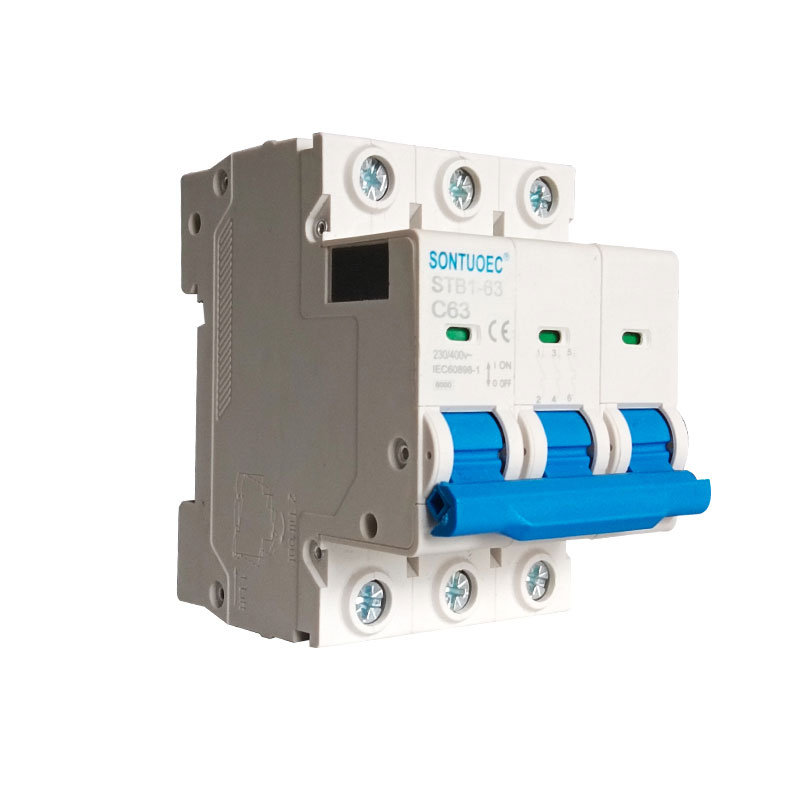

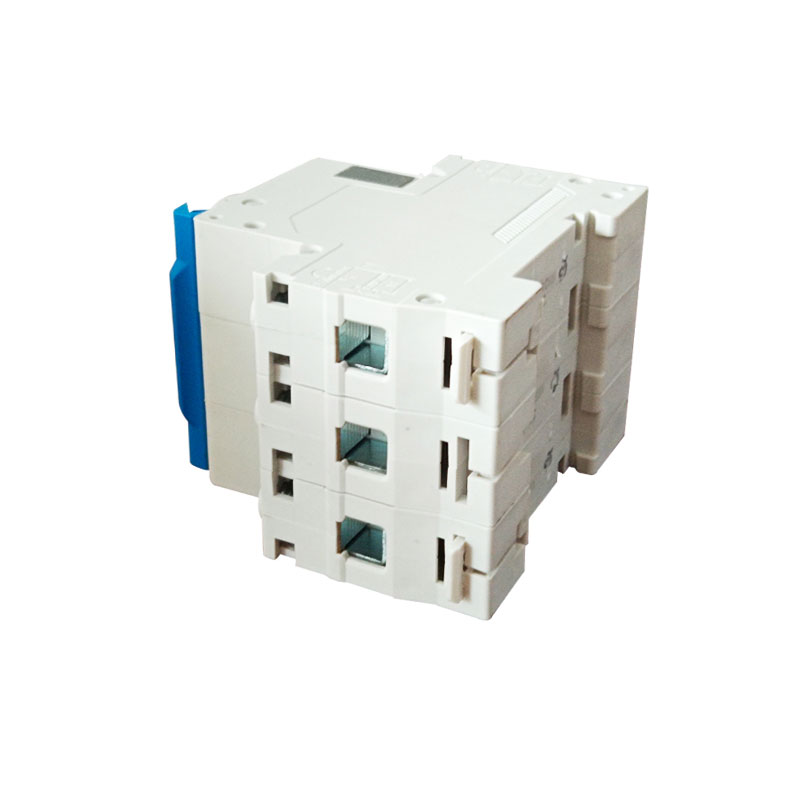

എംസിബി, മുഴുവൻ പേര് മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറാണ്. Stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ, അസാധാരണമായ കറന്റ് ഇവന്റിൽ സർക്യൂട്ടുകൾ വേഗത്തിൽ മുറിക്കാൻ പ്രാപ്തമാണ് (ഉദാ. ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ടുകൾ മുതലായവ)
മാതൃക |
Stb1-63 |
നിലവാരമായ |
IEC60898-1 |
കഴുക്കോല് |
1 പി, 2 പി, 3 പി, 4 പി |
കർവ് ട്രിപ്പ് ചെയ്യുന്നു |
ബി, സി, ഡി |
റേറ്റുചെയ്ത ഷോർട്ട്-സർക്യൂട്ട് ശേഷി (ICN) |
3 കെ, 4.5 കെ, 6 കെ |
റേറ്റുചെയ്ത കറന്റ് (ഇൻ) |
1,2,4,610,16,20,25,32,40,50,50 രൂപ |
റേറ്റുചെയ്ത വോൾട്ടേജ് (യുഎൻ) |
AC230 (240) / 400 (415) വി |
മാഗ്നറ്റിക് റിലീസുകൾ |
B കർവ്: 3ഇയ്ക്കും 5 നും ഇടയിൽ സി കർവ്: 5in, 10in എന്നിവയ്ക്കിടയിൽ ഡി കർവ്: 10-നും 14in നും ഇടയിൽ |
ഇലക്ട്രോ-മെക്കാനിക്കൽ സഹിഷ്ണുത |
6000 സൈക്കിളുകൾ |
Stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിന്റെ പ്രധാന പ്രവർത്തനങ്ങൾ
1.
2. ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷണം: സർക്യൂട്ട്, ഉപകരണങ്ങൾ നശിപ്പിക്കുന്നതിൽ നിന്ന് ഷോർട്ട്-സർക്യൂട്ട് നിലവിലെ ഒരു ഷോർട്ട് സർക്യൂട്ട് ഉണ്ടാകുമ്പോൾ, ഷോർട്ട്-സർക്യൂട്ട് ബ്രേക്ക്വർ ഉടൻ തന്നെ സർക്യൂട്ട് മുറിക്കുന്നത് തടയാൻ സർക്യൂട്ട് മുറിച്ചുമാറ്റുന്നു.
3. ഒറ്റയടിക്ക് (ചില എംസിബികൾക്കും): ചോർച്ച പരിരക്ഷയുള്ള എംസിബികൾക്ക്, സർക്യൂട്ടിൽ ചോർച്ചയുണ്ടാകുമ്പോൾ, വ്യക്തിഗത സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ വിൽവെടുക്കുന്നു.
എംസിബിഎസിൽ സാധാരണയായി ഉള്ളിൽ ഒരു താപ മാഗ്നെറ്റിക് അല്ലെങ്കിൽ ഇലക്ട്രോണിക് ട്രിപ്പ് ഡിറ്റൂർ അടങ്ങിയിരിക്കുന്നു, ഇത് സർക്യൂട്ടിലെ നിലവിലെ മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിന് ഉപയോഗിക്കുന്നു. കറന്റ് അസാധാരണമായിരിക്കുമ്പോൾ, സ്ട്രൈക്കർ എംസിബിയുടെ ട്രിപ്പിംഗ് സംവിധാനം ട്രിപ്പിംഗ് ചെയ്യുന്നു, stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്ക്ട്ടോയ്ക്ക് കാരണമാകുന്നു.
. കറന്റ് വളരെ വലുതാകുമ്പോൾ, കണ്ടക്ടർ ചൂടാക്കുന്നു, താപ മാഗ്നറ്റിക് സ്ട്രൈക്കറിനുള്ളിൽ വളയാൻ കാരണമാകുന്നു, അങ്ങനെ ട്രിപ്പിംഗ് സംവിധാനത്തിന് പ്രേരിപ്പിക്കുന്നു.
2.electonicy സ്ട്രൈക്കർ: നിലവിലെ മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിന് ഇത് ഇലക്ട്രോണിക് ഘടകങ്ങൾ ഉപയോഗിക്കുന്നു, ഒപ്പം ട്രിപ്പിംഗ് സംവിധാനത്തിന്റെ പ്രവർത്തനം നിയന്ത്രിക്കുക. അസാധാരണമായ ഒരു കറന്റ് കണ്ടെത്തിയപ്പോൾ, ഇലക്ട്രോണിക് സ്ട്രൈക്കർ സർക്യൂട്ട് മുറിക്കാൻ ട്രിപ്പിംഗ് സംവിധാനത്തിലേക്ക് ഒരു സിഗ്നൽ അയയ്ക്കുന്നു.
വൈദ്യുതി, വാണിജ്യ, വ്യാവസായിക മേഖലകളിൽ വൈദ്യുതി സംവിധാനങ്ങളിൽ എംസിബികൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു, അവ രക്തപ്രവാഹവും ഉപകരണങ്ങളും അസാധാരണ പ്രവാഹങ്ങൾ മൂലമുണ്ടാകുന്ന നാശത്തിൽ നിന്ന്. വിതരണ ബോക്സുകളിൽ, സ്വിച്ച്ബോർഡുകൾ അല്ലെങ്കിൽ നിയന്ത്രണ കാബിനറ്റുകൾ എന്നിവയിൽ അവ സാധാരണയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്, മാത്രമല്ല ഒരു സർക്യൂട്ടിന്റെ പ്രധാന സ്വിച്ച് അല്ലെങ്കിൽ ബ്രാഞ്ച് സ്വിച്ചുകമായി ഉപയോഗിക്കുന്നു.
എംസിബിഎസിന്റെ തിരഞ്ഞെടുക്കൽ
1.അത് കാണുക പ്രാദേശിക വൈദ്യുത സുരക്ഷാ മാനദണ്ഡങ്ങളും നിയന്ത്രണങ്ങളുമായും തിരഞ്ഞെടുത്ത stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്ക്കോളികൾ ഉറപ്പാക്കേണ്ടത് പ്രധാനമാണ്.
. ഇൻസ്റ്റാളേഷൻ, പ്രസക്തമായ വൈദ്യുത സുരക്ഷാ നിയന്ത്രണങ്ങളും പ്രവർത്തന നടപടിക്രമങ്ങളും നിരീക്ഷിക്കണം.
