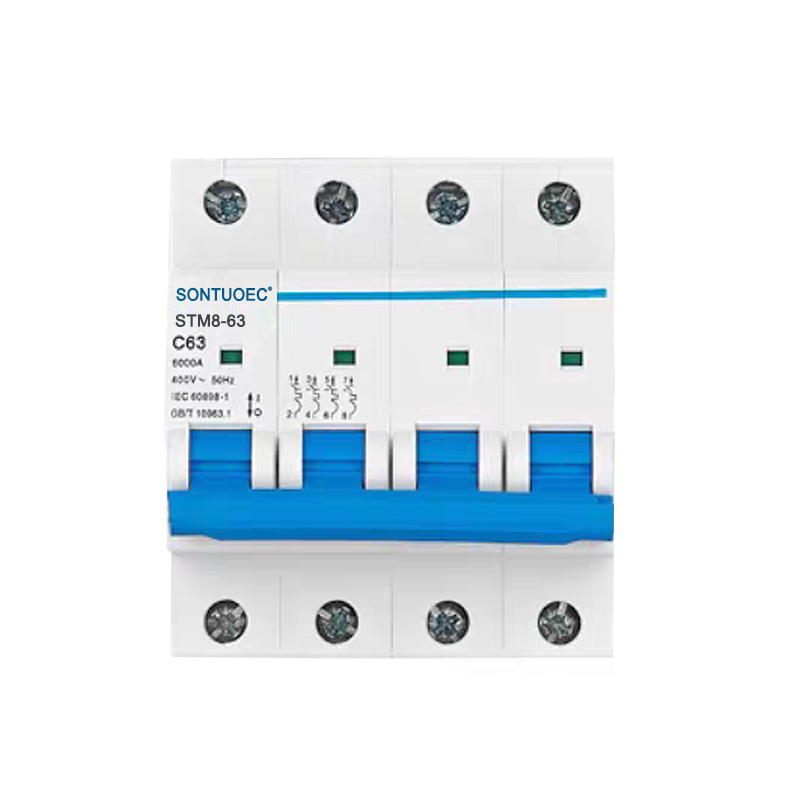

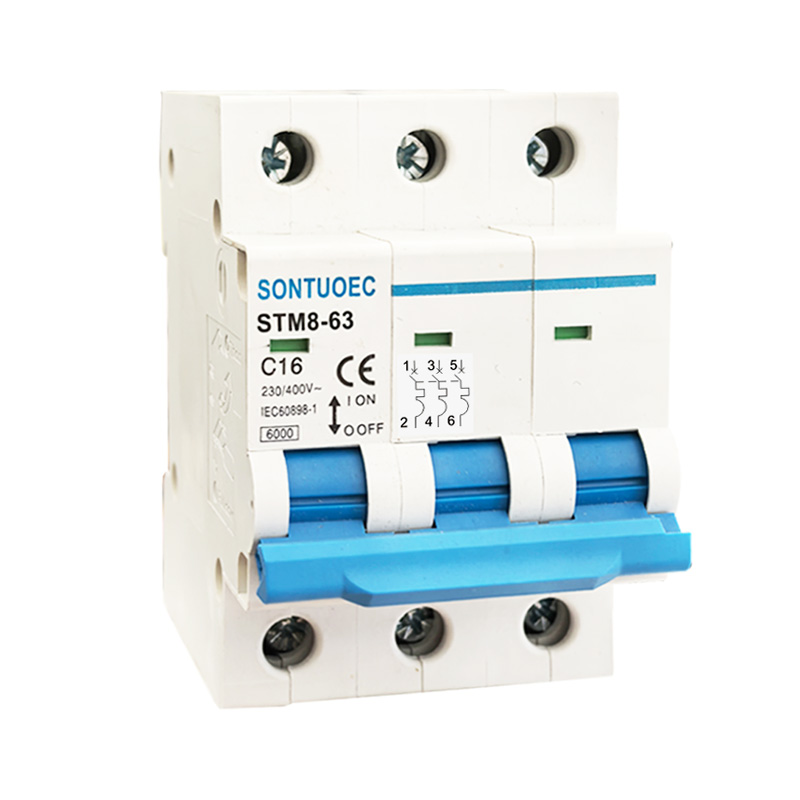

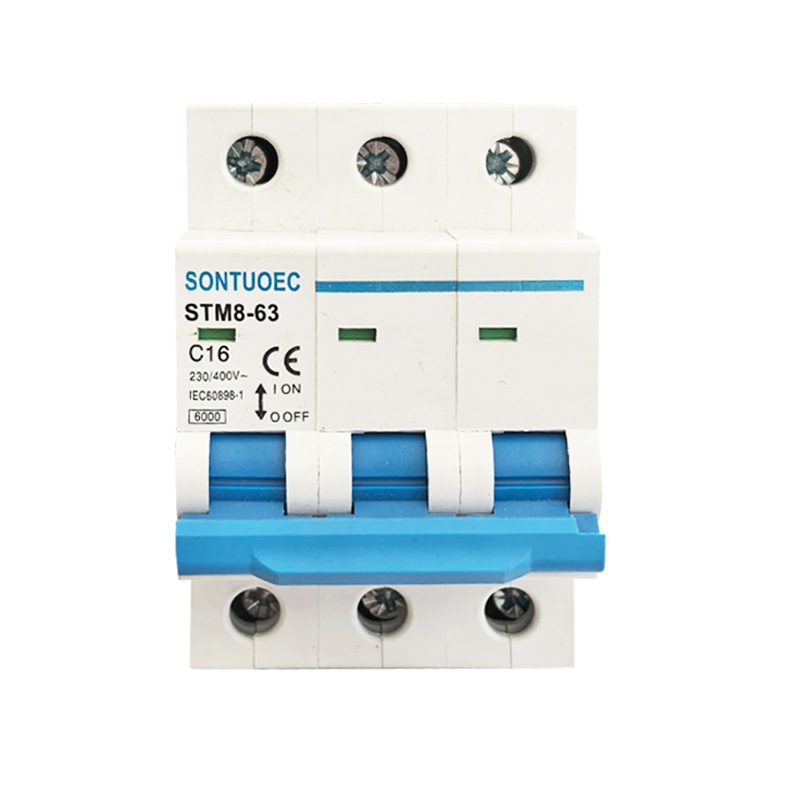

STM8-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ 6 കെ 2 പി 3 പി 4 പി 160 / 400V

വിവിധ ചെറിയ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ ഉത്പാദനത്തിൽ പ്രത്യേകതയുള്ള ചൈനീസ് വിതരണക്കാരിൽ ഒരാളാണ് സോന്യൂക് 230 / 400v വിലയുള്ള വോൾട്ടേജിലെ പവർ സിസ്റ്റത്തിന് ഇത് അനുയോജ്യമാണ്, കൂടാതെ 63 എ വരെ കറർച്ച നടത്തും. ലൈറ്റിംഗ്, പവർ ഡിസ്ട്രിബ്യൂഷൻ, ഓവർലോഡ്, ഹ്രസ്വ സർക്യൂട്ട് സംരക്ഷണം എന്നിവയ്ക്കായി ഇത് പ്രധാനമായും ഓഫീസ് ബിൽഡിംഗ്, വസതിയിൽ പ്രയോഗിക്കുന്നു. സാധാരണയായി, പവർ സിസ്റ്റത്തിന്റെ പതിവ് കൈമാറ്റമാകാത്തതും ഇത് ഉപയോഗിക്കാം. അത് IEC60898-1 എന്ന മാനദണ്ഡങ്ങളുമായി പൊരുത്തപ്പെടുന്നു.

മോഡൽ:STM8-63

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

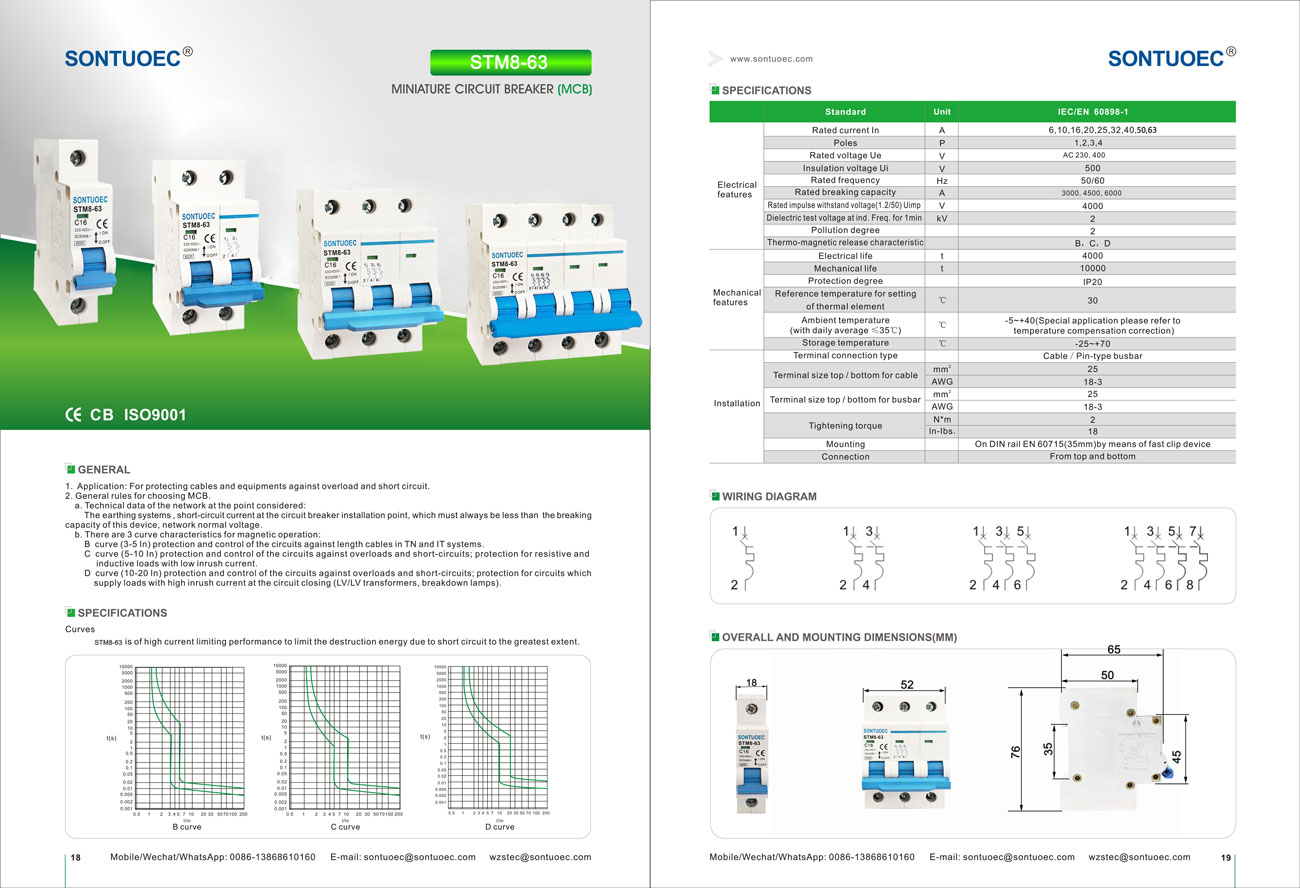

സവിശേഷതകൾ:

	നിലവാരമായ		IEC / en 60898-1
വൈദ്യുത സവിശേഷതകൾ	റേറ്റുചെയ്തത് നിലവിലുള്ളത്	A	1,2,4,6,10,10,16,1,25,32,40,50,50,50,50,0,63
	തൂണുകൾ	P	1,2,3,4
	റേറ്റുചെയ്ത വോൾട്ടേജ് ue	V	എസി 230, 400
	ഇൻസുലേഷൻ വോൾട്ടേജ് യുഐ	V	500
	റേറ്റുചെയ്ത ആവൃത്തി	HZ	50/60
	റേറ്റുചെയ്ത ബ്രേക്കിംഗ് ശേഷി	A	3000, 4500, 6000
	റേറ്റുചെയ്ത പ്രേരണ വോൾട്ടേജ് (1.2 / 50) യുഐപി	V	4000
	Ind.freq- ൽ ഡീലക്ട്രിക് ടെസ്റ്റ് വോൾട്ടേജ്. 1 മിനിറ്റിന്	കെവി	2
	മലിനീകരണ ബിരുദം		2
	തെർമോ-മാഗ്നറ്റിക് റിലീസ് സ്വഭാവം		ബി, സി, ഡി
മെക്കാനിക്കൽ സവിശേഷതകൾ	വൈദ്യുത ജീവന്	t	4000
	മെക്കാനിക്കൽ ജീവിതം	t	10000
	പരിരക്ഷണ ബിരുദം		IP20
	ക്രമീകരണത്തിനുള്ള റഫറൻസ് താപനില	ºc	30
	താപ ഘടകത്തിന്റെ	ºc	30
	ആംബിയന്റ് താപനില	ºc	-5 ~ + 40 (പ്രത്യേക അപ്ലിക്കേഷൻ ദയവായി റഫർ ചെയ്യുക
	(ദൈനംദിന ശരാശരി ≤35ºc)	ºc	താപനില നഷ്ടപരിഹാരം തിരുത്തൽ)
	സംഭരണ താപനില	ºc	-25 ~ + 70
പതിഷ്ഠാപനം	അതിതീവ്രമായ കണക്ഷൻ തരം		കേബിൾ / പിൻ-തരം ബൗസ്ബാർ
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ	എംഎം²	25
	കേബിളിനുള്ള ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ	Awg	മാർച്ച് 18
	തെർമൈനൽ വലുപ്പം ടോപ്പ് / ചുവടെ ബൗസ്ബാർ	എംഎം²	25
	തെർമൈനൽ വലുപ്പം ടോപ്പ് / ചുവടെ ബൗസ്ബാർ	Awg	മാർച്ച് 18
	ടോർക്ക് കർശനമാക്കുക	N^*m	2
	ടോർക്ക് കർശനമാക്കുക	ഇൻ-പ bs ണ്ട്	18

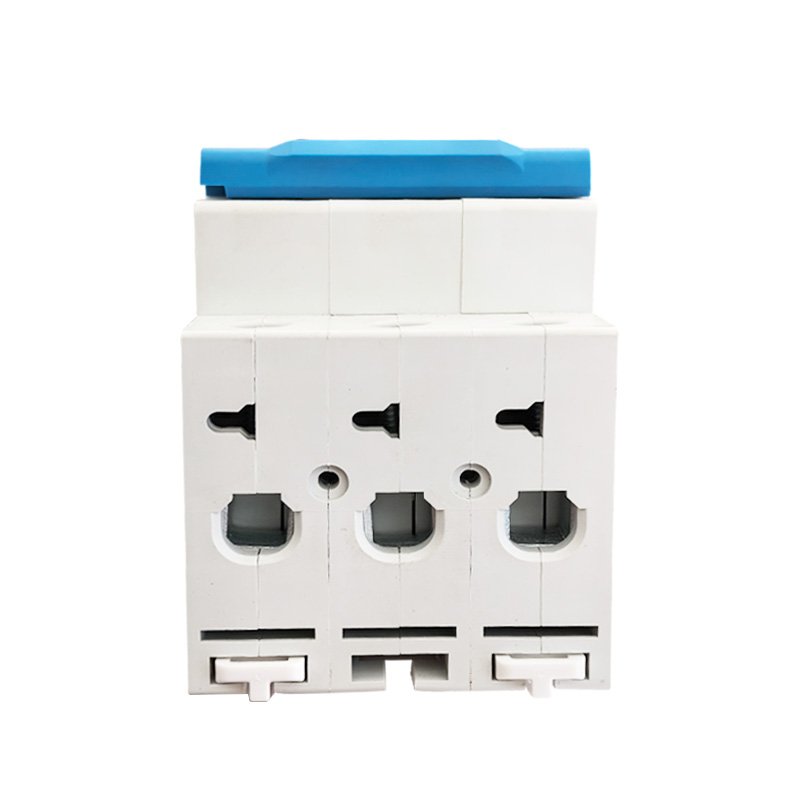

	മ inging ണ്ട്		മേല് ഫാസ്റ്റ് ക്ലിപ്പ് ഉപകരണത്തിലൂടെ D 60715 (35 മിമി)
	കൂട്ടുകെട്ട്		മുതല് മുകളിലും താഴെയുമായി

Stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിന്റെ പ്രധാന പ്രവർത്തനങ്ങൾ

2. ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷണം: സർക്യൂട്ട്, ഉപകരണങ്ങൾ നശിപ്പിക്കുന്നതിൽ നിന്ന് ഷോർട്ട്-സർക്യൂട്ട് നിലവിലെ ഒരു ഷോർട്ട് സർക്യൂട്ട് ഉണ്ടാകുമ്പോൾ, ഷോർട്ട്-സർക്യൂട്ട് ബ്രേക്ക്വർ ഉടൻ തന്നെ സർക്യൂട്ട് മുറിക്കുന്നത് തടയാൻ സർക്യൂട്ട് മുറിച്ചുമാറ്റുന്നു.

3. ഒറ്റയടിക്ക് (ചില എംസിബികൾക്കും): ചോർച്ച പരിരക്ഷയുള്ള എംസിബികൾക്ക്, സർക്യൂട്ടിൽ ചോർച്ചയുണ്ടാകുമ്പോൾ, വ്യക്തിഗത സുരക്ഷ പരിരക്ഷിക്കുന്നതിന് stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ വിൽവെടുക്കുന്നു.

എംസിബികളുടെ പ്രവർത്തനത്തിന്റെ തത്വം

എംസിബിഎസിൽ സാധാരണയായി ഉള്ളിൽ ഒരു താപ മാഗ്നെറ്റിക് അല്ലെങ്കിൽ ഇലക്ട്രോണിക് ട്രിപ്പ് ഡിറ്റൂർ അടങ്ങിയിരിക്കുന്നു, ഇത് സർക്യൂട്ടിലെ നിലവിലെ മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിന് ഉപയോഗിക്കുന്നു. കറന്റ് അസാധാരണമായിരിക്കുമ്പോൾ, സ്ട്രൈക്കർ എംസിബിയുടെ ട്രിപ്പിംഗ് സംവിധാനം ട്രിപ്പിംഗ് ചെയ്യുന്നു, stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്ക്ട്ടോയ്ക്ക് കാരണമാകുന്നു.

. കറന്റ് വളരെ വലുതാകുമ്പോൾ, കണ്ടക്ടർ ചൂടാക്കുന്നു, താപ മാഗ്നറ്റിക് സ്ട്രൈക്കറിനുള്ളിൽ വളയാൻ കാരണമാകുന്നു, അങ്ങനെ ട്രിപ്പിംഗ് സംവിധാനത്തിന് പ്രേരിപ്പിക്കുന്നു.

2.electonicy സ്ട്രൈക്കർ: നിലവിലെ മാറ്റങ്ങൾ കണ്ടെത്തുന്നതിന് ഇത് ഇലക്ട്രോണിക് ഘടകങ്ങൾ ഉപയോഗിക്കുന്നു, ഒപ്പം ട്രിപ്പിംഗ് സംവിധാനത്തിന്റെ പ്രവർത്തനം നിയന്ത്രിക്കുക. അസാധാരണമായ ഒരു കറന്റ് കണ്ടെത്തിയപ്പോൾ, ഇലക്ട്രോണിക് സ്ട്രൈക്കർ സർക്യൂട്ട് മുറിക്കാൻ ട്രിപ്പിംഗ് സംവിധാനത്തിലേക്ക് ഒരു സിഗ്നൽ അയയ്ക്കുന്നു.

എംസിബിയുടെ ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

വൈദ്യുതി, വാണിജ്യ, വ്യാവസായിക മേഖലകളിൽ വൈദ്യുതി സംവിധാനങ്ങളിൽ എംസിബികൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു, അവ രക്തപ്രവാഹവും ഉപകരണങ്ങളും അസാധാരണ പ്രവാഹങ്ങൾ മൂലമുണ്ടാകുന്ന നാശത്തിൽ നിന്ന്. വിതരണ ബോക്സുകളിൽ, സ്വിച്ച്ബോർഡുകൾ അല്ലെങ്കിൽ നിയന്ത്രണ കാബിനറ്റുകൾ എന്നിവയിൽ അവ സാധാരണയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്, മാത്രമല്ല ഒരു സർക്യൂട്ടിന്റെ പ്രധാന സ്വിച്ച് അല്ലെങ്കിൽ ബ്രാഞ്ച് സ്വിച്ചുകമായി ഉപയോഗിക്കുന്നു.

എംസിബിഎസിന്റെ തിരഞ്ഞെടുക്കൽ

1.അത് കാണുക പ്രാദേശിക വൈദ്യുത സുരക്ഷാ മാനദണ്ഡങ്ങളും നിയന്ത്രണങ്ങളുമായും തിരഞ്ഞെടുത്ത stb1-63 മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്ക്കോളികൾ ഉറപ്പാക്കേണ്ടത് പ്രധാനമാണ്.

. ഇൻസ്റ്റാളേഷൻ, പ്രസക്തമായ വൈദ്യുത സുരക്ഷാ നിയന്ത്രണങ്ങളും പ്രവർത്തന നടപടിക്രമങ്ങളും നിരീക്ഷിക്കണം.
