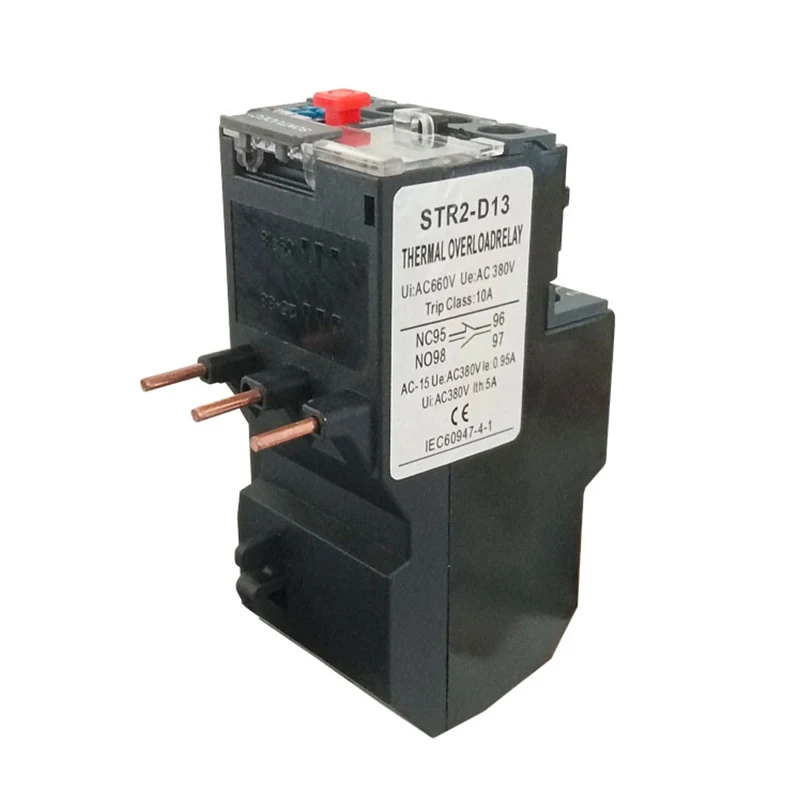

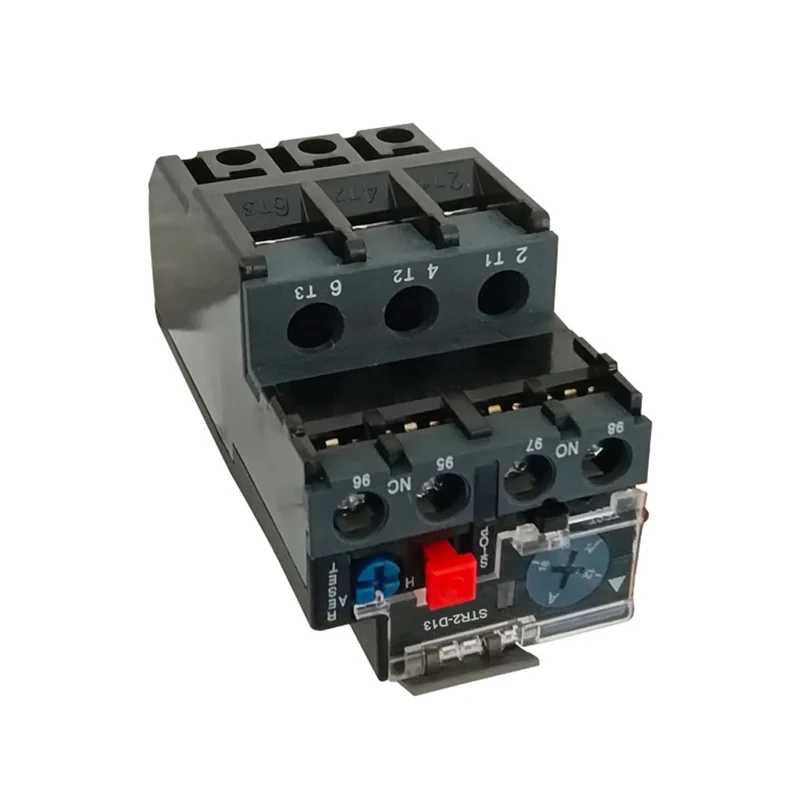

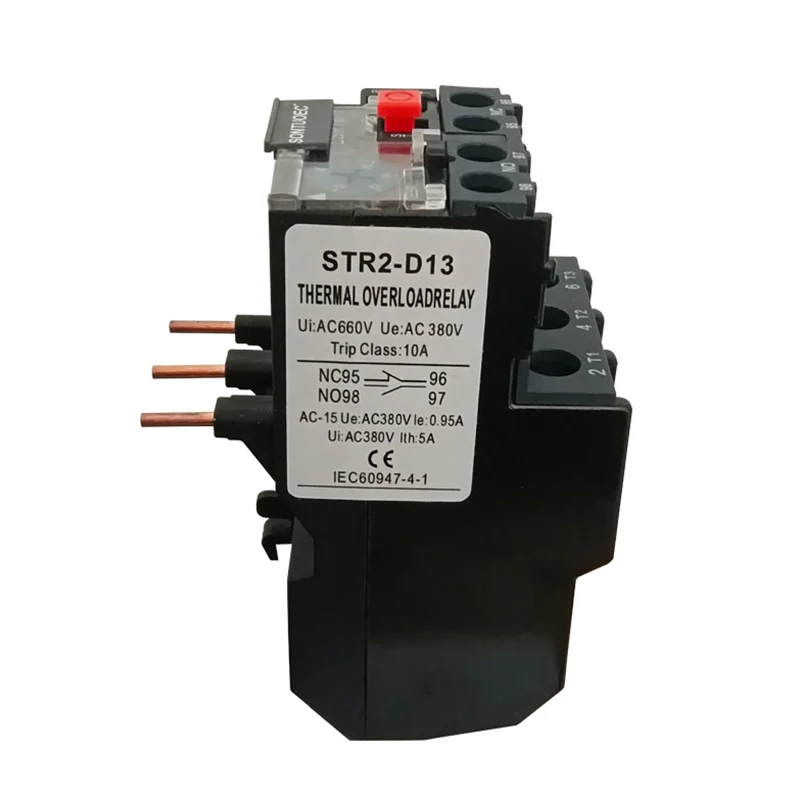

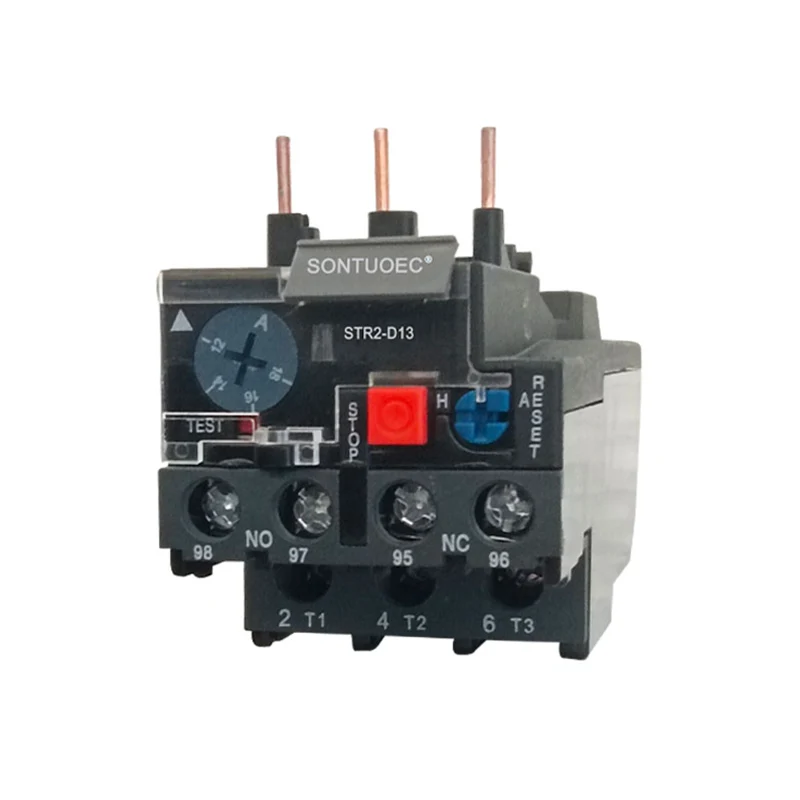

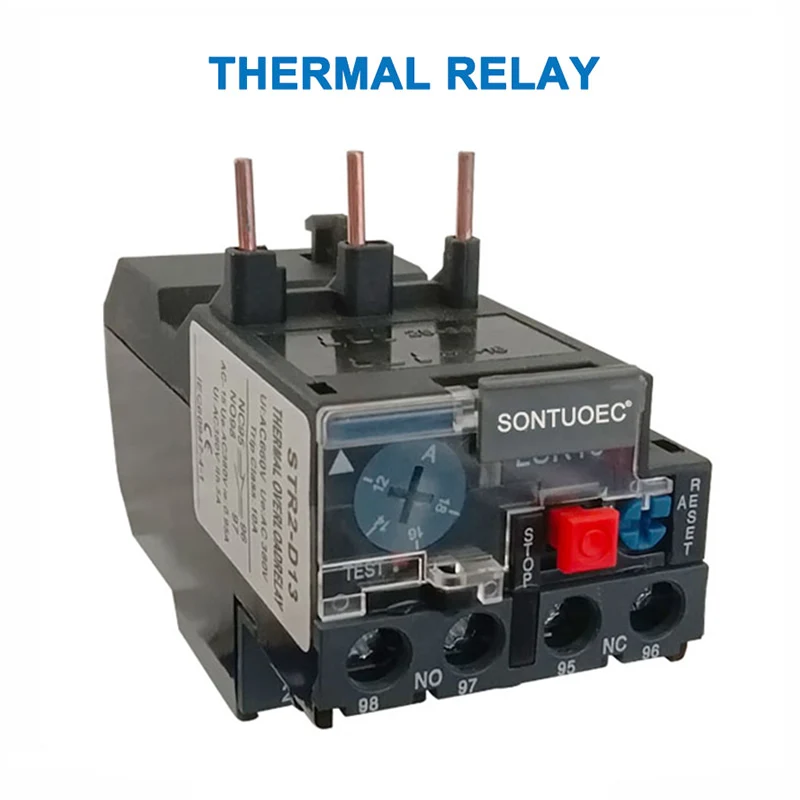

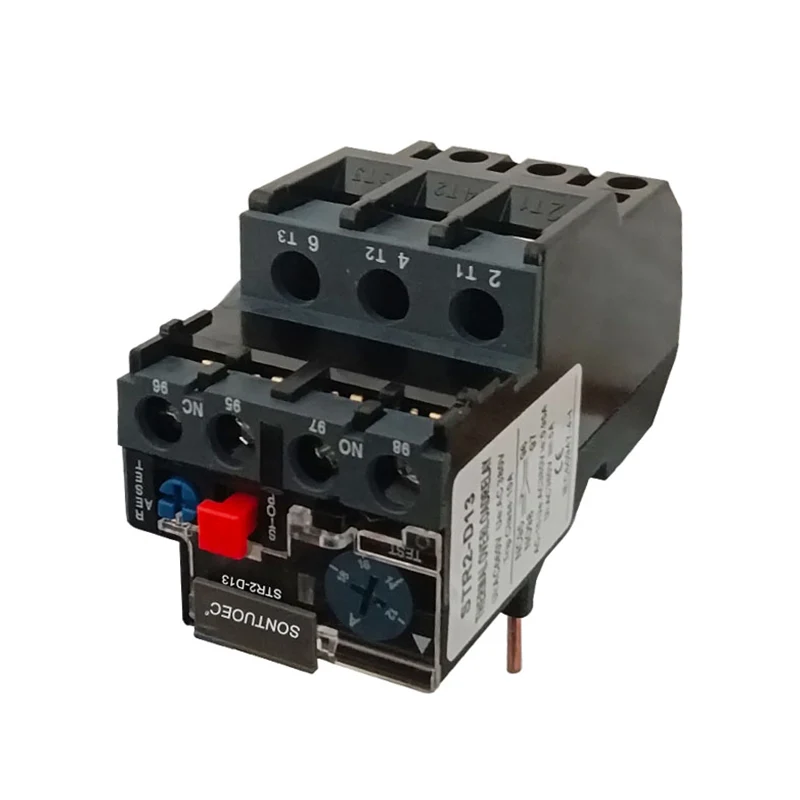

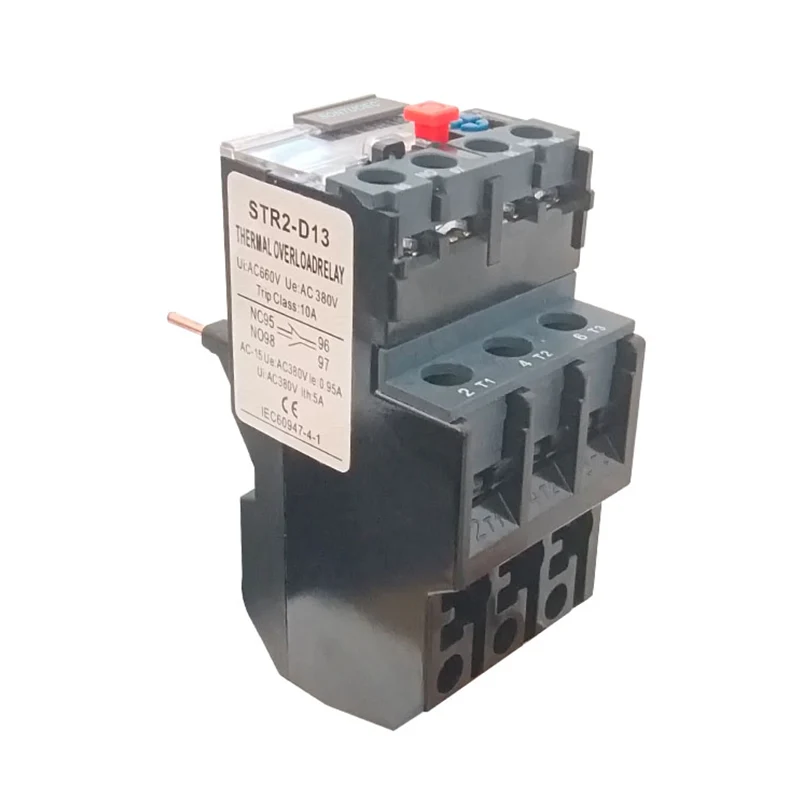

STR2-D13 തെർമൽ റിലേ

സ്ട്ര 2-ഡി 11 താൽമൽ റിലേയാണ് താപ ഘടകം സൃഷ്ടിച്ച താപത്തിന്റെ ഉപയോഗം, അതിനാൽ, ബന്ധിപ്പിക്കുന്ന വടിയുടെ പ്രവർത്തനം വിപുലീകരിക്കേണ്ടതുണ്ട്, അതിനാൽ മോട്ടോറിന്റെ ഓവർലോഡ് പരിരക്ഷ നേടുന്നതിന്. മോട്ടോറിന്റെ ഓവർലോഡ് പരിരക്ഷണ ഘടകമായി, str2-d13 താപവർത്തിമാരായ തെർമൽ റിലേയ്ക്ക് ചെറിയ വലിപ്പം, ലളിതമായ ഘടന, കുറഞ്ഞ ചെലവ് എന്നിവയുടെ ഗുണങ്ങളുണ്ട്.

മോഡൽ:STR2-D13

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സവിശേഷതകൾ:

ഉൽപ്പന്ന നാമം താപ ഓവർലോഡ് റിലേ
മാതൃക Str2-d13
അസംസ്കൃതപദാര്ഥം പ്ലാസ്റ്റിക്, ഇലക്ട്രോണിക് ഘടകങ്ങൾ
താപ സമ്പർക്കം 1no + 1nc
താപ റിലേട്ടഡ് കറന്റ് 0.1a-25a
ക്രമീകരിക്കാവുന്ന നിലവിലെ ശ്രേണി (എ) ക്രമീകരണം ശ്രേണി 1a-1.6a
1.6a-2.5a
4a-6a
5.5A-8 എ
7a-10 എ
9a-13a
12 എ -20a
17 എ -25 എ
ഓർഡർ നൽകുമ്പോൾ Pls നിലവിലെ ശ്രേണി ശ്രദ്ധിക്കുക
യുയി
ആവര്ത്തനം 660 വി
ട്രിപ്പിംഗ് ക്ലാസ് 50 / 60HZ
ആകെ വലുപ്പം (ഏകദേശം) 7 × 4.5 × 7.5 സിഎം / 2.8 "× 2.8" × 1.8 × 2.95 "(l * w * h)
നിറം       ചിത്രം കാണിച്ച ചിത്രം


പ്രധാന സാങ്കേതിക പാരാമീറ്ററുകൾ

മാതൃക റേറ്റുചെയ്ത കറന്റ് ഇല്ല. ശ്രേണി ക്രമീകരണം (എ) ബന്ധപ്പെടേണ്ടതിന്
Str2--25 25 1301 0.1 ~ 0.12 ~ 0.14 ~ 0.16 Str2-9 ~ 32
1302 0.16 ~ 0.19 ~ 0.22 ~ 0.25
1303 0.25 ~ 0.3 ~ 0.35 ~ 0.4
1304 0.4 ~ 0.05 ~ 0.63
1305 0.63 ~ 0.8 ~ 0.9 ~ 1
1306 1 ~ 1.2 ~ 1.4 ~ 1.6
1307 1.6 ~ 1.9 ~ 2.2 ~ 2.5 Str2-12 ~ 32
1308 2.5 ~ 3 ~ 3.5 ~ 4
1309 4 ~ 5 ~ 6
1312 5.5 ~ 6 ~ 7 ~ 8
1314 7 ~ 8 ~ 9 ~ 10
1316 9 ~ 11 ~ 13
1321 12 ~ 14 ~ 16 ~ 18 Str2-12 ~ 32
1322 17 ~ 21 ~ 25 Str2-12 ~ 32
1353 23 ~ 32 STR2-25 / 32 (lc1-D25 / 32)
Str2-36 36 2353 23 ~ 26 ~ 29 ~ 32
2353 28 ~ 32 ~ 36 Str2-32
2353 30 ~ 40
Str2-93 93 3322 23 ~ 26 ~ 32 STR2-40 ~ 95
3353 17 ~ 25
3355 30 ~ 33 ~ 36 ~ 40
3357 37 ~ 41 ~ 46 ~ 50 STR2-50 ~ 95
3359 48 ~ 51 ~ 60 ~ 65
3361 55 ~ 0 ~ 65 ~ 70 STR2-62 ~ 95
3363 63 ~ 71 ~ 80 Str2-80 / str2-95
3365 80 ~ 85 ~ 93 Str2-95
Str2-140 140 80 ~ 104
95 ~ 120
110 ~ 140


ഘടനയും ഘടനയും

STR2-D13 താപവാദം പ്രധാനമായും ചൂടാക്കൽ ഘടകം, ബീമെറ്റൽ, കോൺടാക്റ്റുകൾ, ഒരു കൂട്ടം ട്രാൻസ്മിഷൻ, ക്രമീകരണ സംവിധാനം എന്നിവ ഉൾപ്പെടുന്നു. അവയിൽ ചൂടാക്കൽ ഘടകം ചെറുകിട പ്രതിരോധിക്കുന്ന ഒരു കഷണം ആണ്, ഇത് പരിരക്ഷിക്കാൻ മോട്ടോർ സംരക്ഷിതനായ പരമ്പരയിൽ ബന്ധിപ്പിച്ചിരിക്കുന്നു; ബീമൽ ​​വിപുലീകരിച്ച് രണ്ട് തരം മെറ്റൽ ഷീറ്റുകൾ ഉപയോഗിച്ചാണ് ബിമറ്റൽ ഷീറ്റ് നിർമ്മിച്ചിരിക്കുന്നത്, ഒരുമിച്ച് അമർത്തി, വൈദ്യുത പ്രവാഹം ചൂടാക്കൽ മൂലകത്തെ കടന്നുപോകുമ്പോൾ, ചൂട് കാരണം ബിമറ്റൽ ഷീറ്റ് വളരും.

STR2-D13 Thermal Relay

STR2-D13 Thermal Relay




STR2-D13 Thermal Relay


STR2-D13 Thermal Relay

STR2-D13 Thermal Relay



സാങ്കേതിക പാരാമീറ്ററുകൾ

റേറ്റുചെയ്ത വോൾട്ടേജ്, റേറ്റഡ്, റേറ്റഡ് ആവൃത്തി, തിരുത്തൽ നിലവിലെ ശ്രേണി എന്നിവയുടെ സ്ട്രാ 2-ഡി 11 താപ നിരയുടെ പ്രധാന സാങ്കേതിക പാരാമീറ്ററുകൾ ഉൾപ്പെടുന്നു. അവയിൽ, റേറ്റുചെയ്ത വോൾട്ടേജ് ഏറ്റവും ഉയർന്ന വോൾട്ടേജ് മൂല്യത്തെ സൂചിപ്പിക്കുന്നു, സാധാരണയായി str2-d13 താപവർത്തിമാരും 380v, 600 വി മുതലായവ; റേറ്റുചെയ്ത നിലവിലെ നിലവിലെ സ്ട്രിംഗ് -113 താപ നിരയിലൂടെയാണ് നിലവിലുള്ളത്; റേറ്റുചെയ്ത ആവൃത്തി സാധാരണയായി 45-62hz ന് അനുസൃതമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു; റേറ്റുചെയ്ത കറന്റ് ശ്രേണി സ്ട്രിംഗ് -113 താപ നിരയുടെ പ്രവർത്തന സമയം തമ്മിലുള്ള ബന്ധം വിവരിക്കുന്നു, ഒരു നിശ്ചിത കറന്റ് എന്ന നിലയിലുള്ള നിലവിലെ വിപരീത ആനുകൂല്യങ്ങൾ.


പ്രവർത്തന സവിശേഷതകൾ

ഒരു സ്ട്രൽ 2-ഡി 11 താൽമൽ റിലേയുടെ പ്രവർത്തന സവിശേഷതകൾ പ്രധാനമായും അതിന്റെ ആഭ്യന്തര ബിമെറ്റൽ, ചൂടാക്കൽ ഘടകത്തെ ആശ്രയിച്ചിരിക്കുന്നു. മോട്ടോർ ഓവർലോഡുചെയ്യുമ്പോൾ, വിൻഡിംഗിലെ നിലവിലെ വർദ്ധനവ് വർദ്ധിപ്പിക്കുകയും സ്ട്രിംഗ് റിലേ ഘടകവും വർദ്ധിക്കുകയും അത് ഒരു ഉയർന്ന താപനിലയിലേക്ക് ഉയരുകയും, അത് കണക്റ്റുചെയ്യുന്ന വടിയെ പ്രവർത്തനത്തിലേക്ക് വളയുകയും നിയന്ത്രണ സർക്യൂട്ട് വിച്ഛേദിക്കുകയും ചെയ്യുന്നു. സ്ട്രിക്ക് 2-ഡി 12 തെർമൽ റിലേ ആരംഭിച്ചതിനുശേഷം, ബിമെറ്റലിന് ഇത് പുന .സജ്ജമാക്കുന്നതിന് മുമ്പ് ഒരു തണുപ്പ് ആവശ്യമാണ്.


റോളും അപേക്ഷയും

സ്ട്ര 2-ഡി 12 താപ വിശ്ലകർ പ്രധാനമായും ഓവർലോഡുകൾ മറികടന്നു, ഘട്ടങ്ങൾ തകർന്നു, അസന്തുലിതമായി മൂന്ന് ഘട്ടങ്ങൾ വിതരണങ്ങൾ. മോട്ടോർ സർക്യൂട്ടുകളിൽ, STR2-D13 തെർമൽ റിലേകൾ ഷോർട്ട്-സർക്യൂട്ട് പരിരക്ഷയുള്ള സർക്യൂട്ട് ബ്രേക്കറുകളുമായി ചേർന്ന് ഉപയോഗിക്കുമ്പോൾ ഏറ്റവും ഫലപ്രദമാണ്. കൂടാതെ, മറ്റ് വൈദ്യുത ഉപകരണങ്ങളുടെ ഓവർലോഡ് പരിരക്ഷണത്തിനും വൈദ്യുത സർക്യൂട്ടുകളുടെ ഓവർലോഡ് പരിരക്ഷണത്തിനും സ്ട്ര 2-ഡി 11 താൽക്കാലിക റീലേകൾ ഉപയോഗിക്കാം.


തിരഞ്ഞെടുക്കുന്നതിനും ഉപയോഗത്തിനുമായി മുൻകരുതലുകൾ

സ്ട്രിക്-ഡി 11 താപ റിലേകൾ തിരഞ്ഞെടുക്കുമ്പോൾ, മോട്ടോർ, പ്രവൃത്തി പരിതസ്ഥിതി, ലോഡ് ആരംഭ, മറ്റ് ഘടകങ്ങൾ എന്നിവ അനുസരിച്ച് സമഗ്രമായ പരിഗണന. വരണ്ടതും വായുസഞ്ചാരമുള്ളതും, മറ്റ് ഘടകങ്ങളുടെയും റേറ്റുചെയ്തത്, മറ്റ് ഘടകങ്ങൾ എന്നിവ അനുസരിച്ച് സമഗ്ര പരിഗണിക്കണം.


ഉപയോഗസമയത്ത്, അതിന്റെ സാധാരണ പ്രവർത്തനവും സുരക്ഷയും ഉറപ്പാക്കുന്നതിന് സ്ട്രിംഗ് ഓവർ ലോഡിന്റെ പ്രവർത്തന നില പതിവായി പരിശോധിക്കണം. മോട്ടോർ വീണ്ടും എളുപ്പത്തിൽ മോട്ടോർ എളുപ്പത്തിൽ ആരംഭിക്കുന്നതിനായി മോട്ടോർ ഓവർലോഡ് തെറ്റായി പരിശോധിക്കണം, സ്ട്ര 2-ഡി 11 തെർമൽ റിലേ സ്വമേധയാ പുന reset സജ്ജമാക്കണം.
