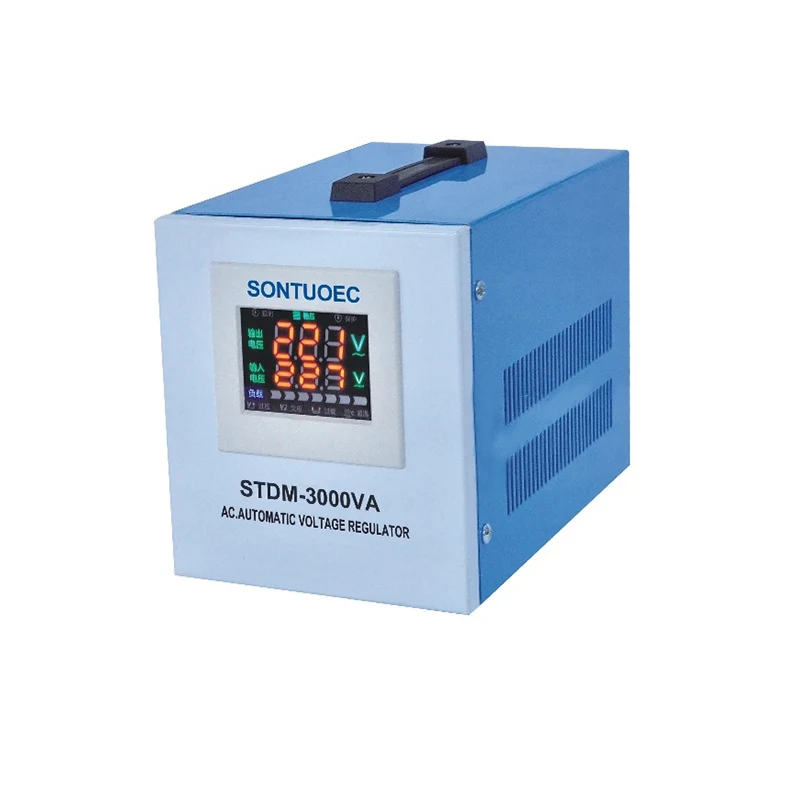

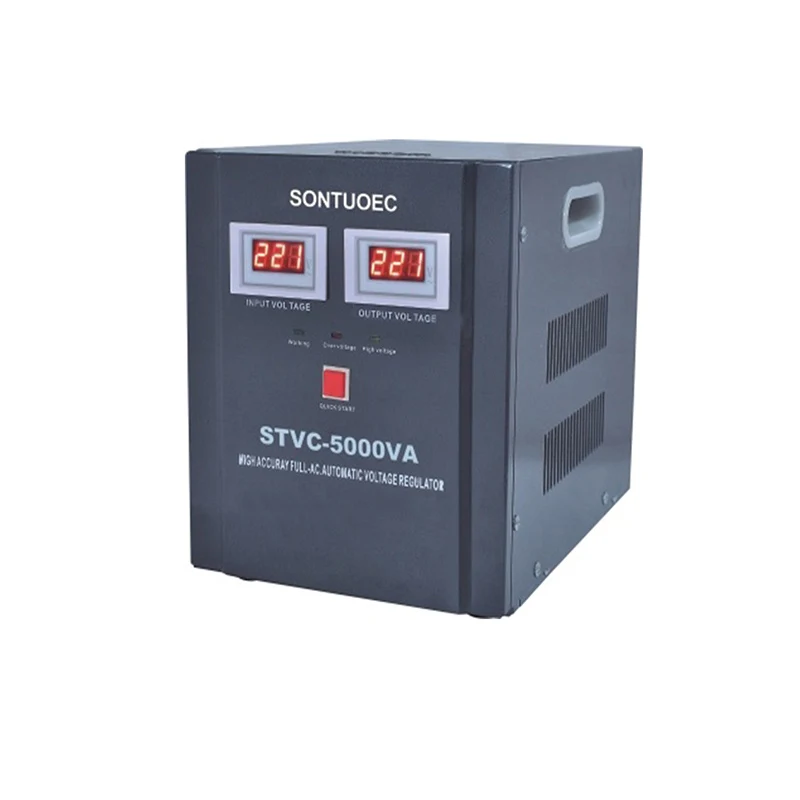

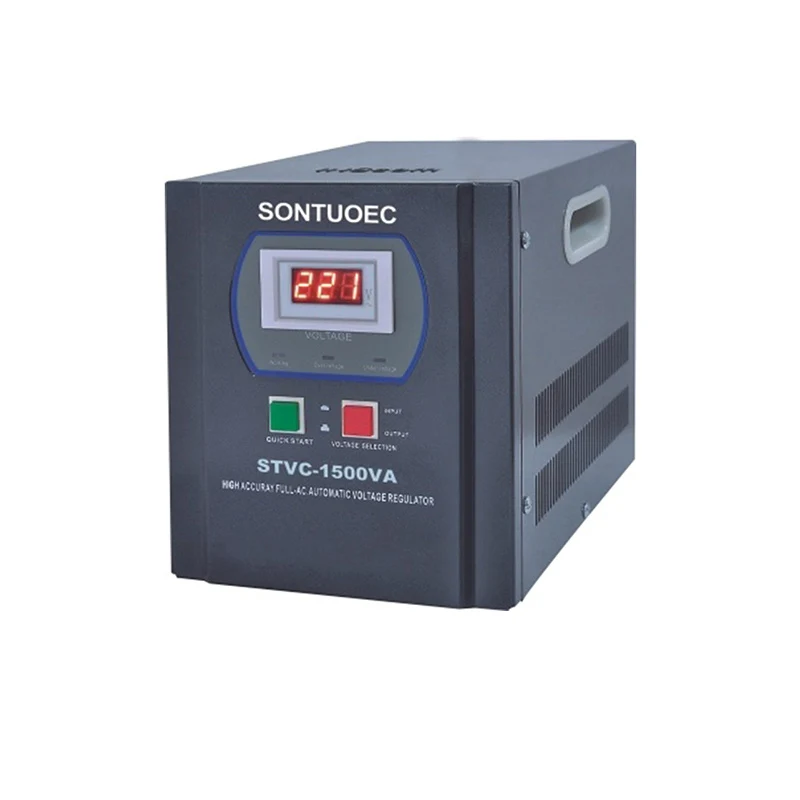

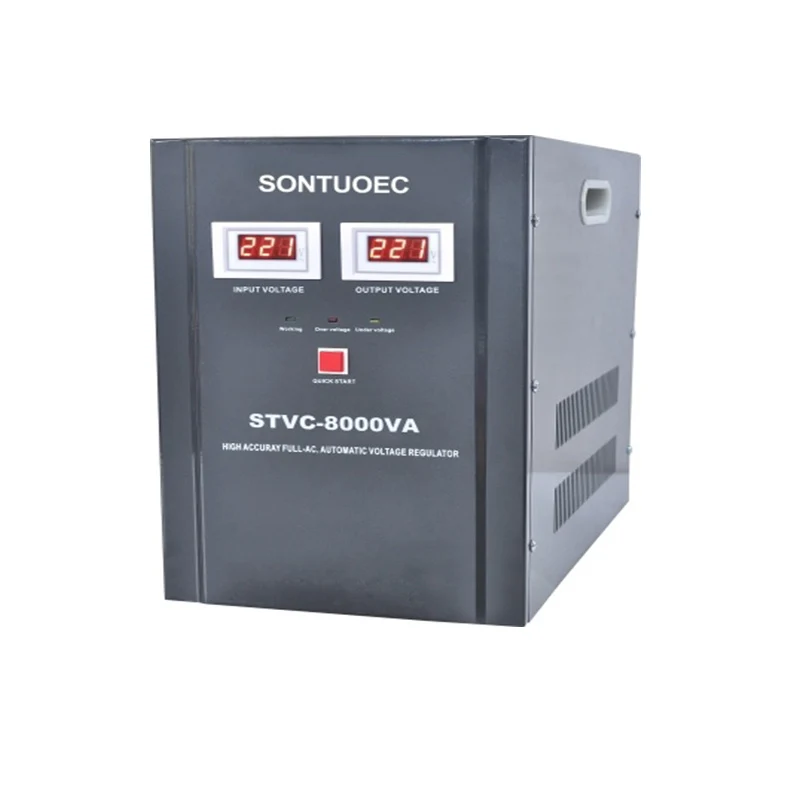

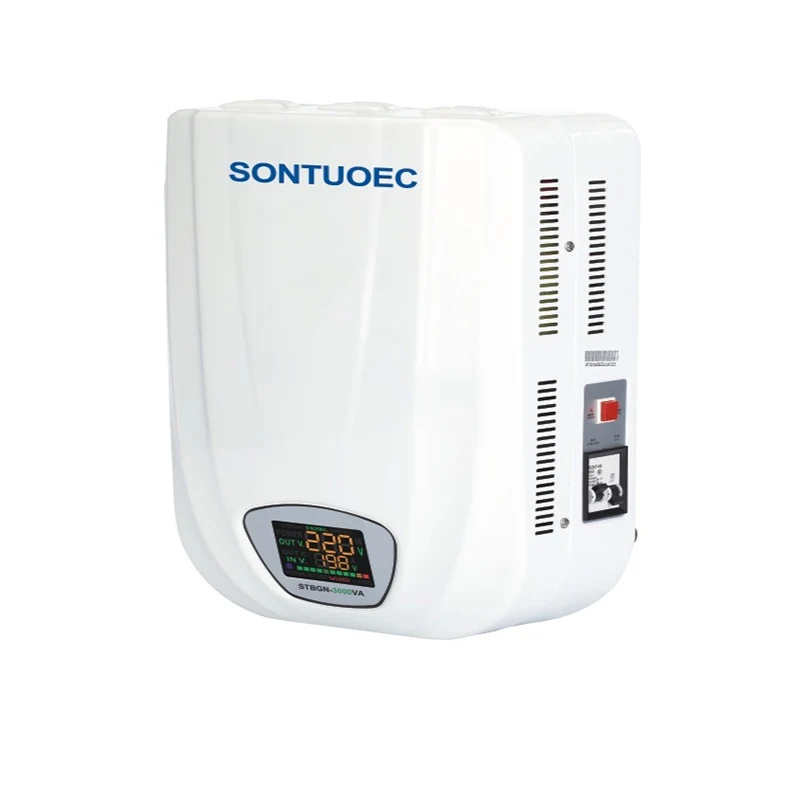

വോൾട്ടേജ് റെഗുലേറ്റർ സ്റ്റെബിലൈസർ

Output ട്ട്പുട്ട് വോൾട്ടേജിൽ സ്ഥിരത പുലർത്തുന്നുവെന്ന് ഉറപ്പാക്കുന്നതിന് സോന്റോക്ക് വിതരണക്കാരന്റെ വോൾട്ടേജ് റെഗുലേഷൻ സ്ഥിരതാമത് ഇൻപുട്ട് വോൾട്ടേജിനെ ക്രമീകരിക്കുന്നു. മൈക്രോപ്രൊസസ്സറുകൾ, ഇലക്ട്രോണിക് ഘടകങ്ങൾ മുതലായവയിൽ സ്ഥിരമായ വോൾട്ടേജ് ഇൻപുട്ട് തുടങ്ങിയവയുള്ള ശക്തി വിതരണ സംവിധാനത്തിൽ ഈ ഉപകരണം ഒരു പ്രധാന പങ്ക് വഹിക്കുന്നു.

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

മാതൃക		എസ്ടിവി
സവിശേഷത:		500 A; 1000VA; 1500VA; 200VA; 5000Va; 6000VA; 10000VA; 8000VA; 8000VA; 10000VA; 8000va; 10000VA; 10000VA ;00000VA; 1000va; 1000VA; 1500VA; 1500Va;
സാങ്കേതികവിദ		സിപിയു അടിസ്ഥാനമാക്കിയുള്ള ഡിജിറ്റൽ സർക്യൂട്ട് + മോട്ടോർ
നിക്ഷേപതം	ഇൻപുട്ട് വോൾട്ടേജ് ശ്രേണി	130V-250V
നിക്ഷേപതം	ഇൻപുട്ട് ആവൃത്തി	50 / 60HZ
ഉല്പ്പന്നം	Put ട്ട്പുട്ട് വോൾട്ടേജ്	220 യം
ഉല്പ്പന്നം	Put ട്ട്പുട്ട് കൃത്യത	± 3%
കാര്യക്ഷമത		98%
ഘട്ടം		ഒറ്റ ഘട്ടങ്ങൾ
എൽസിഡി ഡിസ്പ്ലേ നില		ഇൻപുട്ട് വോൾട്ടേജ് / output ട്ട്പുട്ട് വോൾട്ടേജ്
എൽസിഡി ഡിസ്പ്ലേ നില		നീല എൽസിഡി; ഘട്ടം എ, ബി, സി ഇൻപുട്ട് വോൾട്ടേജ് സൂചിപ്പിക്കുന്നു കൂടാതെ p ട്ട്പുട്ട് വോൾട്ടേജ്
		2 സെക്കൻഡിനായി സ്വിച്ച് അമർത്തുക, എൽസിഡി ഡിസ്പ്ലേ ഉൾപ്പെടെ PDR ന്റെ പ്രവർത്തന നില കാണിക്കുന്നതിന് മാറ്റം
		ഓരോ ഘട്ടത്തിലും ട്രാൻസ്ഫോർമറിന്റെ താപനില, സാധാരണ / വിലക്ഷണമായ
സംരക്ഷണം	ഉയർന്ന വോൾട്ടേജ് പരിരക്ഷണം	സമ്മതം
	കുറഞ്ഞ വോൾട്ടേജ് പരിരക്ഷണം	സമ്മതം
	ഓവർലോഡ് പരിരക്ഷണം	സമ്മതം
	ഉയർന്ന താപനില സംരക്ഷണം	സമ്മതം
	സർക്യൂട്ട് പരിരക്ഷ	സർക്യൂട്ട് ബ്രേക്കർ
സ്മാർട്ട് കൂളിംഗ് സിസ്റ്റം		സമ്മതം
സുരക്ഷാ മാനദണ്ഡങ്ങൾ		N / M
ഓപ്പറേറ്റിംഗ് അവസ്ഥ	പ്രവർത്തന താപനില	-10ºc + + 40ºc
	സംഭരണ താപനില	-15-45 ° C.
	ആപേക്ഷിക ഈർപ്പം പ്രവർത്തിക്കുന്നു	10% ആർഎച്ച് -102% ആർഎച്ച്, ബാലൻസിംഗ്
പരിമാണം	മെഷീൻ വലുപ്പം (MM)
പരിമാണം	യൂണിറ്റ് ഭാരം (കിലോ)

Put ട്ട്പുട്ട് ഡീവിയൻസ്	1-3% (ക്രമീകരിക്കാവുന്ന)
ആവര്ത്തനം	50 / 60HZ
കാര്യക്ഷമത	≥98%
പ്രതികരണ സമയം	≤1s
ഇൻസുലേഷൻ പ്രതിരോധം	≥5mω
അമിതഭാരം കയറ്റുക	ഇരട്ട നിലനിർത്തി നിലവിലുള്ളത്, ഒരു മിനിറ്റ്
വേവ്ഫോം വക്രീകരണം	ഇല്ല, വിശ്വസ്തത കുറയുന്നില്ല
സംരക്ഷിക്കുക	ഓവർവോൾട്ടേജ്, ഓവർകറന്റ്, ഘട്ടങ്ങൾ ഇല്ല

വോൾട്ടേജ് റെഗുലേറ്റർ സ്റ്റെബിലൈബിന്റെ ഓപ്പറേറ്റിംഗ് തത്വം വിവിധതരം സാങ്കേതികതകളും ഡിസൈനുകളെയും അടിസ്ഥാനമാക്കിയുള്ളതാണ്, പക്ഷേ ഇനിപ്പറയുന്നവയിൽ മാത്രം പരിമിതപ്പെടുന്നില്ല:

ലളിതമായ വോൾട്ടേജ് റെഗുലേറ്റർ സർക്യൂട്ടുകൾ: ഒരു പ്രതിരോധത്തിന്റെ സീരീസ് കണക്ഷൻ, ഒരു ഡയോഡ് എന്നിവ തിരിച്ചറിഞ്ഞു. ഡയോഡിന്റെ ലോഗരിഥമ്മിക് വോൾട്ടേജ്-ഇപ്പോഴത്തെ വക്രത കാരണം, ഡയോഡിലുടനീളമുള്ള വോൾട്ടേജ് ഇൻപുട്ട് നിലവിലെ മാറ്റങ്ങൾ പോലെ മാത്രമേ മാറുകയുള്ളൂ. ഉയർന്ന വോൾട്ടേജ് കൃത്യതയും കാര്യക്ഷമതയും ആവശ്യമില്ലാത്ത അപ്ലിക്കേഷനുകൾക്ക് ഈ സർക്യൂട്ട് അനുയോജ്യമാണ്.

നെഗറ്റീവ് ഫീഡ്ബാക്ക് കൺട്രോൾ ലൂപ്പ് ഒരു നിശ്ചിത റഫറൻസ് വോൾട്ടേജ് ഉപയോഗിച്ച്, പിശക് മൂല്യം വിപുലീകരിച്ച് വോൾട്ടേജ് റെഗുലേറ്ററിലേക്ക് മാറ്റി, പിശക് മൂല്യം ചെറുതാക്കാൻ output ട്ട്പുട്ട് ക്രമീകരിച്ചു. ഇത് ഒരു നെഗറ്റീവ് ഫീഡ്ബാക്ക് നിയന്ത്രണ ലൂപ്പ് സൃഷ്ടിക്കുകയും വോൾട്ടേജ് നിയന്ത്രണത്തിന്റെ കൃത്യത മെച്ചപ്പെടുത്തുകയും ചെയ്യുന്നു.

ഇലക്ട്രോമെചാനിക്കൽ മെക്കാനിസം: വോൾട്ടേജ് സ്ഥിരതയ്ക്കായി ഒരു ഇലക്ട്രോമാഗ്നെറ്റ് സൃഷ്ടിക്കാൻ സെൻസിംഗ് സിഗ്നൽ ഉപയോഗിക്കുന്നു. വോൾട്ടേജ് ഉയരുമ്പോൾ, നിലവിലെ വർദ്ധിക്കുമ്പോൾ, വൈദ്യുതകാഗ്നെറ്റ് ഇരുമ്പ് കോർട്ടിനെ ആകർഷിക്കുന്നു, ഇരുമ്പ് കോർ, വോൾട്ടേജ് വീഴുന്നു; തിരിച്ചും.

പ്രവർത്തനം:

വോൾട്ടേജ് റെഗുലേറ്റർ സ്റ്റെപ്പിലൈസ് ഒരു ടേൺ അനുപാതമുള്ള തുടർച്ചയായ ക്രമീകരിക്കാവുന്ന ഓട്ടോട്രാൻസ്ഫോർമറാണ്. വോൾട്ടേജ് റെഗുലേറ്റർ ബ്രഷ് കോയിലിന്റെ മിനുക്കിയ പ്രതലത്തിൽ സ്ലൈഡുചെയ്യുമ്പോൾ ഹാൻഡ് വീൽ മെയിൻ ഷാഫ്റ്റും ബ്രഷ് ഹോൾഡറും ഉപയോഗിച്ച്, ടേൺ അനുപാതം തുടർച്ചയായി മാറ്റാൻ കഴിയും. അതുവഴി output ട്ട്പുട്ട് വോൾട്ടേജ് പൂജ്യത്തിൽ നിന്ന് മുമ്പത്തേതിലേക്ക് സൂചിപ്പിച്ചിരിക്കുന്നു.

പൊരുത്തപ്പെടുത്തൽ:

പരമ്പര ഇതര തരംഗരൂപത, ചെറിയ വലുപ്പം, ഭാരം, ഭാരം, ഭാരം, ഉയർന്ന കാര്യക്ഷമത, സൗകര്യപ്രദമായ പ്രകടനം, ദീർഘകാല പ്രവർത്തനം എന്നിവയാണ് സീരീസ് റെഗുലേറ്ററുകൾ. വോൾട്ടേജ് റെഗുലേഷൻ, താപനില നിയന്ത്രണം, മൽപാദനം, ഇലക്ട്രോമെചാനിക്കൽ നിർവചനം, ഇളം വ്യവസായം, ശാസ്ത്രീയ പരീക്ഷണങ്ങൾ, വൈദ്യുതി നിയന്ത്രണം, മുതലായവയാണ് അവ ഉപയോഗിക്കുന്നത്.

1.വിൻറെ താപനില: പരമാവധി താപനില + 40, കുറഞ്ഞ താപനില -15 ºC

2.അൽപ്പിറ്റ്യൂഡ്: റെഗുലേറ്റർ ഇൻസ്റ്റാൾ ചെയ്യുന്ന ഉയരം 1000 മീറ്ററിൽ കവിയരുത്

3. വരവ് എയർ ഈർപ്പം: ഒരു നനഞ്ഞ മാസത്തെ പ്രതിമാസ ശരാശരി ആപേക്ഷിക ഈർപ്പം 90% ആണ്, മാസത്തിന്റെ ശരാശരി താപനില 25 ºC പവർ സപ്ലൈ വോൾട്ടേജ് തരംഗരമാണ്:

4. പവർ സപ്ലൈ വോൾട്ടേജ് വേവ്ഫോം ഒരു സൈൻ തരംഗമാണ് അല്ലെങ്കിൽ ഒരു സിൻ തരംഗമാണ്, ഒരു സൈൻ വേവ്, ചവാക്രമങ്ങൾ, നീരുറവകൾ, നേർച്ച, രാസ നിക്ഷേപം, പൊടി, അഴുക്ക്, മറ്റ് റെഗുലേറ്ററുടെ സുപ്രധാനത്തെ ഗുരുതരമായി ബാധിക്കുന്നു.

5. ഇൻസ്റ്റലേഷൻ പ്ലേസ് കടുത്ത വൈബ്രേഷനുകളുമായാണ്.

6.indoor ഉപയോഗം.

കുറിപ്പ്! -സെലിൻഷൻ: ഈ റെഗുലേറ്റർ ഉൽപ്പന്നം സമാന്തരമായി ഉപയോഗിക്കാൻ കഴിയില്ല.

ഒരു സീരീസ്: മുതൽ: 500 കൾ മുതൽ 100 ഡിഎ വരെ സീരീസ്; ഒറ്റ ഘട്ടം
