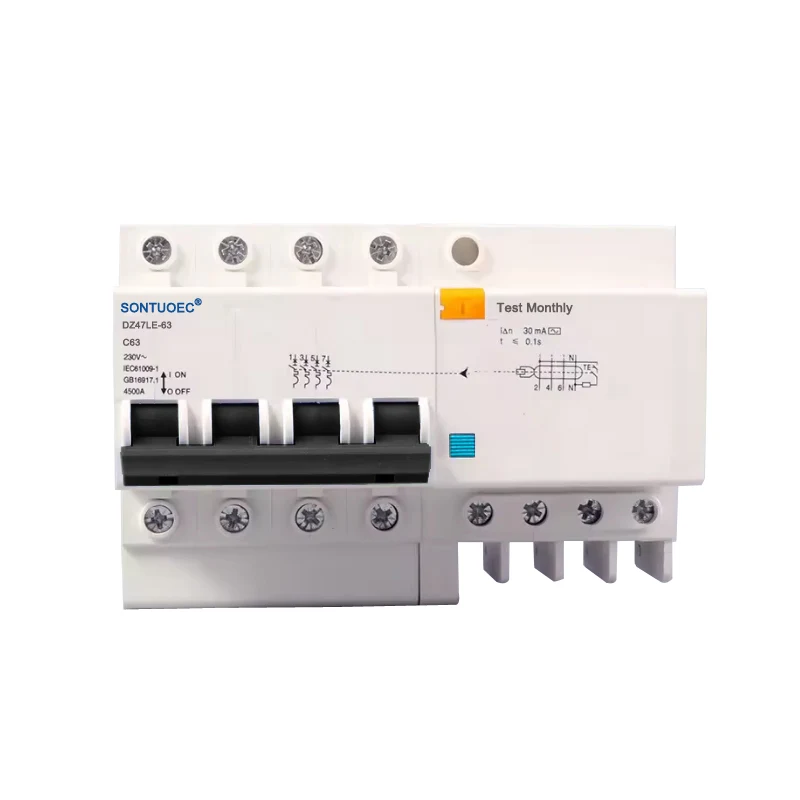

4 പി ആർസിബിഒ എസി തരം

4p rcbo ac തരം ഒരു 4-പോൾ സർക്യൂട്ട് ബ്രേക്കറാണ്, അത് ശേഷിക്കുന്ന നിലവിലെ പരിരക്ഷണവും ഓവർകറന്റ് പരിരക്ഷണ പ്രവർത്തനങ്ങളും സംയോജിപ്പിച്ച്, പ്രത്യേകിച്ച് കറന്റ് (എസി) സർക്യൂവുകൾക്കായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. വൈദ്യുത തീയും വ്യക്തിഗത വൈദ്യുത ഷോക്ക് അപകടങ്ങളും തടയാൻ സർക്യൂട്ടിൽ (I.E.ഇ ചോർച്ച കറന്റ്) സർക്യൂട്ടിൽ കണ്ടെത്തുമ്പോൾ ഇതിന് വൈദ്യുതി വിതരണം ഒഴിവാക്കാൻ കഴിയും. അതേസമയം, സർക്യൂട്ടിന്റെയും ഉപകരണങ്ങളുടെയും സുരക്ഷയെ പരിരക്ഷിക്കുന്നതിന് സർക്യൂട്ടിലെ ഒരു ഓവർലോഡ് അല്ലെങ്കിൽ ഹ്രസ്വ-സർക്യൂട്ട് ഉണ്ടാകുന്ന ഒരു ഓവർകറന്റ് പ്രൊട്ടക്ഷൻ ഫംഗ്ഷനും ഇതിലുണ്ട്.

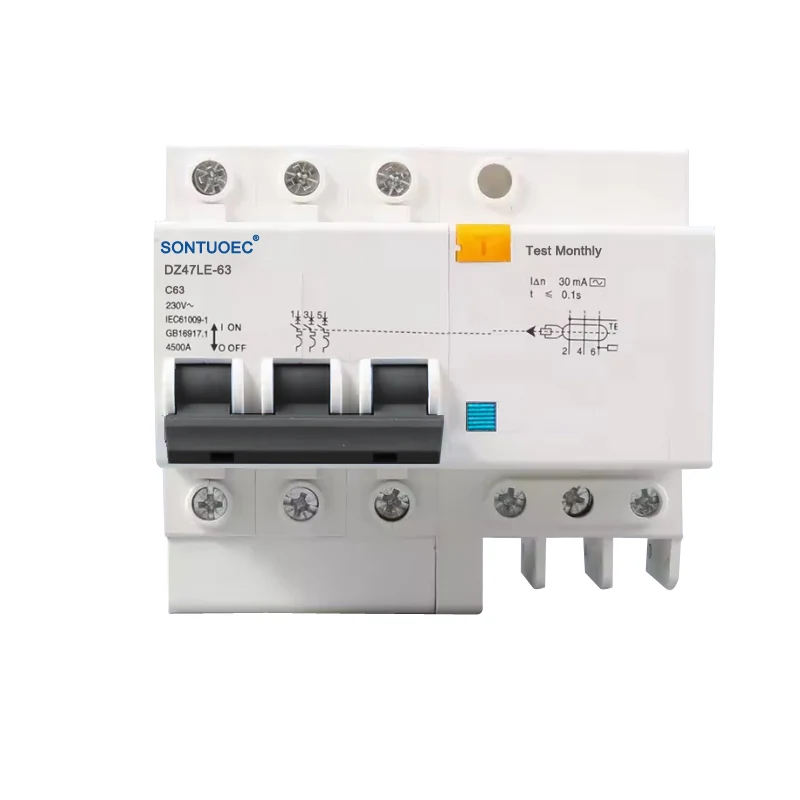

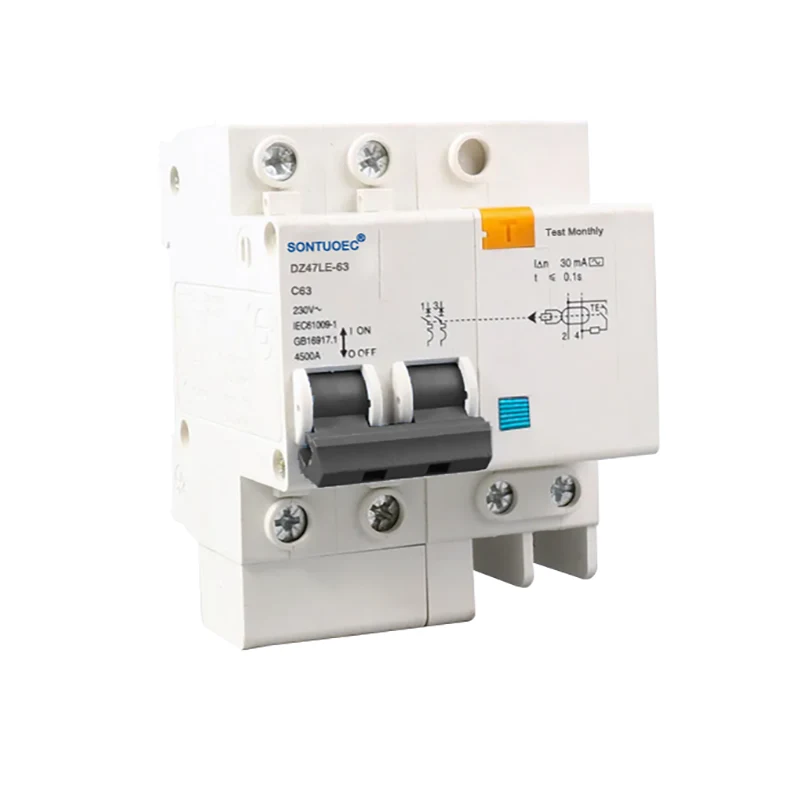

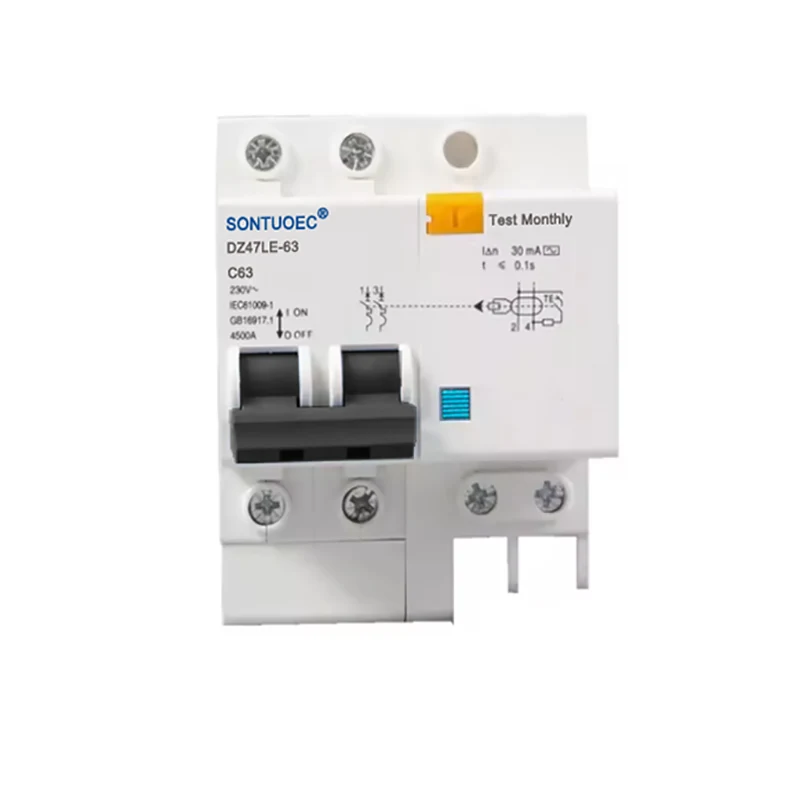

മോഡൽ:DZ47LE-63

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

പേര്	ഓവർകറന്റ് പരിരക്ഷണമുള്ള ശേഷിക്കുന്ന സർക്യൂട്ട് ബ്രേക്കർ
ഫീച്ചറുകൾ	ഓവർലോഡ് / ഹ്രസ്വ സർക്യൂട്ട് / ചോർച്ച പരിരക്ഷണം
പോൾ നോ	1p / 2l, 2p / 2L, 3p / 3L, 3p / 4l 4p / 4l
തകർക്കാനുള്ള ശേഷി	3 കെ, 4.5 കെ, 6 കെ
റേറ്റുചെയ്ത കറന്റ് (എ)	6a, 10 എ, 16 എ, 20 എ, 25 എ, 32 എ, 40 എ, 63 എ
റേറ്റുചെയ്ത ശേഷിപ്പ് പ്രവർത്തന കറന്റ്:	10ma, 30ma, 100ma, 300MA, 500mA
റേറ്റുചെയ്ത വോൾട്ടേജ് (v)	240 / 415v
പതിഷ്ഠാപനം	ദിൻ റെയിൽ തരം
നിലവാരമായ	IEC61009-1, GB16917-1
സാക്ഷപ്പെടുത്തല്	എ സി

പ്രവർത്തനത്തിന്റെ തത്വം

4 പി ആർസിബിഒ എസി തരത്തിന്റെ ഓപ്പറേറ്റിംഗ് തത്ത്വം വെക്റ്റർ തുകയുടെയും വൈദ്യുതകാന്തിക തത്വങ്ങളെയും അടിസ്ഥാനമാക്കിയുള്ളതാണ്. സർക്കിളിലെ കറന്റുകളും സീറോയും (എൻ) വയറുകളല്ല, ട്രാൻസ്ഫോർമർ സർക്യൂട്ടിന്റെ പ്രാഥമിക വശങ്ങളിലെ വെക്റ്റർ തുക പൂജ്യമല്ല, ഇത് സെക്കൻഡറി സൈഡ് കോയിൽ ഇൻഡ്യൂസ്ഡ് വോൾട്ടേറ്റ് സൃഷ്ടിക്കുന്നു. ഈ ഇൻഡ്യൂസ്ഡ് വോൾട്ടേജ് ഇലക്ട്രോമാഗ്നെറ്റിക് റിലേയിൽ ചേർക്കുന്നു, ഇത് ഒരു വിപരീതം അപകീർത്തിപ്പെടുത്തുന്ന ഒരു തൊഴിൽ സൃഷ്ടിക്കുന്നു. ടിൽറ്റ് കറന്റ് ആർസിബിയുടെ നിലവിലെ മൂല്യം എത്തുമ്പോൾ, ഈ റിവേഴ്സ് ഡെമെഗ്ണൈസൈറ്റ് ചെയ്യുന്ന ശക്തി നുകത്തിൽ നിന്ന് വേർപെടുത്തുന്നതിനുള്ള അർബുദം ഉണ്ടാക്കും, പ്രവർത്തിക്കുന്ന സംവിധാനം പ്രവർത്തിക്കാൻ പ്രവർത്തിപ്പിക്കുന്നത് ട്രിക്ക് നിലവിലെ സർക്യൂട്ട് മുറിക്കുക.

DZ47LE-63 സീരീസ് ഇലക്ട്രോണിക് എർത്ത് ചോറൽ ഇസി 50 മണിക്കൂർ / 60 എച്ച്എസി, റേറ്റഡ് വോൾട്ടേജ് 230 വി, നിലവിലെ 6 3. 6a ~ 63 എ വരെ അനുയോജ്യമാണ്; എസി 50hz / 60HZ യുടെ മൂന്ന് ഘട്ട സർക്യൂട്ടിന് 400v. ഇതിന് സർക്യൂട്ടിന്റെ ഫോം ഓവർലോഡും ഹ്രസ്വ സർക്യൂട്ടും സംരക്ഷിക്കാൻ കഴിയും. ഈ ഉൽപ്പന്നത്തിന് ചെറിയ വോള്യത്തിന്റെ ഗുണങ്ങൾ, ഉയർന്ന ബ്രേക്കിംഗ് ശേഷി, തത്സമയ വയർ, സീറോ ലൈൻ എന്നിവ ഒരേ സമയം മുറിച്ചുമാറ്റുന്നു, ഫയർ വയർ, സീറോ ലൈൻ കണക്റ്റുചെയ്ത റിവേഴ്സ് എന്നിവയുടെ കാര്യത്തിൽ വ്യക്തിയെ ഇലക്ട്രിക് ചോർച്ചയിൽ നിന്ന് സംരക്ഷിക്കുന്നു.

ഇത് സാധാരണ IEC61009-1, GB16917.1 എന്നിവയുമായി പൊരുത്തപ്പെടുന്നു.

സവിശേഷത:

1). വൈദ്യുത ഷോക്ക്, എർത്ത് തെറ്റ്, ചോർച്ച കറന്റ് എന്നിവയ്ക്കെതിരായ സംരക്ഷണംവർത്തി;

2) .ഒരു ലോഡ്, ഹ്രസ്വ-സർക്യൂട്ട്, ഓവർ-വോൾട്ടേജ് എന്നിവയ്ക്കെതിരായ സംരക്ഷണം;

3). ചെറിയ വോളിയം, ഉയർന്ന ബ്രേക്കിംഗ് ശേഷി; തത്സമയ വയർ, സീറോ ലൈൻ എന്നിവ ഒരേ സമയം മുറിച്ചുമാറ്റിയിരിക്കുന്നു;

4). ചെറിയ വലുപ്പവും ഭാരവും, എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷനും വയറിംഗും ഉയർന്നതും മോടിയുള്ളതുമായ പ്രകടനം

5). തൽക്ഷണ വോൾട്ടേജും തൽക്ഷണ കറന്റും ഉപയോഗിച്ച് സംഭവിക്കുന്ന ഇടയ്ക്കിടെയുള്ള ട്രിപ്പിംഗിനെതിരെ നൽകുക.

സവിശേഷതകളും ആനുകൂല്യങ്ങളും

മൾട്ടി-ഫങ്ഷണൽ പരിരക്ഷണം: 4p rco ac തരം അവശേഷിക്കുന്ന നിലവിലെ പരിരക്ഷണവും പരസ്പര പരിരക്ഷയും സർക്യൂട്ടുകളിലും ഉപകരണങ്ങളിലും സമഗ്രമായ പരിരക്ഷ നൽകുന്നതിന്.

ഉയർന്ന സംവേദനക്ഷമത: പെട്ടെന്നുള്ള ആപ്ലിക്കേഷനെതിരായ ഉയർന്ന സെൻസിറ്റീവ് പരിരക്ഷ അല്ലെങ്കിൽ ശേഷിക്കുന്ന സൈനൂയിഡൽ എസിയുടെ മന്ദഗതിയിലുള്ള വർധന.

വിശാലമായ ആപ്ലിക്കേഷൻ: ആഭ്യന്തര, വ്യാവസായിക, വാണിജ്യ പവർ വിതരണ സംവിധാനങ്ങളിൽ എസി സർക്യൂട്ടുകൾക്ക് അനുയോജ്യം, പ്രത്യേകിച്ച് ഒരു ഫയർ-വൺ-സീറോ വയറിംഗിനായി.

ഇൻസ്റ്റാളുചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്: ന്യായമായ ഘടനാപരമായ രൂപകൽപ്പന, ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്, അതേ സമയം അറ്റകുറ്റപ്പണികളും ഓവർഹോളുകളും നടത്താൻ എളുപ്പമാണ്.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

വീടുകളിലും ഓഫീസുകളിലും വാണിജ്യ സ്ഥലങ്ങളിലും വ്യാവസായിക സൗകര്യങ്ങളിലും എസി സർക്യൂട്ട് പരിരക്ഷയ്ക്കായി 4p ആർസിബിബിഒ എസി തരം വ്യാപകമായി ഉപയോഗിക്കുന്നു. കത്തിക്കും സോക്കറ്റ് സർക്യൂട്ടുകളും മോട്ടോഴ്സ് പോലുള്ള ഉപകരണങ്ങളുടെ സംരക്ഷണവും പോലുള്ള ഫയർ, സീറോ വയറുകളുടെ സംരക്ഷണം ആവശ്യമുള്ള അപ്ലിക്കേഷനുകൾക്ക് ഇത് പ്രത്യേകിച്ചും അനുയോജ്യമാണ്.
