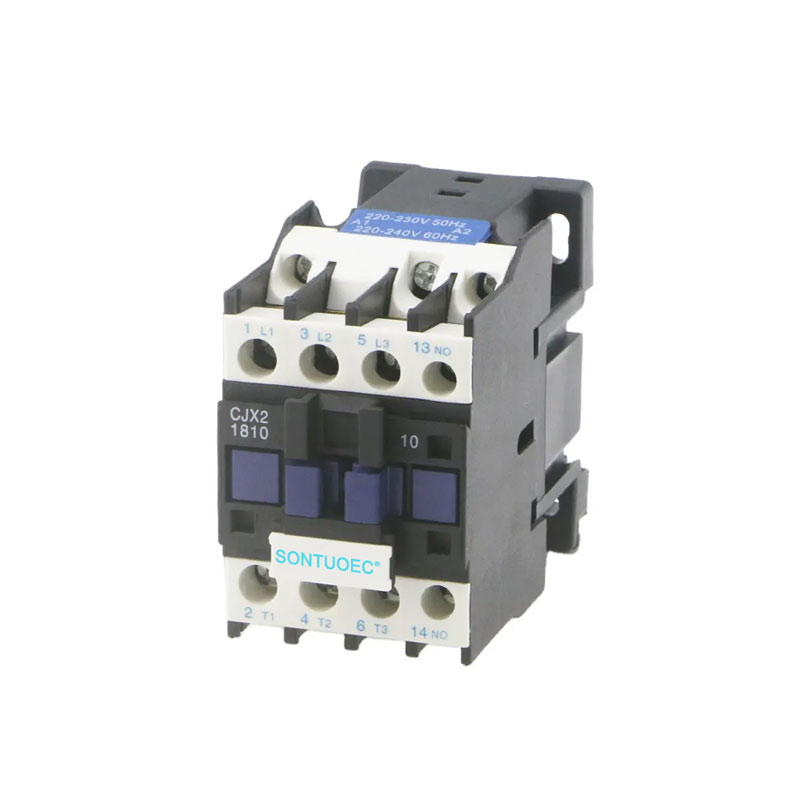

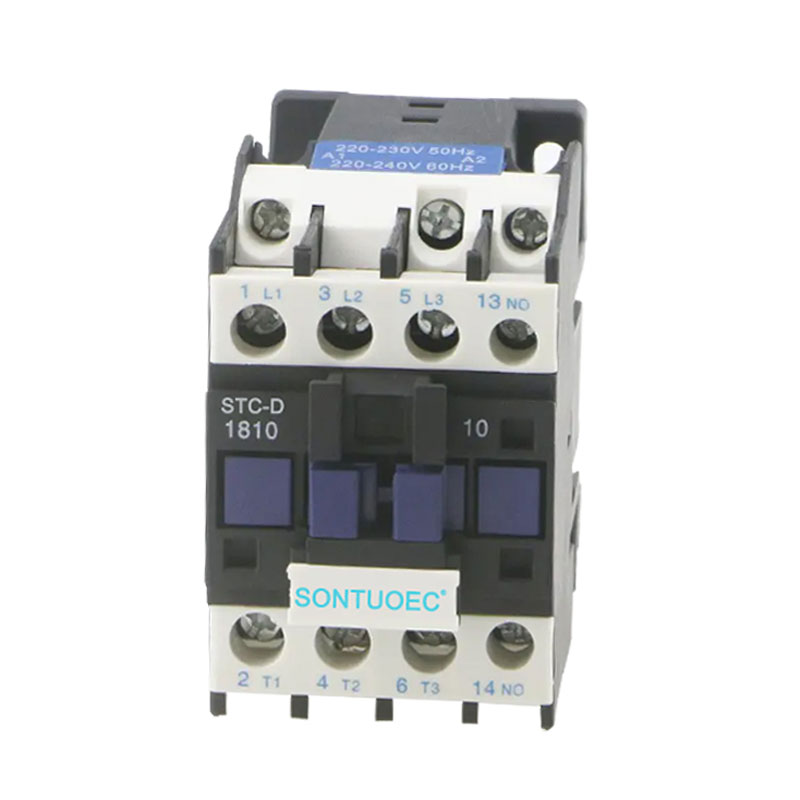

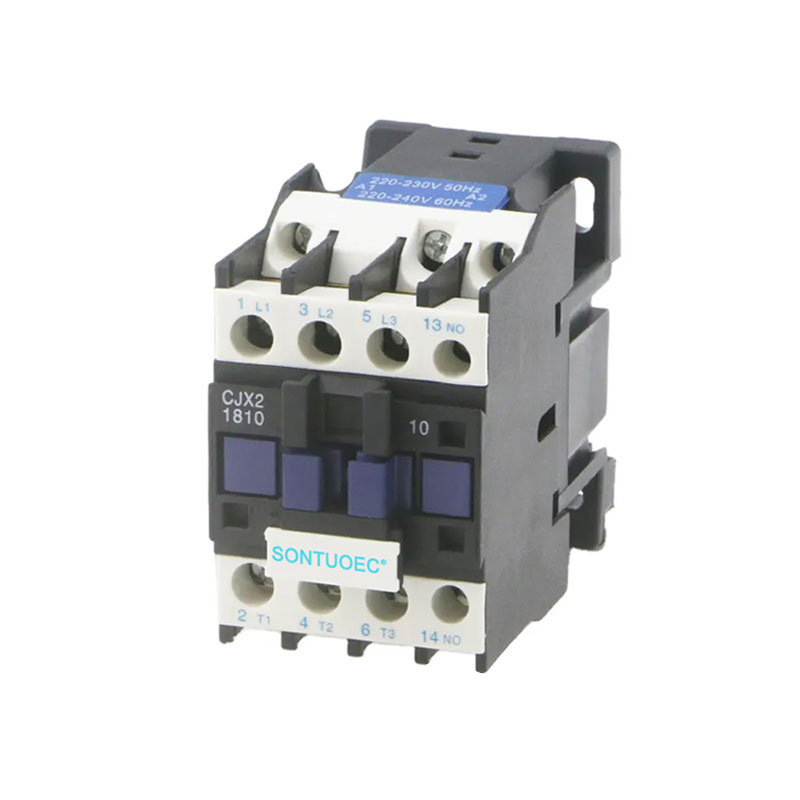

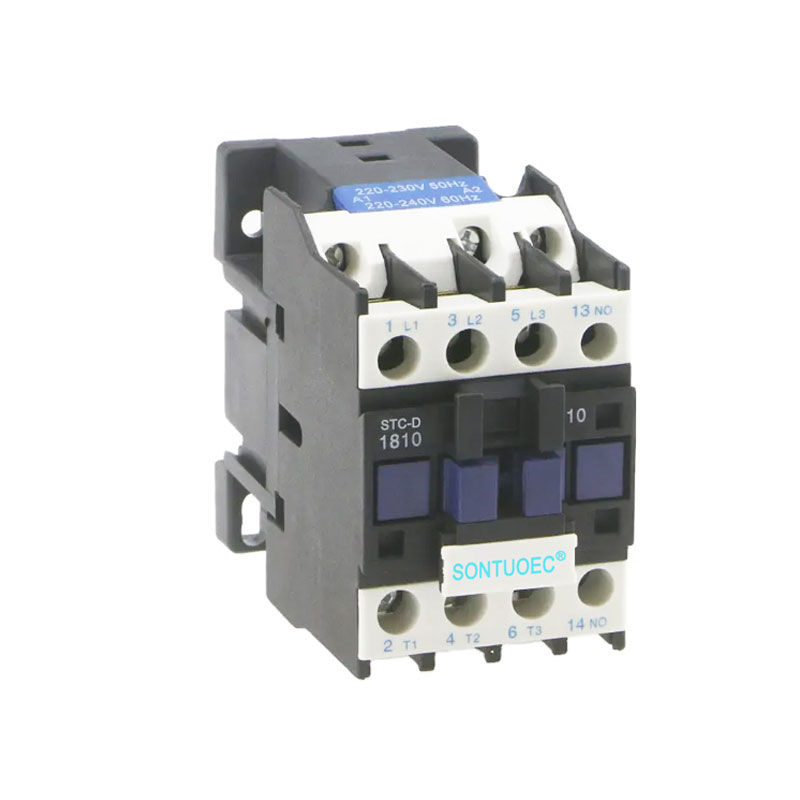

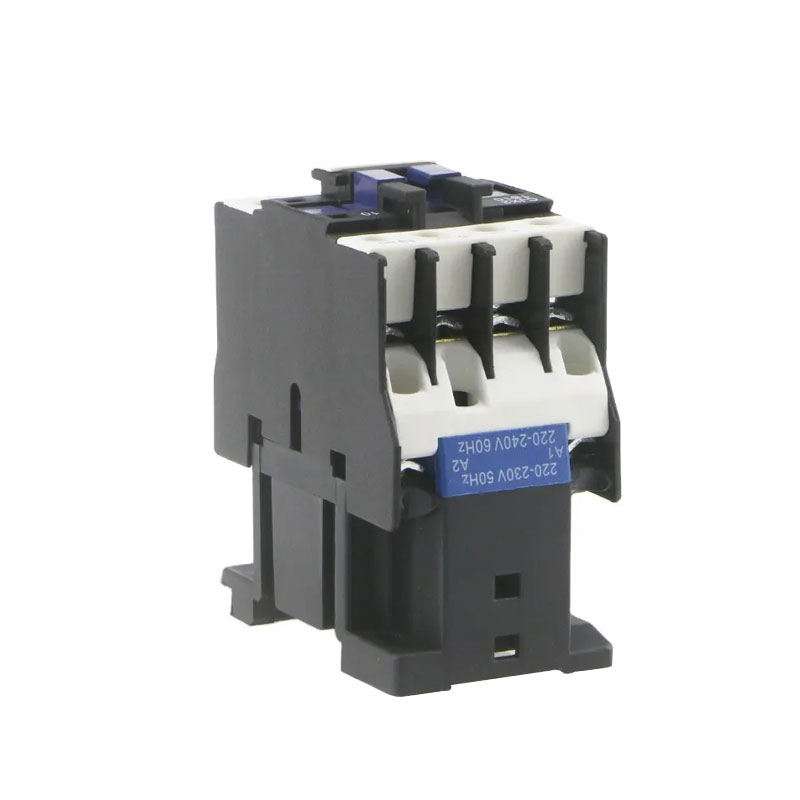

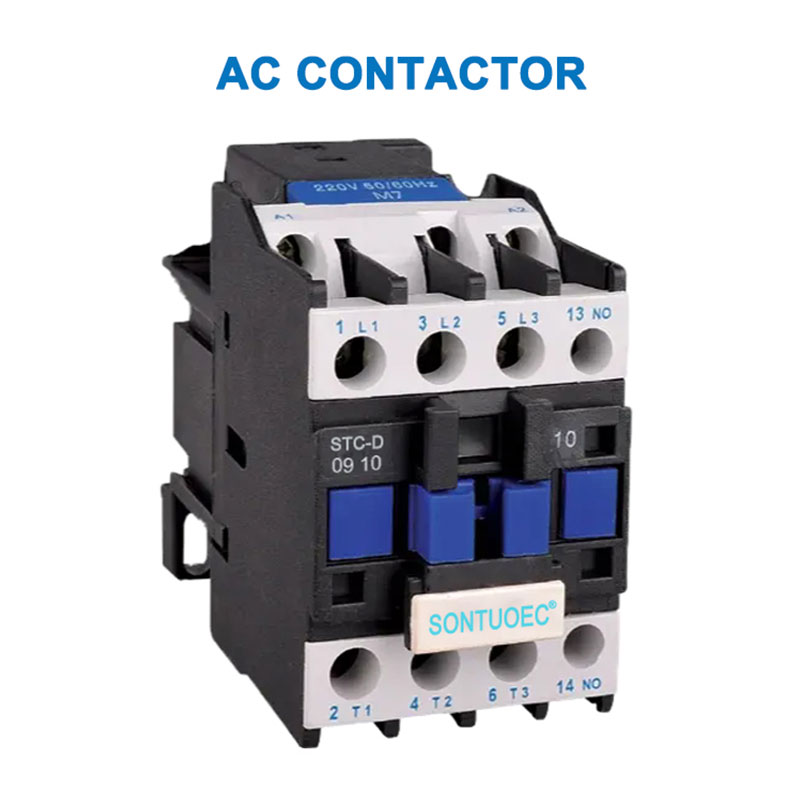

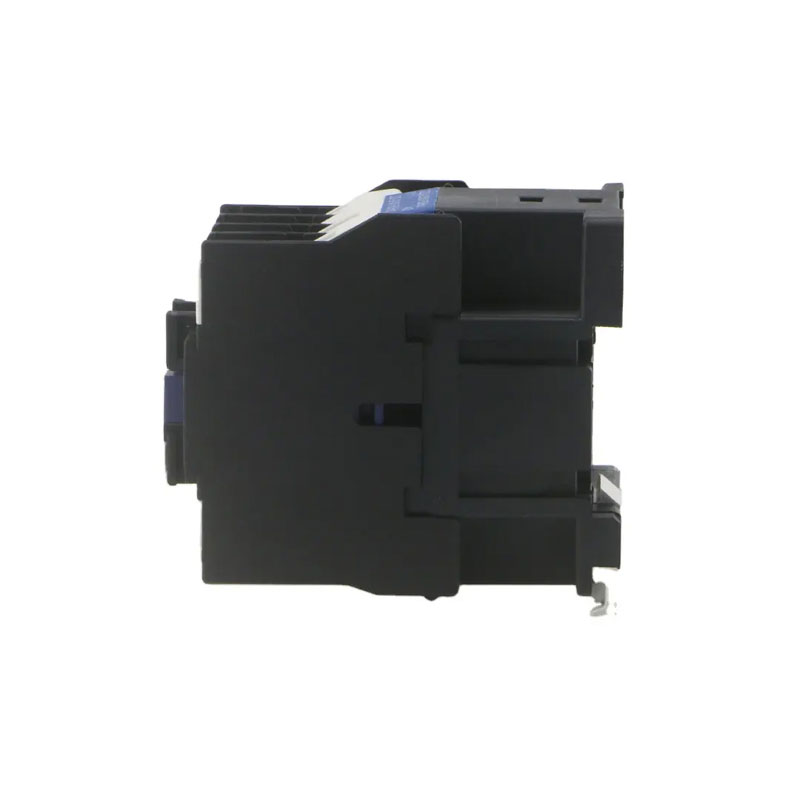

എസ്ടിസി-ഡി എസി കോൺടാക്റ്റർ

എസി സർക്യൂട്ടുകൾ വിദൂരമായി നിയന്ത്രിക്കാനും ഇടയ്ക്കിടെ ഓണാക്കാനോ ഓഫാക്കാനോ ഉപയോഗിക്കുന്ന ഒരു ഇലക്ട്രിക്കൽ ഘടകമാണ് എസ്ടിസി-ഡി എസി കോൺടാക്റ്റർ. ഇലക്ട്രിക്കൽ പവർ സിസ്റ്റങ്ങളിൽ സർക്യൂട്ടുകൾ തുറക്കുന്നതിനും നിയന്ത്രിക്കുന്നതിനും, വ്യാവസായിക ഓട്ടോമേഷനിൽ മോട്ടോറുകൾ, ലൈറ്റിംഗ്, മറ്റ് ഇലക്ട്രിക്കൽ ലോഡുകൾ എന്നിവയുടെ വിദൂര നിയന്ത്രണത്തിനും ഇത് പ്രധാനമായും ഉപയോഗിക്കുന്നു. ആൾട്ടർനേറ്റിംഗ് കറൻ്റ് (എസി) കോൺടാക്റ്റർ, അതായത് എസ്ടിസി-ഡി എസി കോൺടാക്റ്റർ, ഒരു പ്രധാന വൈദ്യുത നിയന്ത്രണ ഉപകരണമാണ്.

മോഡൽ:STC-D

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

ടൈപ്പ് ചെയ്യുക		STC-D09	എസ്ടിസി-ഡി12	STC-D18	STC-D25	STC-D32	STC-D40	എസ്ടിസി-ഡി50	എസ്ടിസി-ഡി65	എസ്ടിസി-ഡി80	എസ്ടിസി-ഡി95
റേറ്റുചെയ്ത പ്രവർത്തന കറൻ്റ് (എ)	AC3	9	12	18	25	32	40	50	65	80	95
റേറ്റുചെയ്ത പ്രവർത്തന കറൻ്റ് (എ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ഘട്ടത്തിൻ്റെ സ്റ്റാൻഡേർഡ് പവർ റേറ്റിംഗുകൾ മോട്ടോറുകൾ 50/60Hz ഇൻകാറ്റഗറി എസി-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
റേറ്റുചെയ്ത താപ കറൻ്റ് (എ)		20	20	32	40	50	60	80	80	125	125
വൈദ്യുത ജീവിതം	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
വൈദ്യുത ജീവിതം	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
മെക്കാനിക്കൽ ജീവിതം (x104)		1000	1000	1000	1000	800	800	800	800	600	600
കോൺടാക്റ്റുകളുടെ എണ്ണം	3P+NO					3P+NC+NO
കോൺടാക്റ്റുകളുടെ എണ്ണം	3P+NC					3P+NC+NO

ഘടനയും പ്രവർത്തന തത്വവും

ഘടന: എസ്ടിസി-ഡി എസി കോൺടാക്റ്ററിൽ പ്രധാനമായും വൈദ്യുതകാന്തിക സംവിധാനം (ഇരുമ്പ് കോർ, കോയിൽ, ഷോർട്ട് സർക്യൂട്ട് റിംഗ് മുതലായവ ഉൾപ്പെടെ), കോൺടാക്റ്റ് സിസ്റ്റം (പ്രധാന കോൺടാക്റ്റും ഓക്സിലറി കോൺടാക്റ്റും ഉൾപ്പെടെ), ആർക്ക് കെടുത്തുന്ന ഉപകരണം എന്നിവ അടങ്ങിയിരിക്കുന്നു.

പ്രവർത്തന തത്വം: STC-D AC കോൺടാക്റ്ററിൻ്റെ കോയിൽ ഊർജ്ജസ്വലമാകുമ്പോൾ, ഇരുമ്പ് കോർ ഒരു കാന്തിക മണ്ഡലം സൃഷ്ടിക്കുന്നു, അത് അർമേച്ചറിനെ ആകർഷിക്കുകയും കോൺടാക്റ്റുകളെ പ്രവർത്തിക്കാൻ പ്രേരിപ്പിക്കുകയും ചെയ്യുന്നു, അങ്ങനെ പ്രധാന കോൺടാക്റ്റുകളും സഹായ കോൺടാക്റ്റുകളും അടയ്ക്കുകയോ വിച്ഛേദിക്കപ്പെടുകയോ ചെയ്യുന്നു, അങ്ങനെ സർക്യൂട്ടിൻ്റെ ഓൺ-ഓഫ് നിയന്ത്രിക്കുന്നു. കോൺടാക്റ്റുകളെ കേടുപാടുകളിൽ നിന്ന് സംരക്ഷിക്കാൻ കോൺടാക്റ്റുകൾ വിച്ഛേദിക്കുമ്പോൾ ആർക്ക് കെടുത്താൻ ആർക്ക് കെടുത്തുന്ന ഉപകരണം ഉപയോഗിക്കുന്നു.

STC-D AC Contactor

തരങ്ങളും സവിശേഷതകളും

1. തരങ്ങൾ:

വ്യാവസായിക കോൺടാക്റ്റർമാർ, കെട്ടിടം, ഗാർഹിക കോൺടാക്റ്റുകൾ എന്നിങ്ങനെയുള്ള ഉപയോഗവും പ്രകടനവും അനുസരിച്ച് എസ്ടിസി-ഡി എസി കോൺടാക്റ്റുകളെ വിവിധ തരങ്ങളായി തരം തിരിക്കാം. സാധാരണ മോഡലുകളിൽ CJ സീരീസ് (ഉദാ. CJX2 സീരീസ്, CJ20 സീരീസ്, CJT1 സീരീസ്) കൂടാതെ ABB, Siemens, Schneider, മറ്റ് ബ്രാൻഡുകൾ എന്നിവയുടെ പരമ്പര ഉൽപ്പന്നങ്ങളും ഉൾപ്പെടുന്നു.

2. സവിശേഷതകൾ:

വിശ്വസനീയമായ ജോലി: എസ്ടിസി-ഡി എസി കോൺടാക്റ്റുകൾക്ക് ഉയർന്ന പ്രവർത്തന വിശ്വാസ്യതയും സ്ഥിരതയും ഉണ്ട്, കൂടാതെ വലിയ വൈദ്യുതധാരകളും വോൾട്ടേജുകളും നേരിടാൻ കഴിയും.

സ്ഥിരതയുള്ള പ്രകടനം: നല്ല വൈദ്യുതചാലകതയും ഉയർന്ന താപനിലയുള്ള ഉരച്ചിലുകളും ഉള്ള ഉയർന്ന നിലവാരമുള്ള വസ്തുക്കളാണ് ഇതിൻ്റെ കോൺടാക്റ്റ് സിസ്റ്റം നിർമ്മിച്ചിരിക്കുന്നത്.

സൗകര്യപ്രദമായ അറ്റകുറ്റപ്പണി: എസ്ടിസി-ഡി എസി കോൺടാക്റ്റുകൾക്ക് ഒതുക്കമുള്ള ഘടനയുണ്ട്, അവ ഇൻസ്റ്റാൾ ചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

പവർ സിസ്റ്റങ്ങൾ, വ്യാവസായിക ഓട്ടോമേഷൻ, കെട്ടിടം, ഗാർഹിക ഇലക്ട്രിക്കുകൾ എന്നിവയിൽ എസ്ടിസി-ഡി എസി കോൺടാക്റ്ററുകൾക്ക് വിപുലമായ ആപ്ലിക്കേഷനുകൾ ഉണ്ട്. ഉദാഹരണത്തിന്, പവർ സിസ്റ്റത്തിൽ, മോട്ടറിൻ്റെ സ്റ്റാർട്ട്-സ്റ്റോപ്പും ദിശ റിവേഴ്സലും നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം; വ്യാവസായിക ഓട്ടോമേഷനിൽ, പ്രൊഡക്ഷൻ ലൈനിലെ വിവിധ ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ സ്റ്റാർട്ട്-സ്റ്റോപ്പ് നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം; കെട്ടിടത്തിലും ഗാർഹിക ഇലക്ട്രിക്കുകളിലും, ലൈറ്റിംഗ്, എയർ കണ്ടീഷനിംഗ് തുടങ്ങിയ ഉപകരണങ്ങളുടെ ഓൺ/ഓഫ് നിയന്ത്രിക്കാൻ ഇത് ഉപയോഗിക്കാം.
