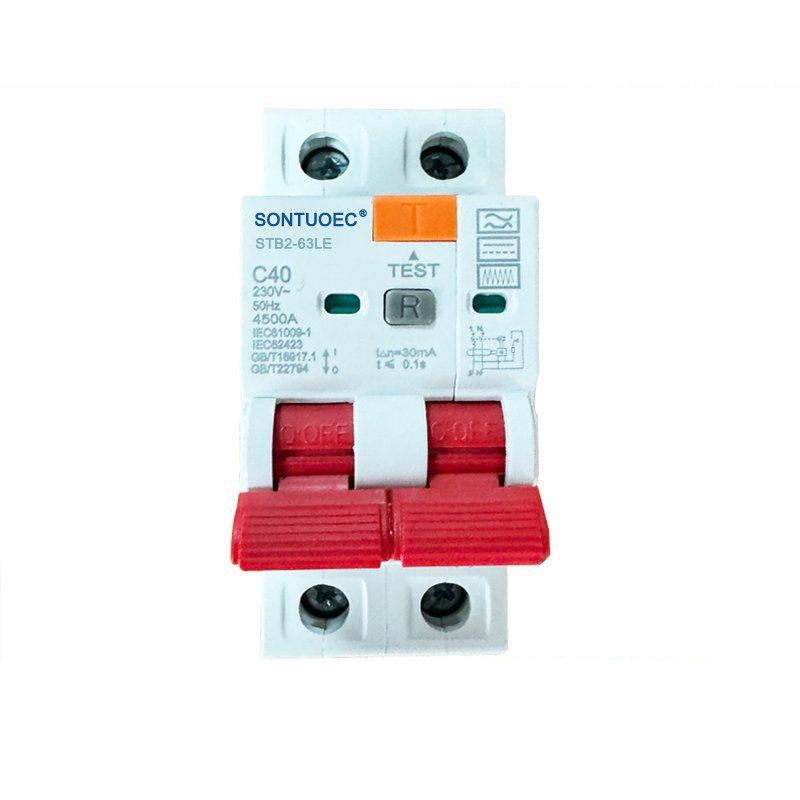

2p rcbo ഒരു തരം

2p rcbo ഒരു തരം ഓവർകറന്റ് പരിരക്ഷണമുള്ള രണ്ട് ശേഷിക്കുന്ന സർക്യൂട്ട് ബ്രേക്കറാണ് (ഓവർലോഡ് പരിരക്ഷണമുള്ള ശേഷിക്കുന്ന സർക്യൂട്ട് ബ്രേക്കറും (എൽ 1), സീറോ ലൈൻ (എൻ) എന്നിവയുടെ ഓൺ-ഓഫ് (എൽ 1, എൽ 2, എൽ 3), സീറോ ലൈൻ (എൻ) എന്നിവയും ഒരേ സമയം നിയന്ത്രിക്കാൻ കഴിയും. ഒരു തരം "സാധാരണയായി" സാധാരണയായി സർക്യൂട്ട് ബ്രേക്കറുടെ ഒരു പ്രത്യേക തരം അല്ലെങ്കിൽ സ്പെസിഫിക്കേഷനെ സൂചിപ്പിക്കുന്നു, അത് ഓപ്പറേറ്റിംഗ് സവിശേഷതകൾ ഉൾക്കൊള്ളുന്ന സർക്യൂട്ട്, റേറ്റഡ് വോൾട്ടേജ്, മറ്റ് പാരാമീറ്ററുകൾ എന്നിവ ഉൾപ്പെടുന്നു.

മോഡൽ:STB2-63LE

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

	നിലവാരമായ	ഘടകം	IEC / EN 61009-1
വൈദ്യുത ഫീച്ചറുകൾ	മാതിരി		ഇലക്ട്രോണിക് തരം
	തരം (ഭൂമിയുടെ തരംഗ രൂപം ചോർച്ച മനസ്സിലാക്കി)		ഒപ്പം, ഒപ്പം
	തെർമോ-മാഗ്നറ്റിക് റിലീസ് സവിശേഷമായ		ബി, സി, ഡി
	റേറ്റുചെയ്ത നിലവിലെ ln	A	6,10,16,20,25,32,40; 63,0 എ
	തൂണുകൾ	P	1P + N, 3P + N
	റേറ്റുചെയ്ത വോൾട്ടേജ് ue	V	എസി 230, 400
	റേറ്റുചെയ്ത സംവേദനക്ഷമത ഞാൻ △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	ശേഷിക്കുന്ന നിർമ്മാണവും ബ്രേക്കിംഗും റേറ്റുചെയ്ത റേറ്റുചെയ്തത് ശേഷി l △ m	A	500
	റേറ്റുചെയ്ത ഷോർട്ട്-സർക്യൂട്ട് കപ്പാസിറ്റി ഐസിഎൻ	A	6000
	I △ N ന് കീഴിലുള്ള ഇടവേള	S	≤0.1
	റേറ്റുചെയ്ത ആവൃത്തി	HZ	50/60
	റേറ്റുചെയ്ത ഇംസൾസെറ്റ്സ്റ്റാൻഡ് വോൾട്ടേജ് (1.2 / 50) UIMIM	V	4000
	ഡീലക്ട്രിക് ടെസ്റ്റ് വോൾട്ടേജ് 1 മിനിറ്റ് end.freq	കെവി	2
	ഇൻസുലേഷൻ വോൾട്ടേജ് യുഐ	V	250
	മലിനീകരണ ബിരുദം		2
യന്തസംബന്ധമായ ഫീച്ചറുകൾ	വൈദ്യുത ജീവിതം		4000
	മെക്കാനിക്കൽ ജീവിതം		10000
	തെറ്റായ നിലവിലെ സൂചകം		സമ്മതം
	പരിരക്ഷണ ബിരുദം		IP20
	ആംബിയന്റ് താപനില (ദൈനംദിന ശരാശരിയോടെ)	ºc	-5 ~ + 40 (പ്രത്യേക ആപ്ലിക്കേഷൻ ദയവായി റഫർ ചെയ്യുക താപനില നഷ്ടപരിഹാരം തിരുത്തൽ)
	സംഭരണ താപനില	ºc	-25 ~ + 70
പതിഷ്ഠാപനം	ടെർമിനൽ കണക്ഷൻ തരം		കേബിൾ / പിൻ-തരം ബസ്ബാർ / യു-ടൈപ്പ് ബൗസ്ബാർ
	ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ കന്വി	Mm2	25
	ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ കന്വി	Awg	18-5
	ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ ബൗസ്ബാർ	Mm2	25
	ടെർമിനൽ വലുപ്പം ടോപ്പ് / ചുവടെ ബൗസ്ബാർ	Awg	18-3
	മ inging ണ്ട്		DIN റെയിൽ en 60715 (35 മിമി) വേഗത്തിലുള്ള ക്ലിപ്പ് ഉപകരണത്തിന്റെ
	കൂട്ടുകെട്ട്		മുകളിൽ നിന്ന്

പ്രധാന സവിശേഷതകളും പാരാമീറ്ററുകളും

ആക്ഷൻ സവിശേഷതകൾ: 2 പി ആർസിബിഒയിൽ ഒരു തരത്തിലുള്ള നിലവിലെ പരിരക്ഷണ ഫംഗ്ഷൻ സർക്യൂട്ടിൽ ഒരു പ്രീസെറ്റ് മൂല്യത്തിൽ എത്തുമ്പോൾ, വൈദ്യുത ഷോക്ക് അപകടങ്ങളും വൈദ്യുത തീയും തടയാൻ സർക്യൂട്ട് ബ്രേക്കർ വേഗത്തിൽ പ്രവർത്തിക്കും.

റേറ്റുചെയ്തത്: നിർദ്ദിഷ്ട മോഡലും സവിശേഷതകളും അനുസരിച്ച്, 2p ആർസിബിഒയുടെ നിലവിലെ ശ്രേണിയിൽ, 6a, 16 എ, 20 എ, 25 എ, 50 എ, 63 എ, 80 എ, 63 എ, 80 എ തുടങ്ങിയ വിശാലമായ സവിശേഷതകളും.

റേറ്റുചെയ്ത വോൾട്ടേജ്: 2 പി ആർസിബിഒ ആഭ്യന്തര, വാണിജ്യ ഇലക്ട്രിക്കൽ പരിതസ്ഥിതികൾക്കായി 240 വി എസിസിലാണ് ഒരു തരം റേറ്റുചെയ്തത്.

റേറ്റുചെയ്ത ഫ്രീക്വൻസി: ഈ സർക്യൂട്ട് ബ്രേക്കറുടെ റേറ്റുചെയ്ത ആവൃത്തി സാധാരണയായി 50 / 60hz ആണ്, ഇത് മിക്ക രാജ്യങ്ങളിലും പ്രദേശങ്ങളിലുമുള്ള വൈദ്യുതി വിതരണത്തിന്റെ ആവൃത്തിയുമായി പൊരുത്തപ്പെടുന്നു.

റേറ്റുചെയ്ത ഹ്രസ്വ സർക്യൂട്ട് ശേഷി: 2p ആർസിബിഒ ഒരു തരം 6 കെ എ അല്ലെങ്കിൽ 10 കെ പോലുള്ള ഒരു തരം റേറ്റുചെയ്ത ഹ്രസ്വ സർക്യൂട്ട് ശേഷിയുണ്ട്, അത് ഒരു ഷോർട്ട് സർക്യൂട്ട് പിശകായ സാഹചര്യത്തിൽ കേടുപാടുകളില്ലാതെ നിലവിലെ ആഘാതങ്ങളെ നേരിടാൻ കഴിയും.

ചോർച്ച പ്രവർത്തന കറന്റ്: ഈ സർക്യൂട്ട് ബ്രേക്കറുടെ ചോർച്ച പ്രവർത്തന കറന്റ് സാധാരണയായി 30m അല്ലെങ്കിൽ അതിൽ കുറവാണ്, അത് ഇന്റർനാഷണൽ ഇലക്ട്രോടെക്നിക്കൽ കമ്മീഷന്റെ (ഐഇസി) ആവശ്യകതകളും പ്രസക്തമായ ദേശീയ മാനദണ്ഡങ്ങളും നിറവേറ്റുന്നു, ഇത് വ്യക്തിഗത സുരക്ഷയെ ഫലപ്രദമായി സംരക്ഷിക്കും.

ആർസിബിഒ പ്രധാനമായും എസി 50hz (60 ൽ), റേറ്റഡ് വോൾട്ടേജ് 230/400 വി എന്നിവയിൽ ഉപയോഗിക്കുന്നു, നിലവിലെ 6 എ മുതൽ 40 എ വരെ ലോർഡ് ലോ വോൾട്ടേജ് ടെർമിനൽ വിതരണ സംവിധാനം റേറ്റുചെയ്തു. മക്ബി + ആർസിഡി ഫംഗ്ഷന് തുല്യമാണ് rcbo; ഇലക്ട്രിക് ഷോക്ക് പരിരക്ഷണത്തിനും മനുഷ്യ പരോക്ഷ സംരക്ഷണത്തിനും ഇത് ഉപയോഗിക്കുന്നു, വൈദ്യുത ഉപകരണ പരിരക്ഷ, വൈദ്യുതി വൈദ്യുതി അല്ലെങ്കിൽ ഇലക്ട്രിക് നെറ്റ്വർക്ക് ലീക്ക് കറന്റ് എന്നിവ നിശ്ചലമാകുമ്പോൾ, ഒപ്പം ലോഡും ഹ്രസ്വ സർക്യൂട്ട് പരിരക്ഷയും കവിയുന്നു; റെസിഡൻഷ്യൽ, വാണിജ്യ ജില്ലയിൽ വന്യമായി ഉപയോഗിക്കുന്ന സർക്യൂട്ട് ഇതര ഓപ്പറേറ്റർ കൂടിയാകാനും ഇത് സാധ്യമാക്കും. IEC61009-1 എന്ന നിലവാരത്തിന് ഇത് പാലിക്കുന്നു.

അപ്ലിക്കേഷനും ഇൻസ്റ്റാളേഷനും

ആപ്ലിക്കേഷൻ: 2 പി ആർസിബിഒ പവർ റിനിസ് സർക്യൂട്ടുകളുടെ പരിരക്ഷണത്തിന് അനുയോജ്യമാണ്, അത് സമനില, സോക്കറ്റുകൾ, എയർ-കണ്ടീഷനിംഗ്, ആഭ്യന്തര, വാണിജ്യ, വ്യാവസായിക, മറ്റ് സ്ഥലങ്ങളിൽ മറ്റ് സർക്യൂട്ടുകൾ എന്നിവ ആവശ്യമാണ്.

ഇൻസ്റ്റാളേഷൻ: സർക്യൂട്ട് ബ്രേക്കർ സാധാരണയായി സമമിതി-റെയിൽ മ mountuullul ണ്ടറിംഗ് അല്ലെങ്കിൽ പാനൽ മ uU ണ്ടറിംഗ് അല്ലെങ്കിൽ പാനൽ മ ing ണ്ടറിംഗ് സ്വീകരിക്കുന്നു, ഇത് വിതരണ ബോക്സിൽ ദ്രുത ഇൻസ്റ്റാളേഷനും നീക്കംചെയ്യൽ അല്ലെങ്കിൽ വിതരണ മന്ത്രിസഭയിൽ നീക്കംചെയ്യാനും സൗകര്യപ്രദമാണ്.

വയറിംഗ്: 4 പി ആർസിബിഒ വയർസിൽ ഒരു തരം വഴക്കമുള്ളതാണ്, മാത്രമല്ല ത്രീ-വയർ, ത്രീ-ഫേസ് ഫോർ-വയർ അല്ലെങ്കിൽ ഒറ്റ-ഘട്ട സർക്യൂട്ടുകൾ എന്നിവയുമായി ബന്ധിപ്പിക്കാം. വയറിംഗ്, തീ, പൂജ്യ, ഭൂമി എന്നീ വയറുകൾ ഇലക്ട്രിക് ഷോക്ക്, വൈദ്യുത തീ എന്നിവ ഒഴിവാക്കാൻ ശരിയായി ബന്ധിപ്പിച്ചിരിക്കുന്നുവെന്ന് ഉറപ്പാക്കുക.
