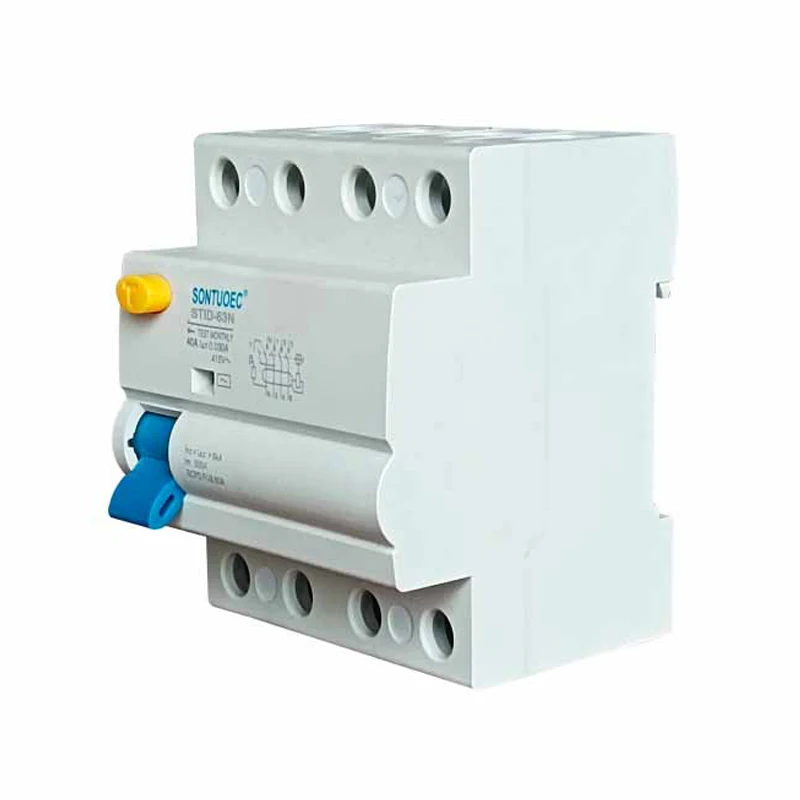

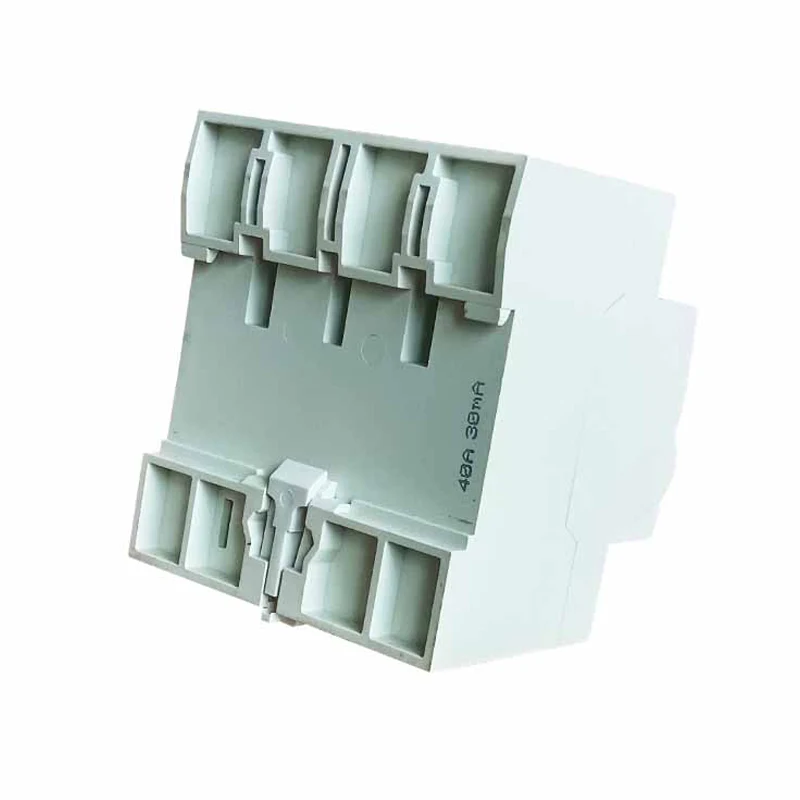

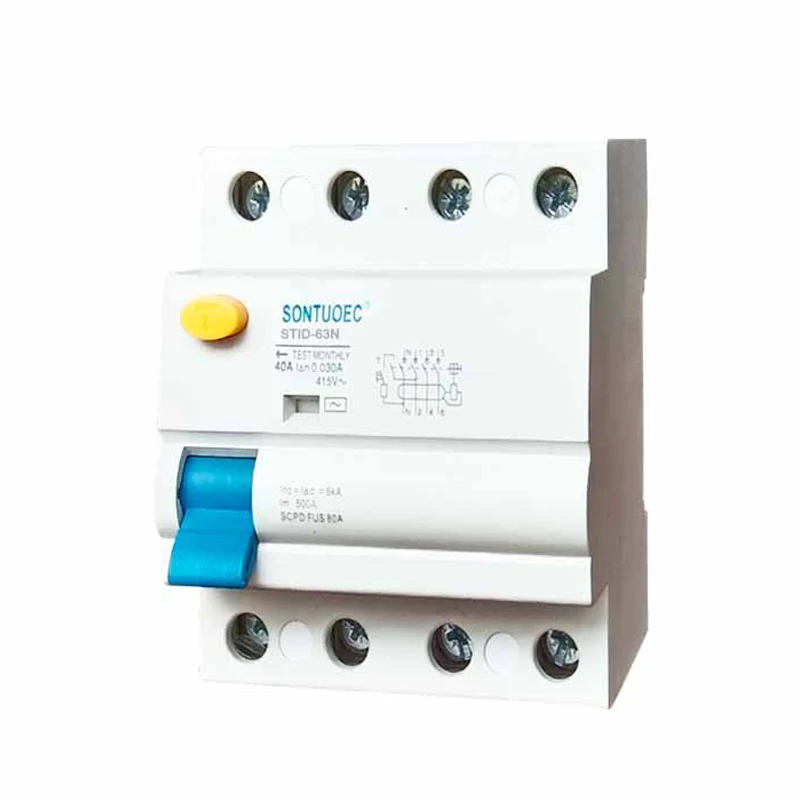

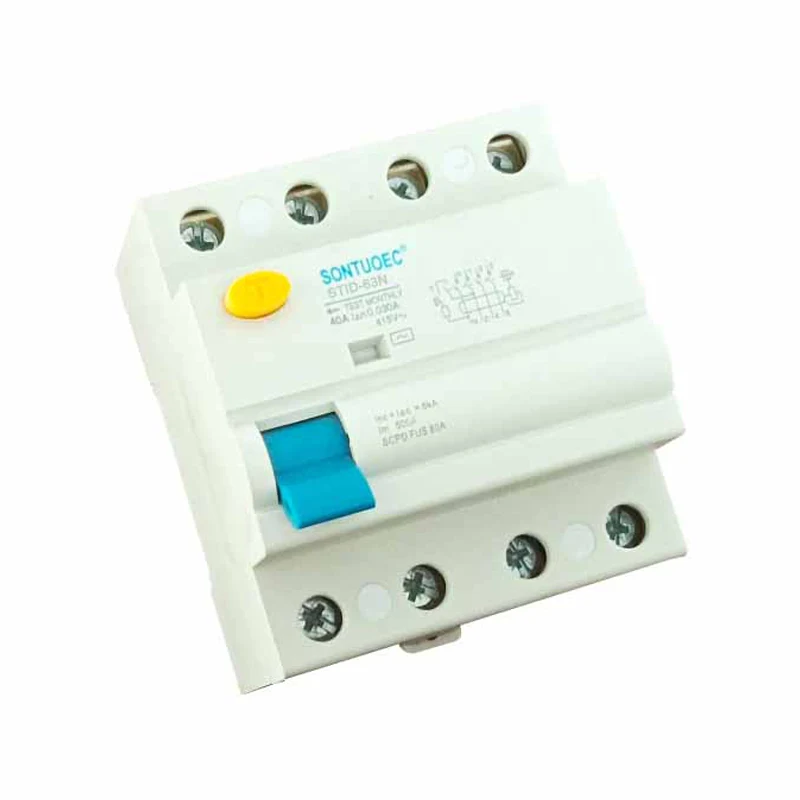

63 എ / 100 എംഎംഎ പതിവ് നിലവിലെ സർക്യൂട്ട് ബ്രേക്കർ ആർസിസിബി

ഉപകരണങ്ങളുടെ ഇൻസുലേഷൻ നാശനഷ്ടങ്ങൾ, ഉദ്യോഗസ്ഥരുടെ മൂല്യം എന്നിവ കാരണം ജനറേറ്റിക് വൈദ്യുതരൂപം മുതലായവ ഒഴികെയുള്ള ഒരു സർക്യൂട്ട് ബ്രേക്കറായ ആർസിസിബിയാണ് റിസൈൻ ബ്രേക്കറർ.

മോഡൽ:STID-63N

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സ്റ്റാൻഡേർഡ്:	IEC 61008-1
മോഡൽ:	സൈൻ -63n
ശേഷിക്കുന്ന നിലവിലെ സവിശേഷതകൾ:	ഒപ്പം, ഒപ്പം

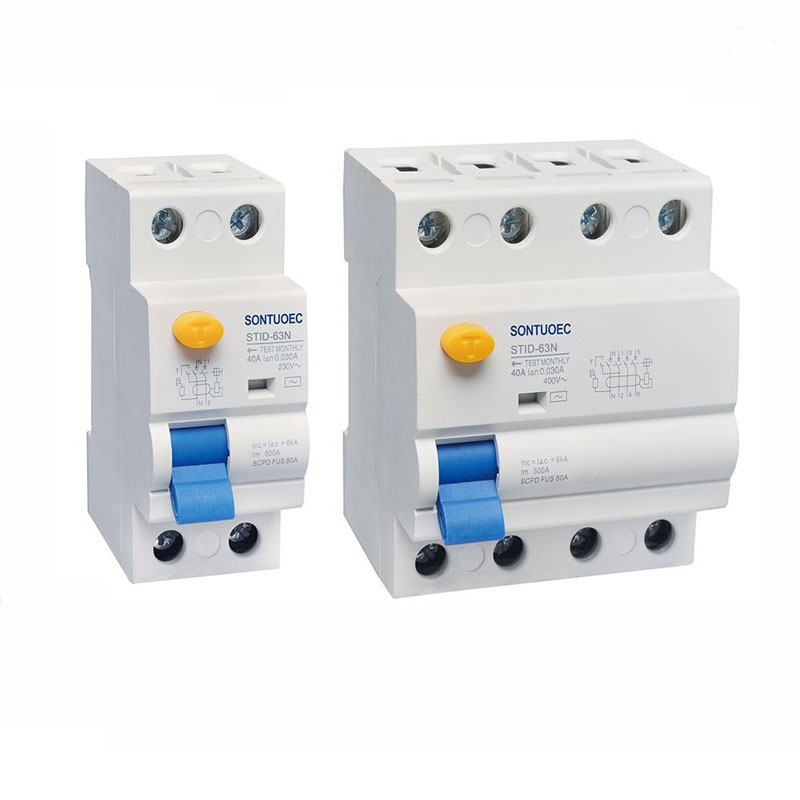

പോൾ നോ.:	2p, 4 പി
കറന്റ് കറന്റ്:	16 എ, 25 എ, 32 എ, 40 എ, 63 എ;
റേറ്റുചെയ്ത വോൾട്ടേജ്:	230 / 400V AC
റേറ്റുചെയ്ത ആവൃത്തി:	50 / 60HZ
റേറ്റുചെയ്ത ശേഷിക്കുന്ന നിലവിലെ ഇδn:	10ma, 30ma, 100ma, 300MA, 500mA
റേറ്റുചെയ്തത് ശേഷിക്കുന്ന ഇതര കറന്റ് ഞാൻ i δNO:	≤0.5iδn
റേറ്റുചെയ്ത സോപാധിക ഹ്രസ്വ-സർക്യൂട്ട് നിലവിലെ ഇങ്ക്:	6000 രൂപ
റേറ്റുചെയ്ത സോപാധിക ശേഷിക്കുന്ന ഷോർട്ട്-സർക്യൂട്ട് നിലവിലെ IδC:	6000 രൂപ
ട്രിപ്പ് കാലയളവ്:	തൽക്ഷണ ining≤0.1സെക്
ശേഷിക്കുന്ന നിലവിലെ ശ്രേണി	0.5iδn ~ iδn
ഇലക്ട്രോ-മെക്കാനിക്കൽ സഹിഷ്ണുത:	4000 സൈക്കിളുകൾ
ടോർക്ക് ഉറപ്പിക്കുക:	2.0 എൻഎം

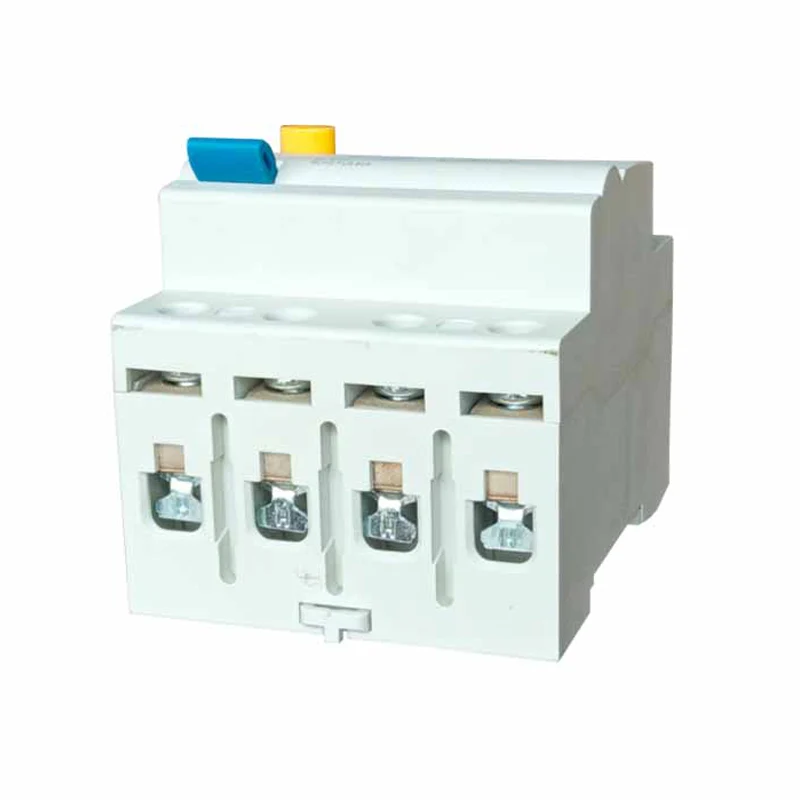

കണക്ഷൻ ടെർമിനൽ:	ക്ലാമ്പിനൊപ്പം ടെർമിനൽ സ്തംഭ ടെർമിനൽ സ്ക്രൂ ചെയ്യുക
ഇൻസ്റ്റാളേഷൻ:	35 എംഎം ദിൻ റെയിൽ മ ing ണ്ടിംഗ്

പ്രവർത്തനത്തിന്റെ തത്വം

ഇലക്ട്രോമാഗ്നെറ്റിക് ഇൻഡക്ഷൻ, നിലവിലെ ബാലൻസ് എന്നിവയുടെ തത്വങ്ങളെ അടിസ്ഥാനമാക്കിയുള്ളതാണ് ആർസിസിബിയുടെ ഓപ്പറേറ്റിംഗ് തത്വം. സർക്യൂട്ടിലെ ശേഷിക്കുന്ന കറന്റ് ട്രാൻസ്ഫോർമറിലൂടെ കടന്നുപോകുമ്പോൾ, ട്രാൻസ്ഫോർമർ അനുബന്ധ മാഗ്നെറ്റിക് ഫ്ലക്സ് സൃഷ്ടിക്കുന്നു. ഈ കാന്തിക ഫ്ലക്സ് ഒരു ഇലക്ട്രിക്കൽ സിഗ്നലുകളായി പരിവർത്തനം ചെയ്യുകയും ഒരു ഇലക്ട്രോണിക് സർക്യൂട്ട് പ്രോസസ്സ് ചെയ്യുകയും ചെയ്യുന്നു. പ്രോസസ്സ് ചെയ്ത വൈദ്യുത സിഗ്നൽ ഒരു പ്രസഹണ പരിധിയിലെത്തുമ്പോൾ, ആർസിസിബി പ്രവർത്തിക്കാൻ റിലീസ് സംവിധാനം നടത്തുന്നത് സർക്യൂട്ട് ബ്രേക്കറെ വേഗത്തിൽ മുറിക്കാൻ കാരണമാകുന്നു.

പ്രധാന സവിശേഷതകൾ

ഉയർന്ന സംവേദനക്ഷമത: ചെറിയ ശേഷിക്കുന്ന പ്രവാഹങ്ങൾ കണ്ടെത്താനായി ആർസിസിബിക്ക് കഴിവുണ്ട്, സാധാരണയായി 30ma- ൽ കുറവ് (ഉൽപ്പന്ന സവിശേഷതകളെ ആശ്രയിച്ചിരിക്കുന്നു), ഇത് വൈദ്യുതക്കസേര അപകടങ്ങൾ സംഭവിക്കുന്നതിന് മുമ്പ് സർക്യൂട്ടുകൾ മുറിക്കാൻ സഹായിക്കുന്നു.

വേഗത്തിലുള്ള പ്രതികരണം: ശേഷിക്കുന്നവർക്ക് ശേഷിക്കുന്ന ശേഷം കുറച്ച് മില്ലിസെക്കൻഡിൽ ആർസിസിബിക്ക് വേഗത്തിൽ മുറിക്കാൻ കഴിയും, ഇത് ഫലപ്രദമായി ഇലക്ട്രിക് ഷോക്ക് അപകടങ്ങളെയും വൈദ്യുത തീപിടുത്തങ്ങളുടെ വ്യാപനത്തെയും തടയുന്നു.

സുരക്ഷിതവും വിശ്വസനീയവുമായ: ആർസിസിബി വിപുലമായ ഇലക്ട്രോണിക് ഘടകങ്ങളും ഉയർന്ന വിശ്വാസ്യതയും സ്ഥിരതയും ഉള്ള സംവിധാനം വിച്ഛേദിക്കുന്ന സംവിധാനവും സ്വീകരിക്കുന്നു. അതേസമയം, ഇതിന് ഓവർലോഡും ഷോർട്ട്-സർക്യൂട്ട് പ്രൊട്ടക്ഷൻ ഫംഗ്ഷനുകളും ഉണ്ട്, അത് സർക്യൂട്ടുകളുടെയും ഉപകരണങ്ങളുടെയും സുരക്ഷ പൂർണ്ണമായും സംരക്ഷിക്കും.

ഇൻസ്റ്റാളുചെയ്യാൻ എളുപ്പവും പരിപാലിക്കുന്നതിനും: ആർസിസിബി സാധാരണയായി മോഡുലാർ ഡിസൈൻ, കോംപാക്റ്റ് ഘടന, ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്. ഇത് പരിശോധിക്കാനും പതിവായി പരിപാലനത്തിനും പരിശോധനയ്ക്കും വേണ്ടിയുള്ള കോൺടാക്റ്റുകൾക്ക് പകരം വയ്ക്കുക.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

63 എ / 100 ലാം ശേഷിക്കുന്ന നിലവിലെ സർക്യൂട്ട് ബ്രേക്കർ ആർസിസി വൈവിധ്യമാർന്ന പരിരക്ഷണം ആവശ്യമുള്ളവയിൽ നിന്ന് പരിമിതപ്പെടുത്തിയിട്ടില്ല:

വാസയോഗ്യവും വാണിജ്യ കെട്ടിടങ്ങളും: ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ സംരക്ഷണത്തിനും ഇലക്ട്രിക് ഷോക്ക് അപകടങ്ങൾക്കും വൈദ്യുത തീയ്ക്കും എതിരെ വ്യക്തിപരമായ സുരക്ഷയ്ക്കും. വീടുകളിൽ, റാക്സിൽ സാധാരണയായി മാനിക്യകോടുകളിൽ പ്രധാനമോ ബ്രാഞ്ച് പരിരക്ഷണമോ ആയി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്.

വ്യാവസായിക ഉൽപാദന ലൈൻ: മോട്ടോഴ്സ്, ട്രാൻസ്ഫോർമർ തുടങ്ങിയ സാധാരണ പ്രവർത്തനം, ഉപകരണങ്ങളുടെ കേടുപാടുകൾ, ചോർച്ച, ഓവർലോഡ് എന്നിവ മൂലമുണ്ടാകുന്ന ഉപകരണങ്ങളുടെ കേടുപാടുകൾ എന്നിവ സംരക്ഷിക്കാൻ ഇത് ഉപയോഗിക്കുന്നു. വ്യാവസായിക മേഖലയിൽ, ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ വൈദ്യുതി ഇൻലെറ്റിൽ ഉപകരണങ്ങളുടെ പരിരക്ഷണ ഉപകരണമായി RCCbs സാധാരണയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്.

പൊതു സ facilities കര്യങ്ങൾ: ആശുപത്രികൾ, സ്കൂളുകൾ, ലൈബ്രറികൾ, മറ്റ് സ്ഥലങ്ങൾ തുടങ്ങിയ സ്ഥലങ്ങൾ, ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ സുരക്ഷിതമായ പ്രവർത്തനം, ഉദ്യോഗസ്ഥർ സുരക്ഷിതമായ വൈദ്യുതി ഉപയോഗം ഉറപ്പാക്കാൻ ആർസിസിബികൾ ഉപയോഗിക്കുന്നു. ഈ സ്ഥലങ്ങളിൽ സാധാരണയായി ഇലക്ട്രിക്കൽ സുരക്ഷയ്ക്ക് ഉയർന്ന ആവശ്യകതകളുണ്ട്, അതിനാൽ rccbs കൂടുതൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു.
