നിലവാരമായ | IEC61008-1 |
ധ്രുവങ്ങളുടെ എണ്ണം |
2p, 4 പി |
റേറ്റുചെയ്ത കറന്റ് (എ) |
16 ,,,,12,40,63 |
റേറ്റുചെയ്ത ശേഷിപ്പ് പ്രവർത്തിക്കുന്നു കറന്റ് (ഇൻ) (എം) |
10,30,100,300,500 |
റേറ്റുചെയ്ത ശേഷിപ്പ് ഓപ്പറേഷൻ ഇതര കറന്റ് (ഐഎൻഒ) (എം) |
≤0.5.5 |
റേറ്റുചെയ്ത വോൾട്ടേജ് (v) |
എസി 230/240 |
എസി 230/400 |
|
ശേഷിക്കുന്ന പ്രവർത്തന കറന്റ് ഉത്കണ്ഠ |
0.5in ~ ൽ |
ശേഷിക്കുന്ന നിലവിലെ സമയം |
≤0.3s |
ഹ്രസ്വ സർക്യൂട്ട് ശേഷി (ICU) |
6000 രൂപ |
ക്ഷമ |
4000 |
പരിരക്ഷണ ബിരുദം |
IP20 |

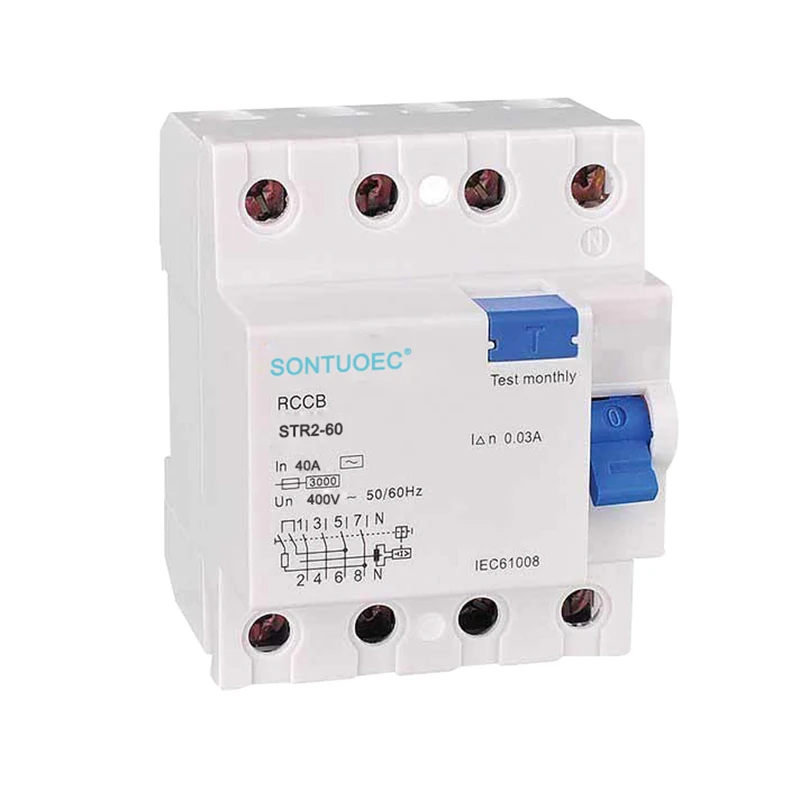

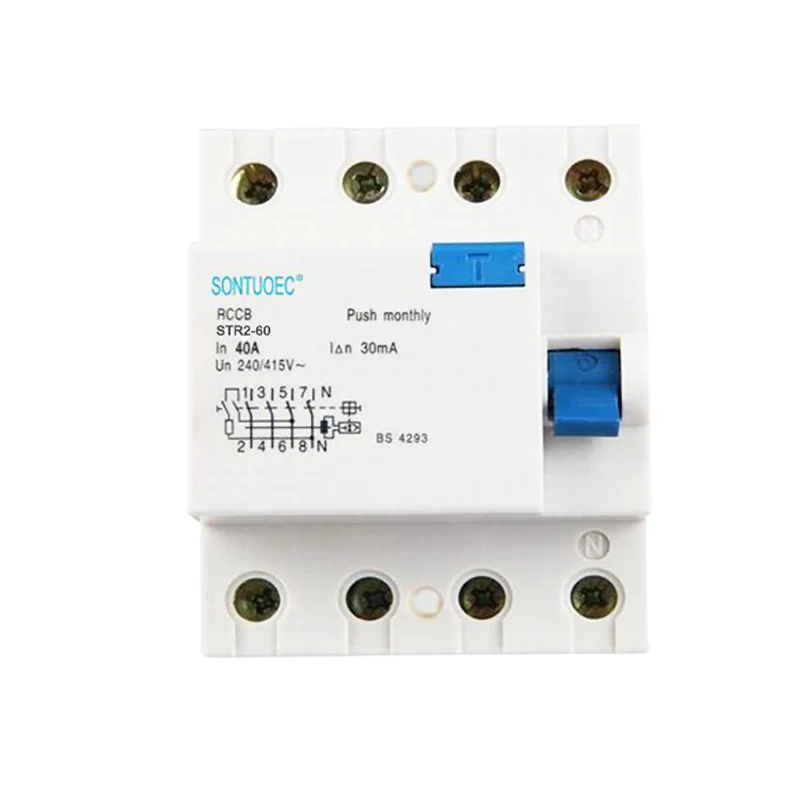

4p: ഈ 4P 63 എ / 30 ലാ, 30 ലാ റിക്ഡി എസി തരം നാല്-പോൾ സ്വിച്ച് ആണെന്ന് സൂചിപ്പിക്കുന്നു, അതായത് നാല് സർക്യൂട്ടുകളുടെ ഓൺ-ഓഫ് ഇത് നിയന്ത്രിക്കാൻ കഴിയും. ഘട്ടം, പൂജ്യം, രണ്ട് ഗ്ര ground ണ്ട് വയറുകൾ എന്നിവയിൽ ഈ രൂപകൽപ്പന സാധാരണയായി ഉപയോഗിക്കുന്നു, ചോർച്ച അല്ലെങ്കിൽ തെറ്റ് സംഭവിച്ച സാഹചര്യത്തിൽ, ഉയർന്ന ഇലക്ട്രിക്കൽ സുരക്ഷാ പരിരക്ഷ നൽകുന്നതിന് സർക്യൂട്ട് പൂർണ്ണമായും മുറിച്ചുമാറ്റാൻ കഴിയും.
63 എ: 63 ആമ്പുകളിൽ ആർസിഡി റേറ്റുചെയ്യുമെന്ന് സൂചിപ്പിക്കുന്നു, ഇത് അമിത ചൂടാക്കാനോ കേടുപാടുകൾ വരുത്താതെ തുടർച്ചയായി തുടർച്ചയായി തുടരാൻ കഴിയുന്ന പരമാവധി മൂല്യമാണിത്.
30ma: ഐ.സി.ഡിക്ക് 30 മില്ലിയമ്പങ്ങൾ 3 മില്ലിയമ്പേസിന്റെ കറന്റ് ഉണ്ടെന്ന് സൂചിപ്പിക്കുന്നു, അതായത് ഇലക്ട്രിക്കൽ സിസ്റ്റത്തിലെ ചോർച്ച കറന്റ് ഈ മൂല്യത്തെ മറികടക്കുമ്പോൾ, സ്വകാര്യ സുരക്ഷയെ സംരക്ഷിക്കുന്നതിനും വൈദ്യുത തീയെത്തുടർക്കുന്നതിനും ആർസിഡി വേഗത്തിൽ മുറിച്ചുമാറ്റി.
rcd: ഒരു ഇലക്ട്രിക്കൽ സിസ്റ്റത്തിൽ ശേഷിക്കുന്ന കറന്റ് (I.E. ലീക്ക് കറന്റ്) കണ്ടെത്താനും വൈദ്യുതി വിതരണം ഒഴിവാക്കാനും ഉപയോഗിക്കുന്ന ഒരു ഇലക്ട്രിക്കൽ സുരക്ഷാ ഉപകരണം ശേഷിക്കുന്നു നിലവിലെ ഉപകരണം.
ഒരു തരം: അതിനർത്ഥം ആർസിഡി ഒരു തരം ആണെന്ന് ഇതിനർത്ഥം, അസി, പാൻസിംഗ് ഡിസി ശേഷിക്കുന്ന മേഖലകളിൽ (≤6ma- ൽ ഇത് ശരിയായി പ്രവർത്തിക്കാൻ കഴിയും (ഒരു മിനുസമാർന്ന ഡിസി കറന്റ് ≤6ma- യുടെ മിനുസമാർന്ന ഡിസി കറന്റാം). ഗാർഹിക ഉപകരണങ്ങൾ, ഓഫീസ് വീട്ടുപകരണങ്ങൾ, കമ്പ്യൂട്ടറുകൾ, മറ്റ് സ്ഥലങ്ങൾ എന്നിവ പോലുള്ള നിരവധി ഇലക്ട്രോണിക് ഉപകരണങ്ങളുള്ള സർക്യൂട്ടുകൾക്ക് ഇത്തരത്തിലുള്ള ആർസിഡി അനുയോജ്യമാണ്.
ശേഷിക്കുന്ന നിലവിലെ ട്രാൻസ്ഫോർമറെ അടിസ്ഥാനമാക്കിയാണ് ആർസിഡിയുടെ ഓപ്പറേറ്റിംഗ് തത്വം. ഒരു വൈദ്യുത വ്യവസ്ഥയിൽ അസന്തുലിതമായ ഒരു കറന്റ് (അതായത് ചോർച്ച) സംഭവിക്കുമ്പോൾ, ശേഷിക്കുന്ന നിലവിലെ ട്രാൻസ്ഫോർമർ ഈ അസന്തുലിതമായ കറന്റ് കണ്ടെത്തി ചോർച്ച കറന്റിന് ആനുപാതികമായ ഒരു പ്രൈക്സ് സൃഷ്ടിക്കുന്നു. ഈ കാന്തിക ഫ്ലക്സ് ആർസിഡിയുടെ ആന്തരിക വിച്ഛേദിക്കൽ സംവിധാനം ട്രിഗറുകൾ ചെയ്യുന്നു, ഇത് വൈദ്യുതി വിതരണം വേഗത്തിൽ മുറിച്ചുമാറ്റി, അതിനാൽ വൈദ്യുതി ഉപകരണങ്ങളുടെയും ഉദ്യോഗസ്ഥരുടെയും സുരക്ഷ പരിരക്ഷിക്കുന്നു.
വ്യാവസായിക ശക്തി: വ്യാവസായിക പരിതസ്ഥിതികളിൽ, ധാരാളം വൈദ്യുത ഉപകരണങ്ങളുടെയും സങ്കീർണ്ണവുമായ സർക്യൂട്ട് സിസ്റ്റങ്ങളുടെ സാന്നിധ്യം, സമഗ്രമായ വൈദ്യുത സുരക്ഷാ പരിരക്ഷ നൽകുന്നതിന് 4p 63 എ / 30 എം.സി.ഡി ഉപയോഗിക്കേണ്ടത് ആവശ്യമാണ്.
വാണിജ്യപരമായത്: ആളുകളുടെയും ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെയും ഉയർന്ന സാന്ദ്രതയുള്ള ഷോപ്പിംഗ് മാളുകൾ, ഹോട്ടലുകൾ മുതലായവ എന്നിവയും വാണിജ്യ പരിസരത്ത്, ഇത്തരത്തിലുള്ള ആർസിഡിയും വൈദ്യുത സുരക്ഷ ഉറപ്പാക്കാൻ ആവശ്യമാണ്.
ഹൈ-എൻഡ് റെസിഡൻഷ്യൽ: ചില ഹൈ-എൻഡ് റെസിഡൻസുകളിൽ, 4 പി 63 എ / 30 എ.എസ്.ഡി. ഉയർന്ന ഇലക്ട്രിക്കൽ സുരക്ഷാ പരിരക്ഷ നൽകുന്നതിന് ഒരു തരം തിരഞ്ഞെടുത്തു.
