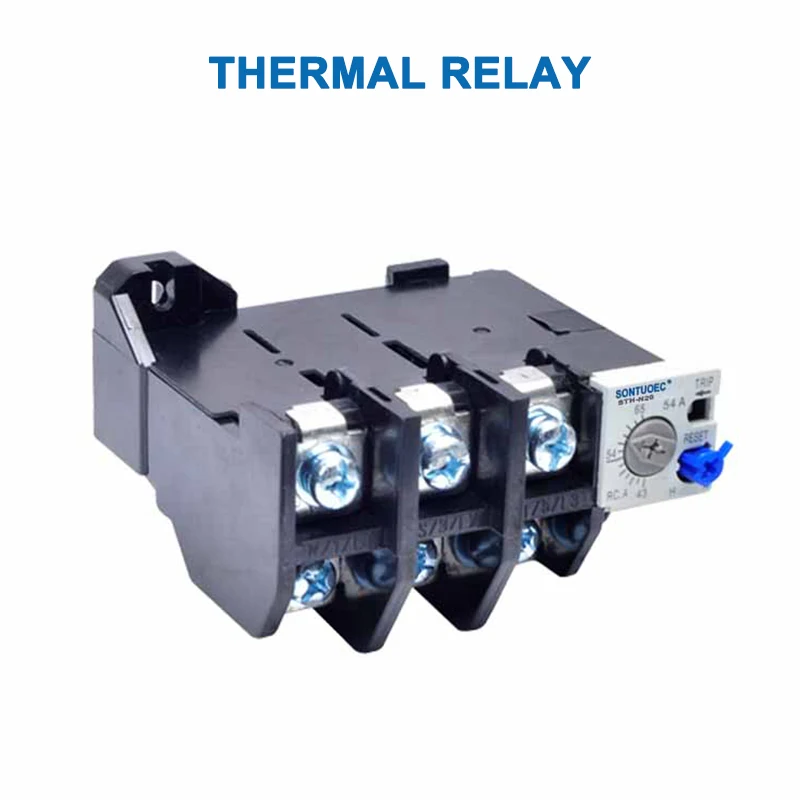

എസ്ടിഎച്ച്-എൻ മോഡൽ തെർമൽ റിലേ പ്രത്യേകിച്ചും ഡിസി മോട്ടോറിന്റെ ഓവർലോഡ് പരിരക്ഷണത്തിനായി രൂപകൽപ്പന ചെയ്തിട്ടുണ്ട്, മോട്ടോർ പ്രവർത്തിക്കുന്ന കറന്റ് റേറ്റുചെയ്യുമ്പോൾ, ഓവർലോഡിംഗ് കാരണം മോട്ടോർ കേടുവന്നതാക്കുന്നത് തെർമൽ റിലേയ്ക്ക് സർക്യൂട്ട് സ്വപ്രേരിതമായി മുറിക്കാൻ കഴിയും.

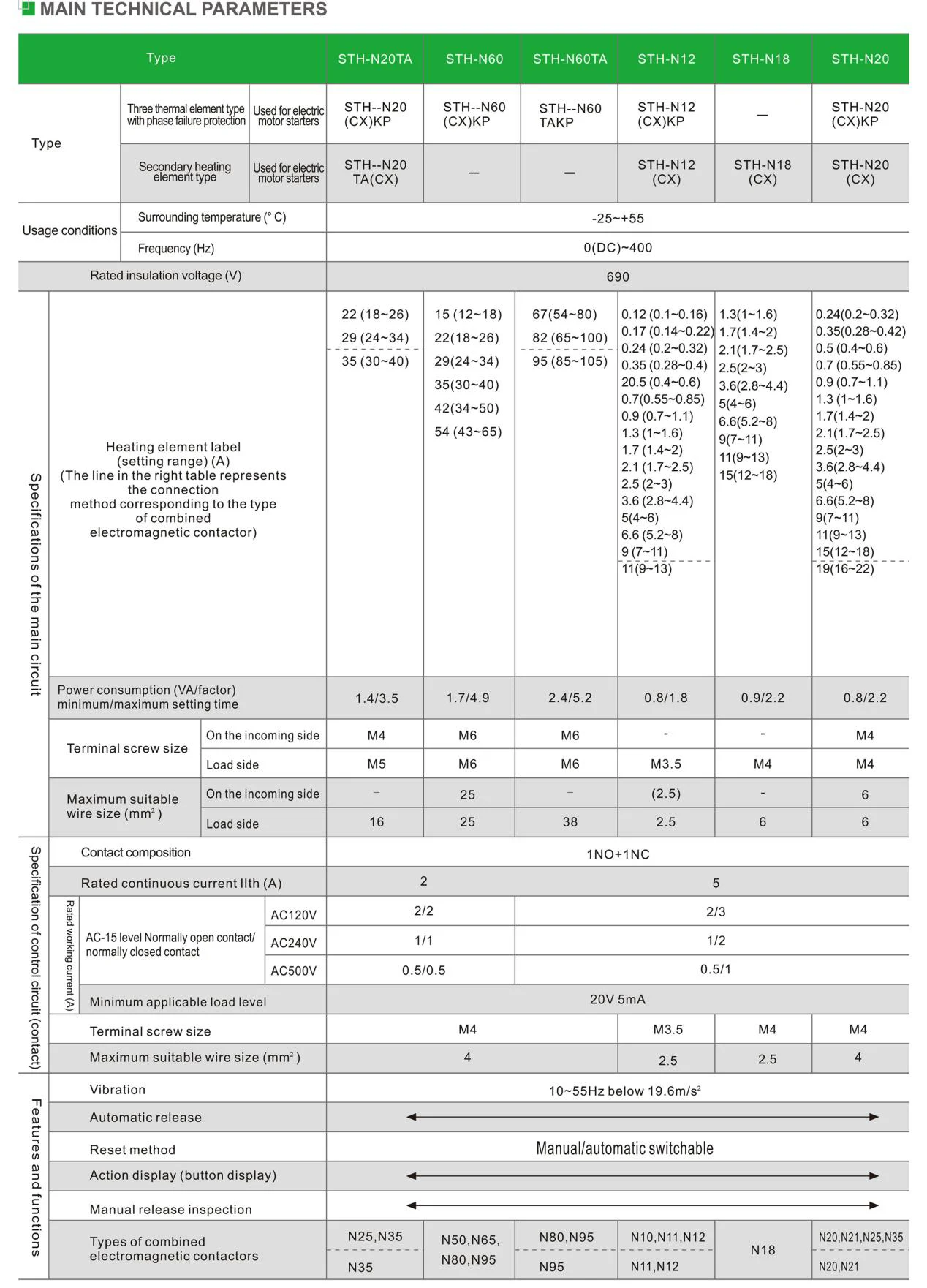

സവിശേഷതകൾ:
ഉത്പന്നം പേര് | താപ ഓവർലോഡ് റിലേ |
മാതൃക | STH-N |
അസംസ്കൃതപദാര്ഥം | പ്ലാസ്റ്റിക്, ഇലക്ട്രോണിക് ഘടകങ്ങൾ |
താപ സന്വര്ക്കം | 1no + 1nc |
താപ നിലവിലുള്ളത് റിലാട്ട് ചെയ്തു | 0.1a-105 എ |
നിലവിലെ ശ്രേണി | Pls കറന്റ് ശ്രദ്ധിക്കുക ഓർഡർ നൽകുമ്പോൾ റേഞ്ച് |
ആവര്ത്തനം | 660 വി |
ട്രിപ്പിംഗ് ക്ലാസ് | 50 / 60HZ |
നിറം | ചിത്രം കാണിച്ച ചിത്രം |

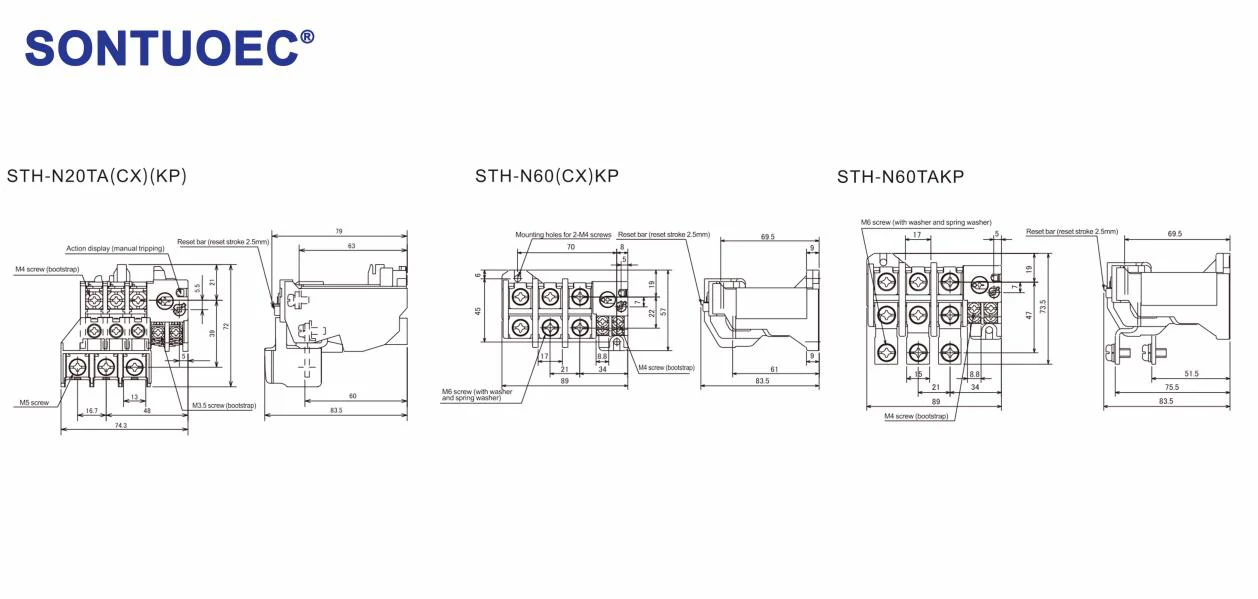

ടൈപ്പ് ചെയ്യുക | ഒരു | ഓ | എ) | എസി | ബി | ബിഎ | ബിബി | ബിസി | സി | കന്വി | സി.ബി. | മീ | ഭാരം (കിലോ) |
STH-N12 (CX) (കെപി) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3.5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | M4 | 0.13 |
തൊഴിലാളി തത്വം
വൈദ്യുത പ്രവാഹിന്റെ താപ പ്രഭാവത്തെ അടിസ്ഥാനമാക്കിയാണ് STH-N മോഡൽ താപ നിരയുടെ ഓപ്പറേറ്റിംഗ് തത്വം. മോട്ടോർ ഓവർലോഡുചെയ്യുമ്പോൾ, താപ റിലേ വഴി ഒഴുകുന്ന നിലവിലെ നിലവിലെ ഒഴുകുന്നു, കൂടുതൽ ചൂട് സൃഷ്ടിക്കാൻ ചൂടാക്കൽ ഘടകം ഉണ്ടാക്കുന്നു. ഈ ചൂട് വളയുകയും വികലമാക്കുകയും ചെയ്യുന്നു, അവ്യക്തമായ വടി ഒരു നിശ്ചിത ദൂരത്തിലെത്തുമ്പോൾ, അത് കണക്റ്റുചെയ്യുന്ന വടിയെ പ്രവർത്തിക്കാൻ പ്രേരിപ്പിക്കുന്നു, ഇത് മോട്ടോർമാർക്ക് വൈദ്യുതി വിതരണം ഒഴിവാക്കുന്നു.
ഓവർലോഡ് പരിരക്ഷണ പ്രവർത്തനം: Th-n ടൈപ്പ് തെർമൽ റിലേയ്ക്ക് വിശ്വസനീയമായ ഓവർലോഡ് പരിരക്ഷണ പ്രവർത്തനം ഉണ്ട്, അത് മോട്ടോർ ഓവർലോഡ് ചെയ്തതും മോട്ടോറിന് കേടുപാടുകൾ സംഭവിക്കുന്നതുമാണ്.
കൃത്യമായ പ്രവർത്തനം: താപ റിലേയുടെ പ്രവർത്തന സവിശേഷതകൾ സ്ഥിരതയുള്ളതാണ്, മാത്രമല്ല മോട്ടോറെ കേടുപാടുകളിൽ നിന്ന് സംരക്ഷിക്കുന്നതിന് ഓവർലോഡ് കറന്റിന്റെ നിശ്ചിത ശ്രേണിയിൽ കൃത്യമായി പ്രവർത്തിക്കാൻ കഴിയും.
കോംപാക്റ്റ് ഘടന: Th-n the themall റിലേ കോംപാക്റ്റ് ഘടന രൂപകൽപ്പന സ്വീകരിക്കുന്ന, ചെറിയ ഇടം നേടുകയും ഇൻസ്റ്റാൾ ചെയ്യാനും പരിപാലിക്കാനും എളുപ്പമാണ്.
ദൈർഘ്യ സേവനം ജീവിതം: താപ റിലേ ഉയർന്ന നിലവാരമുള്ള മെറ്റീരിയലുകളും ഉൽപാദന പ്രക്രിയയും സ്വീകരിക്കുന്നു, ഇതിന് നീണ്ട സേവന ജീവിതവും ഉയർന്ന വിശ്വാസ്യതയുമുണ്ട്.
വ്യാവസായിക ഓട്ടോൾഷൻ കൺട്രോൾ സിസ്റ്റങ്ങൾ, ഇലക്ട്രിക് പവർ സിസ്റ്റങ്ങൾ, നിർമ്മാണ ഉപകരണങ്ങൾ തുടങ്ങിയവയുള്ള മോട്ടോർ ഓവർലോഡ് പരിരക്ഷണം ആവശ്യമുള്ള അപ്ലിക്കേഷനുകളിൽ th-n the thamalllays വ്യാപകമായി ഉപയോഗിക്കുന്നു. പ്രത്യേകിച്ചും പതിവായി ആരംഭിക്കുന്നതും നിർത്തുന്നതുമായ മോട്ടോർ കൺട്രോൾ സർക്യൂട്ടുകളിൽ, താപ റിലേകളുടെ സംരക്ഷണ വേഷം പ്രത്യേകിച്ചും പ്രധാനമാണ്.
