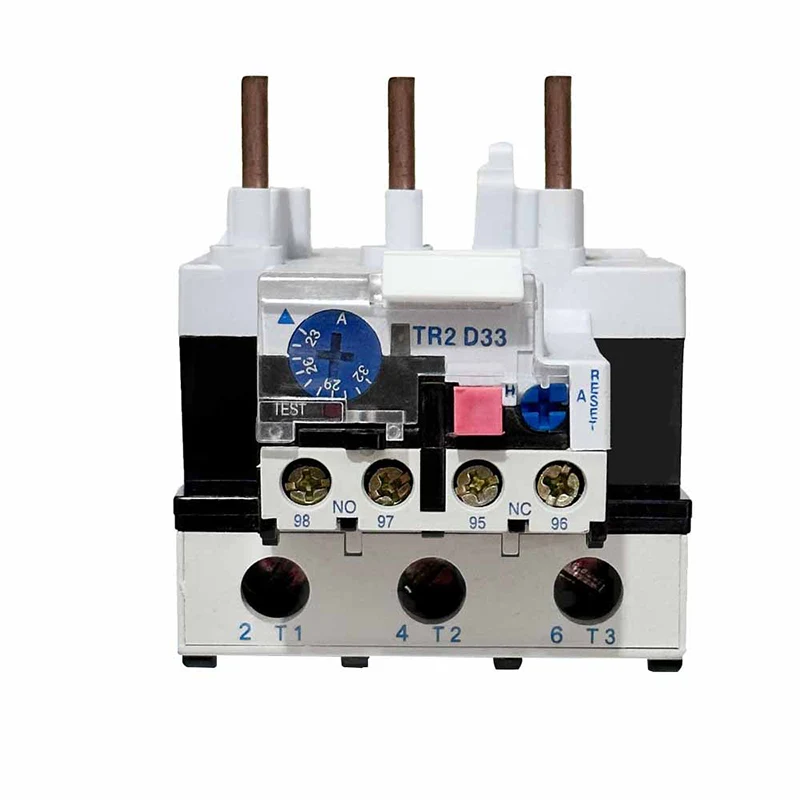

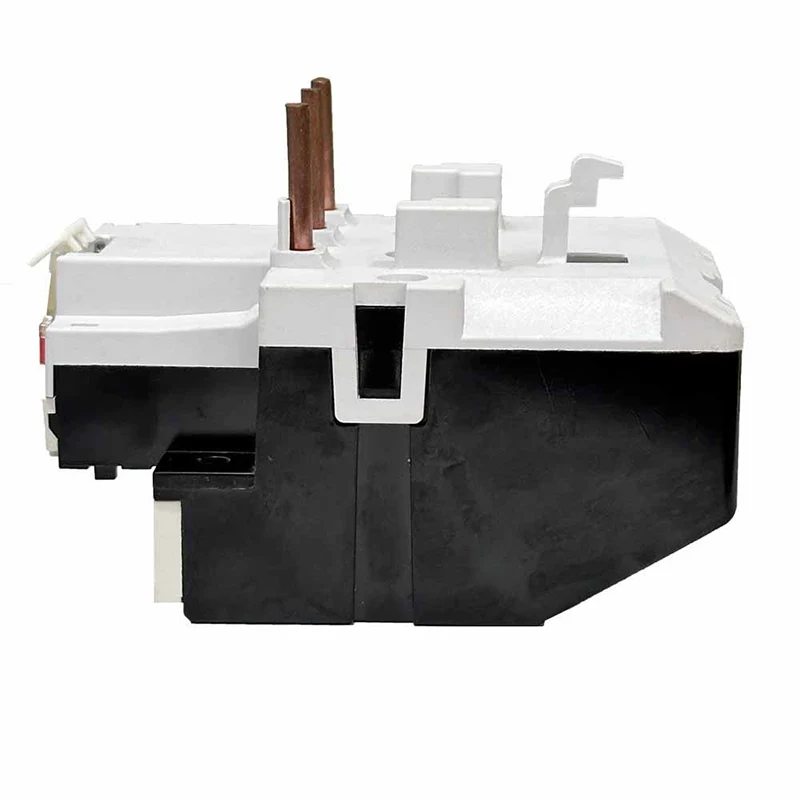

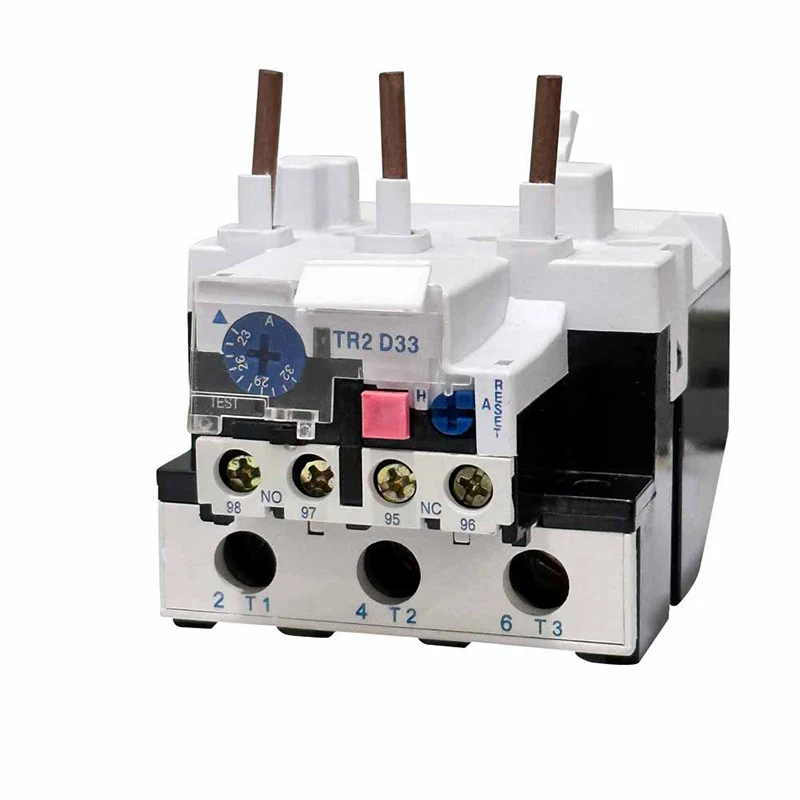

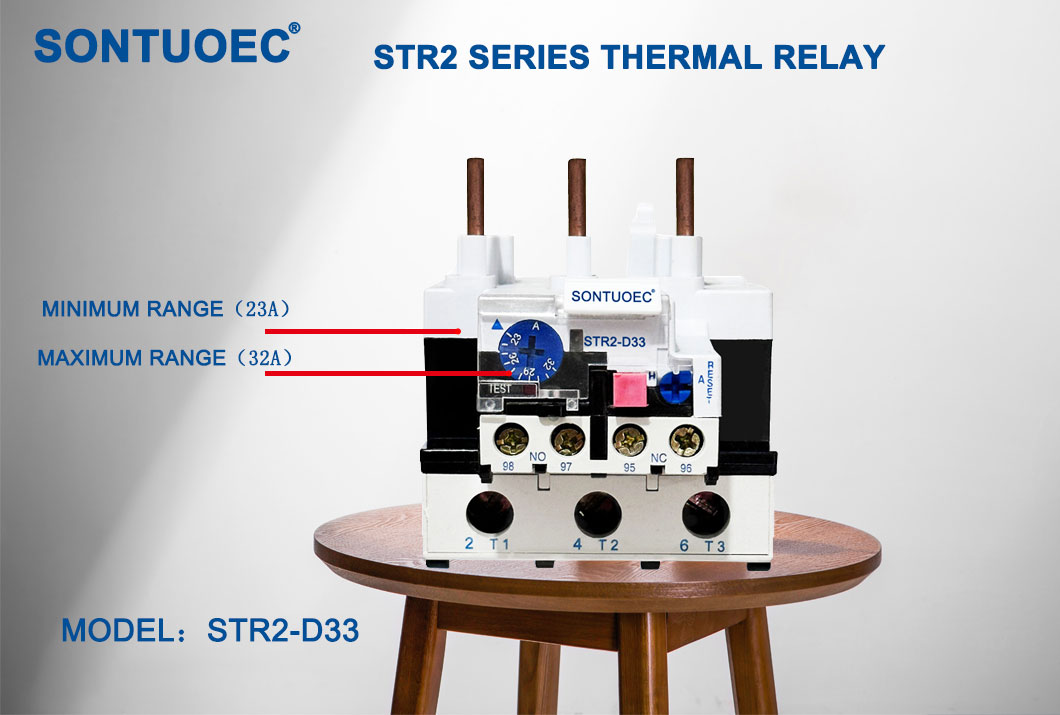

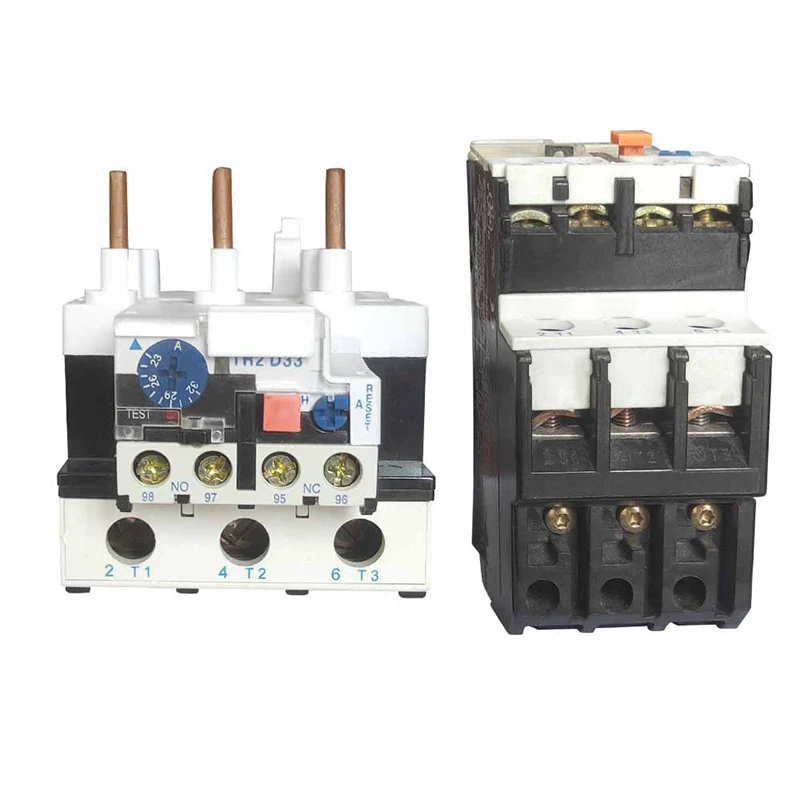

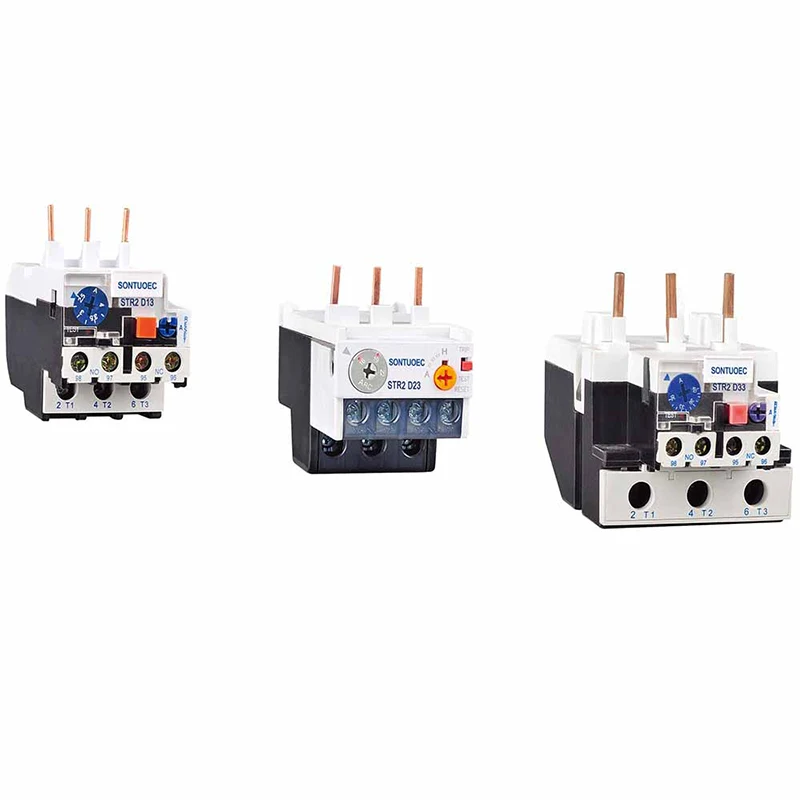

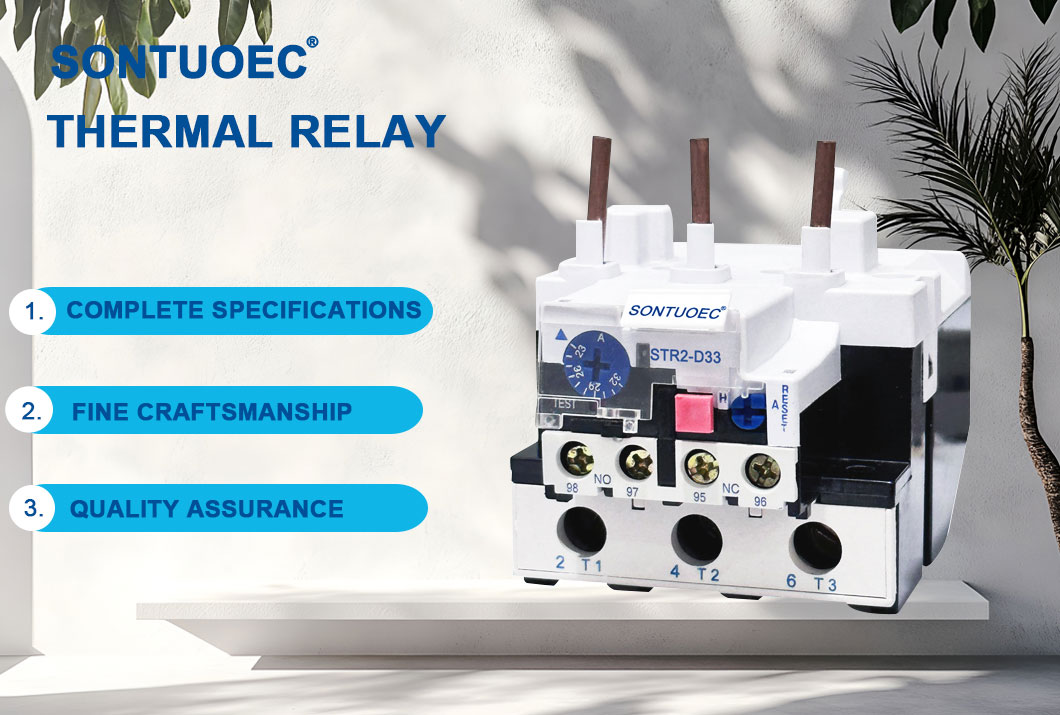

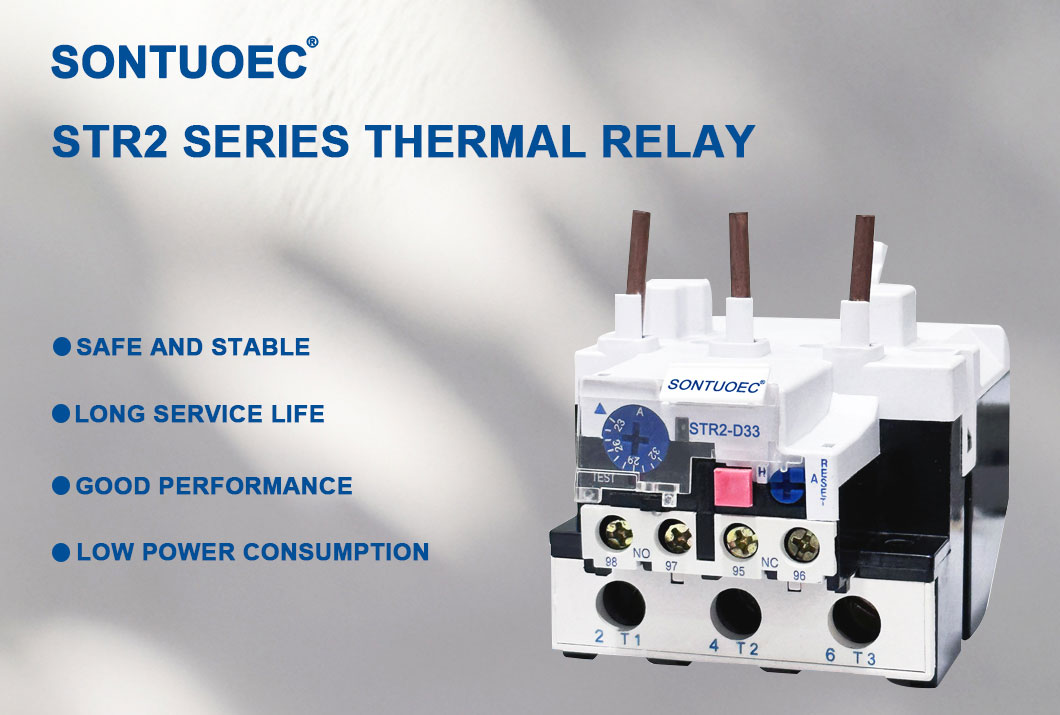

STR2-D33 താപ ഓവർലോഡ് റിലേ

സ്ട്ര 2-ഡി 33 താപ ഓവർലോഡ് റിലേകൾ വൈദ്യുത പ്രവാഹിന്റെ താപ പ്രഭാവത്തിന്റെ തത്വത്തിൽ പ്രവർത്തിക്കുന്നു. ഒരു മോട്ടോർ ഓവർലോഡുചെയ്യുമ്പോൾ, അതിന്റെ നിലവിലെ വർദ്ധിക്കുന്നത്, താപ ഓവർലോഡ് റിലേയ്ക്ക് താടിയെ ചൂടാക്കാനുള്ള താപത്തെ അമിതഭാരത്തിനുള്ളിലെ ചൂടാക്കൽ ഘടകത്തിന് കാരണമാകുന്നു. ഈ ചൂട് ബിമെറ്റലിലേക്ക് മാറ്റുന്നു, ഇത് തെർമൽ വിപുലീകരണത്തിന്റെ വ്യത്യസ്ത ഗുണകങ്ങളുള്ള രണ്ട് ലോഹങ്ങളാൽ നിർമ്മിച്ചതാണ്, അതിനാൽ ചൂടാകുമ്പോൾ അത് വളയുന്നു. വളയുന്നത് ഒരു പ്രത്യേക ഘട്ടത്തിൽ എത്തുമ്പോൾ, ഇത് ഒരു മെക്കാനിക്കൽ ഉപകരണം ട്രിഗേഴ്സിനെ പ്രേരിപ്പിക്കുന്നു, സാധാരണയായി ഒരു കോൺടാക്റ്റ്, ഇത് മോട്ടോറിലേക്കുള്ള വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുന്നു, അങ്ങനെ അത് കേടുപാടുകളിൽ നിന്ന് സംരക്ഷിക്കുന്നു.

അന്വേഷണം അയയ്ക്കുക

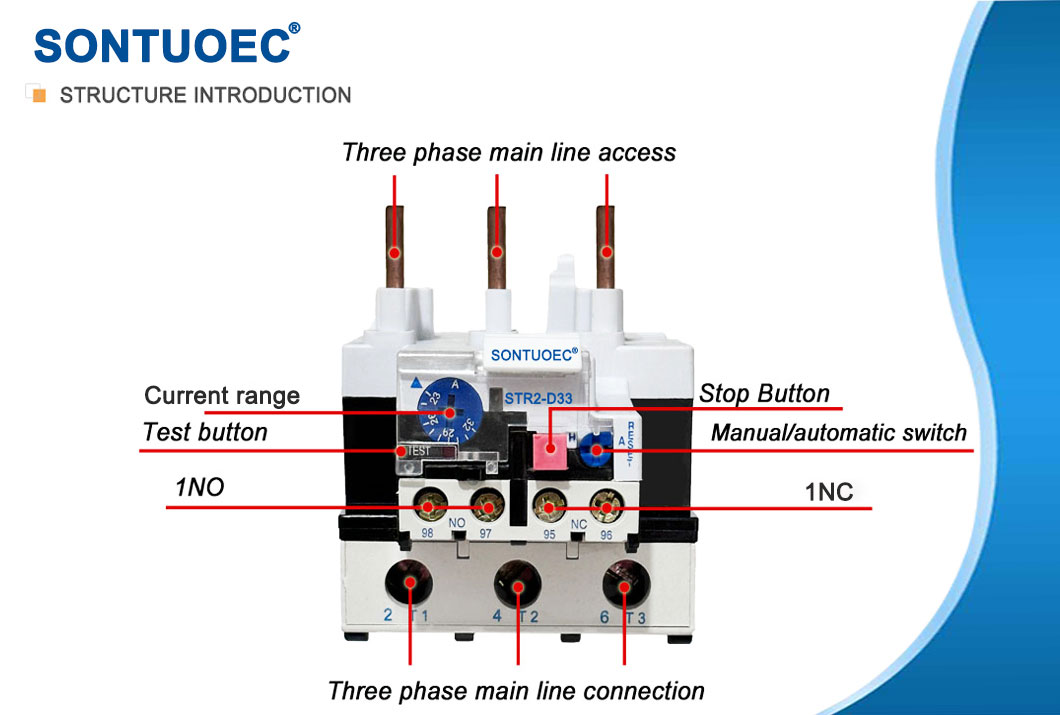

ഉൽപ്പന്ന വിവരണം

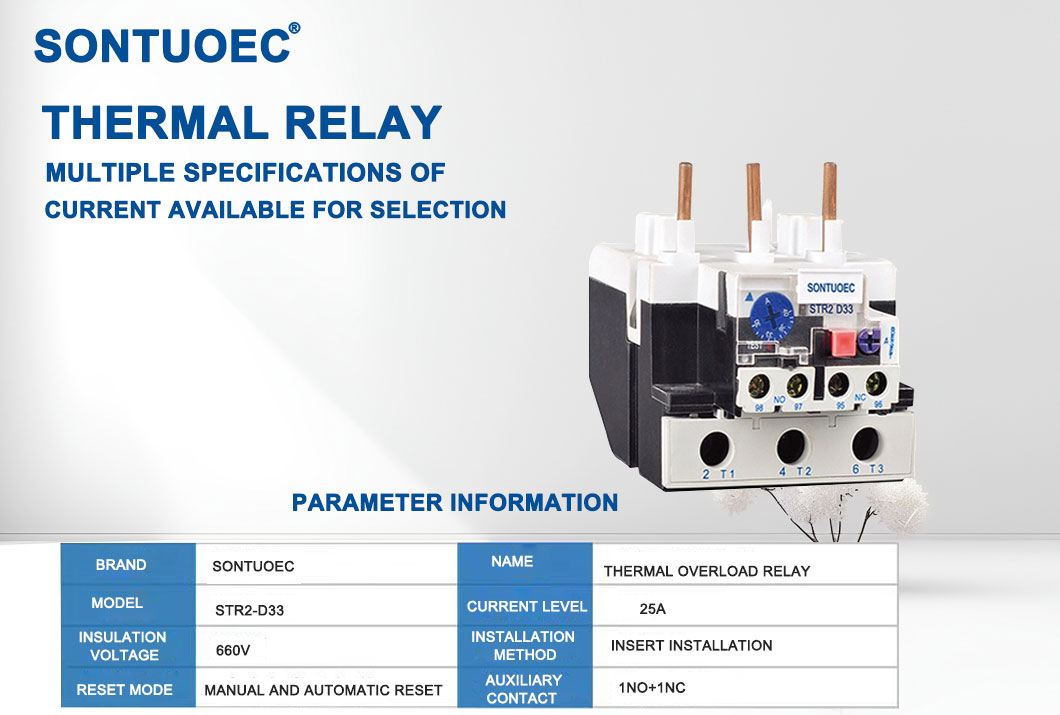

സവിശേഷതകൾ:

ഉത്പന്നം പേര്	താപ ഓവർലോഡ് റിലേ
മാതൃക	St2-D33
അസംസ്കൃതപദാര്ഥം	പ്ലാസ്റ്റിക്, ഇലക്ട്രോണിക് ഘടകങ്ങൾ
താപ സന്വര്ക്കം	1no + 1nc
താപ നിലവിലുള്ളത് റിലാട്ട് ചെയ്തു	23 എ -93 എ	Pls കറന്റ് ശ്രദ്ധിക്കുക ശേഖരം
Str2-93	ക്രമീകരിക്കാവുന്ന നിലവിലെ ശ്രേണി (എ) ക്രമീകരണം ശ്രേണി	3322	23 ~ 26 ~ 32	STR2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	STR2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	STR2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
ആവര്ത്തനം	660 വി
ട്രിപ്പിംഗ് ക്ലാസ്	50 / 60HZ
നിറം	ചിത്രം കാണിച്ച ചിത്രം

പ്രധാന സാങ്കേതിക പാരാമീറ്ററുകൾ

മാതൃക	റേറ്റുചെയ്ത കറന്റ്	ഇല്ല.	ശ്രേണി ക്രമീകരണം (എ)	ബന്ധപ്പെടേണ്ടതിന്
Str2--25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	STR2-25 / 32 (lc1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	STR2-25 / 32 (lc1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	STR2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	STR2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	STR2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

പ്രധാന പ്രവർത്തനങ്ങൾ

ഓവർലോഡ് പരിരക്ഷണം: മോട്ടോർ ലോഡ് അതിന്റെ റേറ്റുചെയ്ത മൂല്യത്തേക്കാൾ കൂടുതലായപ്പോൾ, താപ ഓവർലോഡ് റിലേ മോട്ടോർ അമിതമായി ചൂടാകാതിരിക്കുകയും കേടുപാടുകളിൽ നിന്നും തടയുകയും ചെയ്യും.

അമിതമായി പരിരക്ഷണം: ചില കാരണങ്ങളാൽ മോട്ടോർ ഓവർഹെറ്റ് ചെയ്യുകയാണെങ്കിൽ (ഉദാ. ഉയർന്ന അന്തരീക്ഷ താപനില അല്ലെങ്കിൽ മോശം ചൂട് ഇല്ലാതാക്കൽ), താപ ഓവർലോഡ് റിലേയും വൈദ്യുതി വിതരണം ഒഴിവാക്കും.

ഇൻഡിക്കേഷൻ ഫംഗ്ഷൻ: നിരവധി താപ ഓവർലോഡ് റിലേകൾ ഒരു സൂചിക പ്രവർത്തനം ഉണ്ട്, ഇത് നിലവാരം അമിതഭാരം അല്ലെങ്കിൽ ചൂടാക്കി, കാലക്രമേണ, കാലക്രമേണ അളക്കാൻ കഴിയും.

ഇലക്ട്രിക് മോട്ടോർ ഓവർലോഡ് ചെയ്തപ്പോൾ റിലേ സെഞ്ച്വറികളുടെ ശ്രേണി 50/60 ഹെസറായ റിലേറ്റഡ് ഇൻസുലേഷൻ വോൾട്ടേജ് 660 v, റേറ്റുചെയ്ത താപനില നഷ്ടപരിഹാരം 0.1-93 എ വരെ ഉപയോഗിക്കാം. 60947-1.

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

തെർമൽ ഓവർലോഡ് റിലേകൾ വൈവിധ്യമാർന്ന വ്യാവസായിക വാണിജ്യപരമായ പരിതസ്ഥിതികളിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു, പ്രത്യേകിച്ച് ഇലക്ട്രിക് മോട്ടോർ ഡ്രൈവുകൾ ആവശ്യമുള്ള ഉപകരണങ്ങളിൽ. ഉദാഹരണത്തിന്, അവ പമ്പുകൾ, കംപ്രസ്സറുകൾ, ആരാധകർ, കൺവെയർ, അത്തരം ഉപകരണങ്ങൾ ഓവർലോഡ് അല്ലെങ്കിൽ അമിതമായി ചൂടാക്കൽ സംഭവത്തിൽ സുരക്ഷിതമായി അടച്ചുപൂട്ടാൻ കഴിയുമെന്ന് ഉറപ്പാക്കുന്നതിന് അവ ഉപയോഗിക്കുന്നു.

തിരഞ്ഞെടുക്കലും ഇൻസ്റ്റാളേഷനും

ഒരു താപ ഓവർലോഡ് റിലേ തിരഞ്ഞെടുക്കുമ്പോൾ, മോട്ടോർ പവർ റേറ്റിംഗ്, ഓപ്പറേറ്റിംഗ് പരിസ്ഥിതി, ലോഡ് സവിശേഷതകൾ എന്നിവ പോലുള്ള ഘടകങ്ങൾ പരിഗണിക്കേണ്ടതുണ്ട്. താപ ഓവർലോഡ് റിലേയുടെ റേറ്റഡ് നിലവിലെ കറന്റ് മോട്ടോറിന്റെ റേറ്റഡ് കറന്റുമായി പൊരുത്തപ്പെടുന്നുവെന്നും അതിന് ഉചിതമായ ഓവർലോഡ്, ഓവർഹീറ്റ് സംരക്ഷണ സവിശേഷതകളുണ്ടെന്ന് ഉറപ്പാക്കേണ്ടതുണ്ട്.

ഒരു താപ ഓവർലോഡ് റിലേ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ, നിങ്ങൾ നിർമ്മാതാവിന്റെ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുകയും മോട്ടോർ പവർ, നിയന്ത്രണ സർക്യൂട്ടുകളുമായി ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുകയും വേണം. കൂടാതെ, ശരിയായ പ്രവർത്തനവും നീണ്ട സേവന ജീവിതവും ഉറപ്പാക്കാൻ താപ ഓവർലോഡ് റിലേകൾ പരിശോധിച്ച് പരിപാലിക്കേണ്ടതുണ്ട്.
